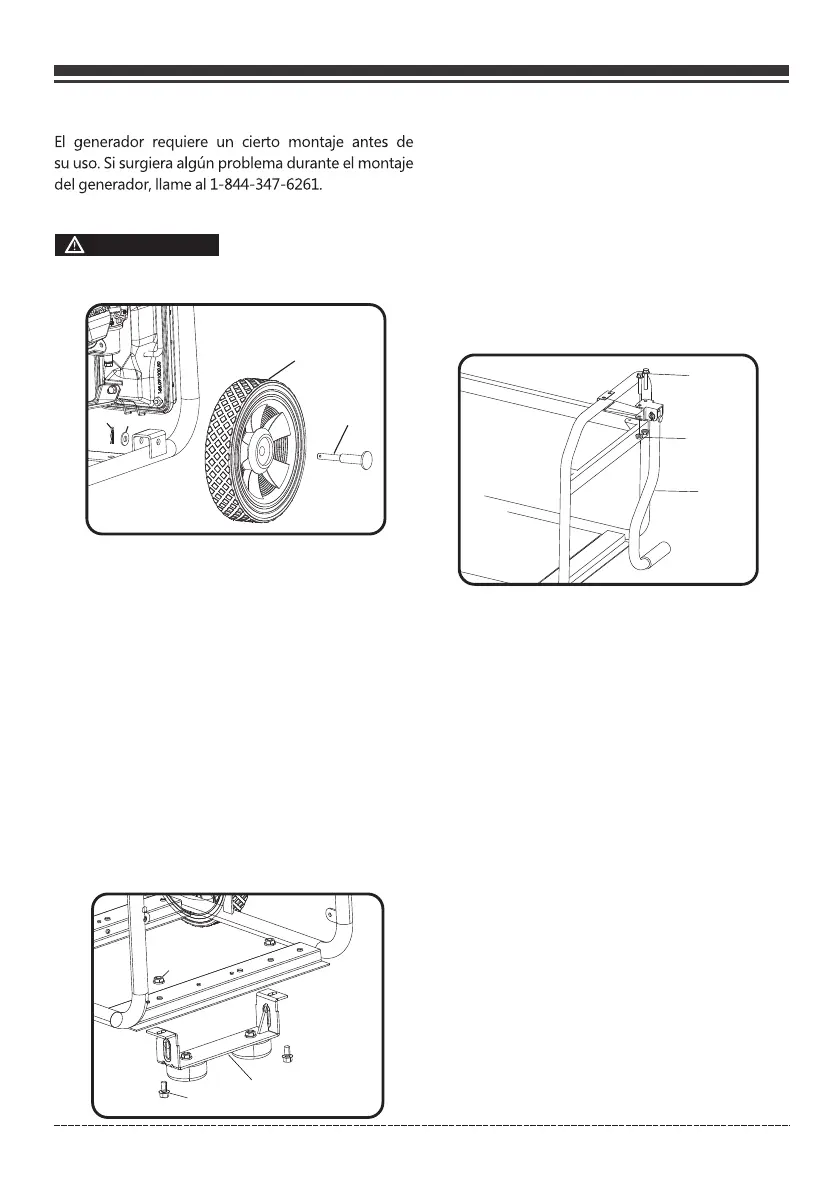

Instalar el Equipo de Ruedas
El equipo de ruedas no está previsto para un
uso en carretera.
Instalar la Pata de Apoyo
MONTAJE
Instalar la Manivela
1. Coloque la manivela K encima del canal de
montaje en el marco.
2. Asegure bien la manivela al marco con la
ayuda de dos tornillos para brida para la
manivela H (M8x45)
3. Coloque una tuerca para brida F (M8) en el
extremo de cada tornillo y ajústelo con seguridad
con las llaves facilitadas.
NO apriete demasiado las tuercas para brida.
F
F
E
G
H
K
1. Antes de añadir las ruedas, gire el generador
hacia un lado.
2. Deslice el sujetador del eje A a través de la rueda B.
3. Deslice el sujetador del eje A a través del punto
de montaje en el marco y la arandela D.
4. Asegure bien la rueda y el sujetador del eje con la
chaveta C.
5. Repita los pasos 2-4 para adjuntar la otra rueda.
1. Adjunte la pata de apoyo G al marco del
generador con los tornillos para brida E (M8x16)
y las contratuercas para brida F (M8).
2. Incline lentamente el generador para que se
apoye sobre las ruedas y sobre la pata de apoyo.
3. Ajuste el tornillo E y la tuerca F con las llaves
facilitadas.
