Bedienungselemente und Bedienung
In diesem Abschnitt werden die Bedienungselemente des Verstärkers in der Reihenfolge beschrieben, in der Sie diese
normalerweise betätigen würden. Wenn Sie den Hinweisen schrittweise folgen, werden Sie in sehr kurzer Zeit die richtige
Bedienung des Gerätes vollkommen beherrschen.
1. Netzschalter (POWER)
Vor Einschalten des
(VOLUME) auf die mit
bezeichnete Stellung drehen.
Zum Einschalten des Gerätes den Netzschalter (POWER)
niederdrücken, wobei dem Verstärker Strom zugeführt
wird. Gleichzeitig leuchtet die Stromanzeige auf. Den
Schalter ausrasten, um das Gerät auszuschalten.
Gerätes den Lautstärkeregler
“0” (minimale Lautstärke)
2. Funktionswähler (FUNCTION)
Dient zur Wahl von Programmquellen.
AUF Esser Tonsignale werden von dem an die
Reserveeingangsbuchsen (INPUT AUX)
an der Rückwand angeschlossenen
Baustein dem Verstärker zugeleitet.
Zum Abspielen von Schallplatten mit
dem an die Plattenspieler-Eingangs-
buchsen (INPUT PHONO) an der Rück-
wand angeschlossenen Plattenspieler (mit
magnetischem Tonabnehmersystem).
ТОМЕВ....... Zum Empfangen von MW- oder UKW-
Sendungen mit dem an die Tuner-Ein-
gangsbuchsen (INPUT TUNER) an der
Riickwand angeschlossenen Tuner.
3. Lautstärkeregler (VOLUME)
Diesen Knopf zum Erhöhen der Lautstärke im Uhrzeiger-
sinn, zum Verringern der Lautstärke entgegen dem Uhr-
zeigersinn drehen. Mit dem Lautstärkeregler (VOLUME)
kann die Lautstärke beider Kanäle geregelt werden.
4. Balanceregler (BALANCE)
Mit dem Balanceregler (BALANCE) kann für den linken
und rechten Lautsprecher dieselbe Lautstärke eingestellt
werden. Durch Drehen des Reglers nach links wird die
Lautstärke des rechten Lautsprechers, durch Drehen nach
rechts diejenige des linken Lautsprechers verringert. Falls
EN

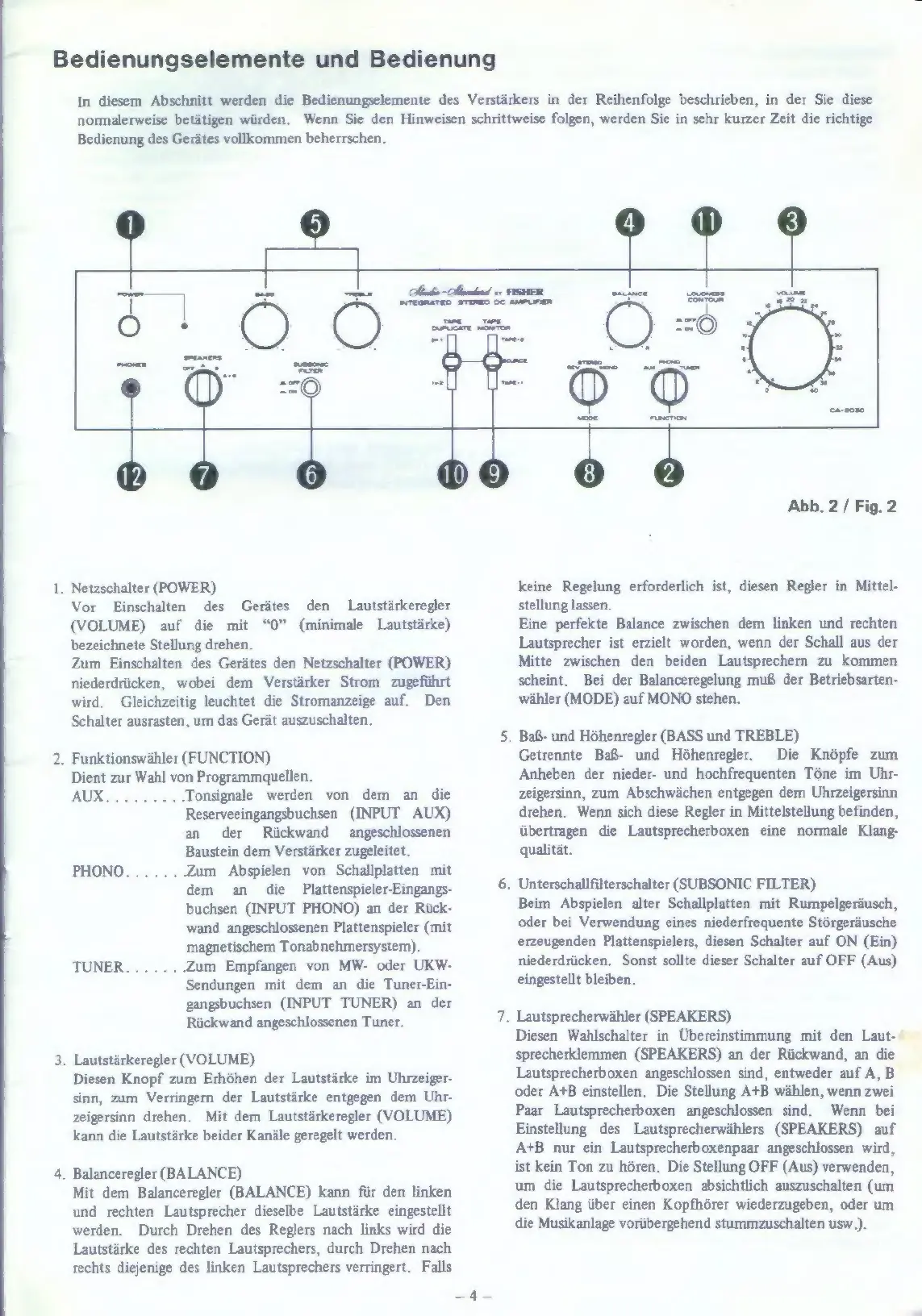

Abb, 2 / Fig. 2
keine Regelung erforderlich ist, diesen Regler in Mittel-
stellung lassen.
Eine perfekte Balance zwischen dem linken und rechten
Lautsprecher ist erzielt worden, wenn der Schall aus der
Mitte zwischen den beiden Lautsprechern zu kommen
scheint. Bei der Balanceregelung muf der Betriebsarten-
wihler (MODE) auf MONO stehen.
Baß- und Höhenregler (BASS und TREBLE)
Getrennte Baß- und Höhenregler. Die Knöpfe zum
Anheben der nieder- und hochfrequenten Töne im Uhr-
zeigersinn, zum Abschwächen entgegen dem Uhrzeigersinn
drehen. Wenn sich diese Regler in Mittelstellung befinden,
übertragen die Lautsprecherboxen eine normale Klang-
qualität.
Unterschallfilterschalter (SUBSONIC FILTER)
Beim Abspielen alter Schallplatten mit Rumpelgeräusch,
oder bei Verwendung eines niederfrequente Störgeräusche
erzeugenden Plattenspielers, diesen Schalter auf ON (Ein)
niederdrücken. Sonst sollte dieser Schalter auf OFF (Aus)
eingestellt bleiben.
. Lautsprecherwähler (SPEAKERS)
Diesen Wahlschalter in Übereinstimmung mit den Lat.
sprecherklemmen (SPEAKERS) an der Rückwand, an die
Lautsprecherboxen angeschlossen sind, entweder auf A, B
oder А+В einstellen. Die Stellung А+В wählen, wenn zwei
Paar Lautsprecherboxen angeschlossen sind. Wenn bei
Einstellung des Lautsprecherwählers (SPEAKERS) auf
A+B nur ein Lautsprecherboxenpaar angeschlossen wird,
ist kein Ton zu hören. Die Stellung OFF (Aus) verwenden,
um die Lautsprecherboxen absichtlich auszuschalten (um
den Klang über einen Kopfhörer wiederzugeben, oder um
die Musikanlage vorübergehend stummzuschalten usw.).
