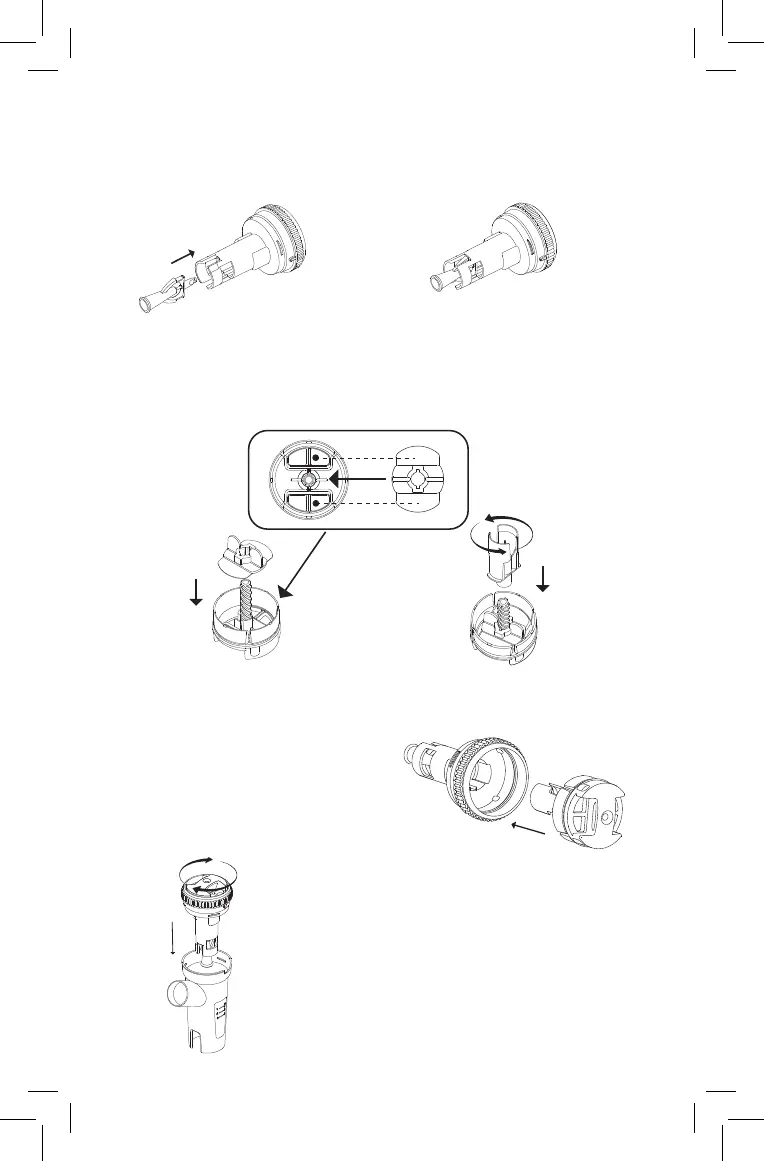

MONTAŻ NEBULIZATORA
Należy postępować zgodnie z poniższymi instrukcjami montażu.
2. Umieścić zawór (C1.1b) na regulatorze wielkości cząstek (C1.1a) płaską stroną
zwróconą w dół. Wyrównać otwór z żeberkami ustalającymi, a następnie przykrę-
cić przełącznik (C1.1c) na gwintowanym trzpieniu regulatora aż do oporu. Obrócić
zamontowany regulator, aby upewnić się, że obraca się swobodnie i że przełącz-
nik podnosi się i opuszcza między poszczególnymi położeniami.
C1.3
C1.2
4. Włożyć zmontowaną część górną
(C1.1+C1.2+C1.3) do części dolnej
(C1.4). Zaczepić, obracając zgodnie z
ruchem wskazówek zegara.
C1.1
C1.1c
a
b
C1.1+C1.2+C1.3
C1.4
1. Zamontować dyszę (C1.3) na części górnej (C1.2).
C1.2
C1.3
3. Do części górnej włożyć (C1.2) i wci-
snąć do oporu uprzednio zamontowany
regulator wielkości cząstek (C1.1), utrzy-
mując go w pozycji poziomej. Dopaso-
wać przegródki przełącznika (C1.1c) do
wgłębienia w górnej części (C1.2).
C1.1a
C1.1b
C1.1c
C1.1a +
C1.1b
