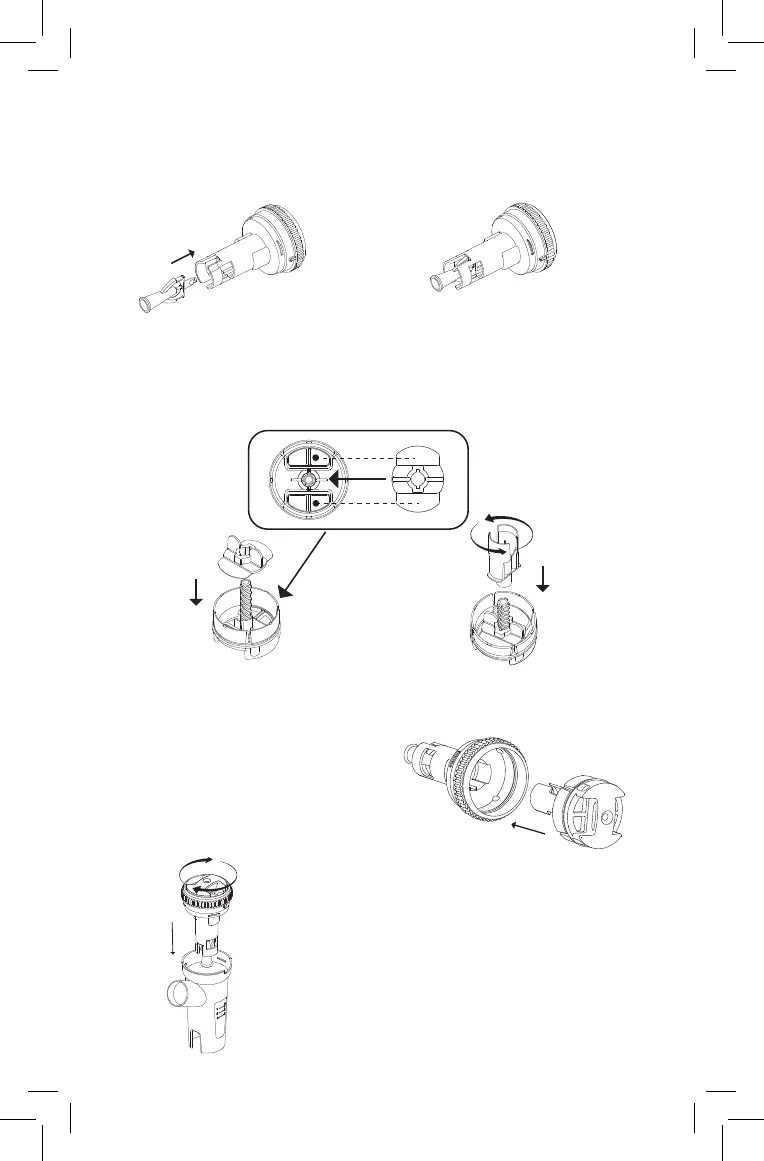

MONTAJE DEL NEBULIZADOR
Siga las instrucciones de montaje que se exponen a continuación.
2. Coloque la válvula (C1.1b) en el regulador de granulometría (C1.1a) con el lado
plano hacia abajo y alinee el oricio con los nervios de posición, a continuación,
atornille el selector (C1.1c) en el perno roscado del regulador hasta en la parte
inferior. Gire el regulador montado para asegurarse de que gire libremente y que
el selector suba y baje entre una posición y la otra.
C1.3
C1.2
4. Inserte la parte superior montada
(C1.1 + C1.2 + C.13) en la parte inferior
(C1.4) y engánchela girándola a dere-
chas.
C1.1
C1.1c
a
b
C1.1+C1.2+C1.3
C1.4
1. Monte la boquilla (C1.3) en la parte superior (C1.2).
C1.2
C1.3
3. Inserte y presione hacia abajo el reg-
ulador de granulometría previamente
montado (C1.1), manteniéndolo en
posición horizontal, en la parte superior
(C1.2), haciendo coincidir los mamparos
del selector (C1.1c) con la cavidad de la
parte superior (C1.2).
C1.1a
C1.1b
C1.1c
C1.1a +
C1.1b
23
