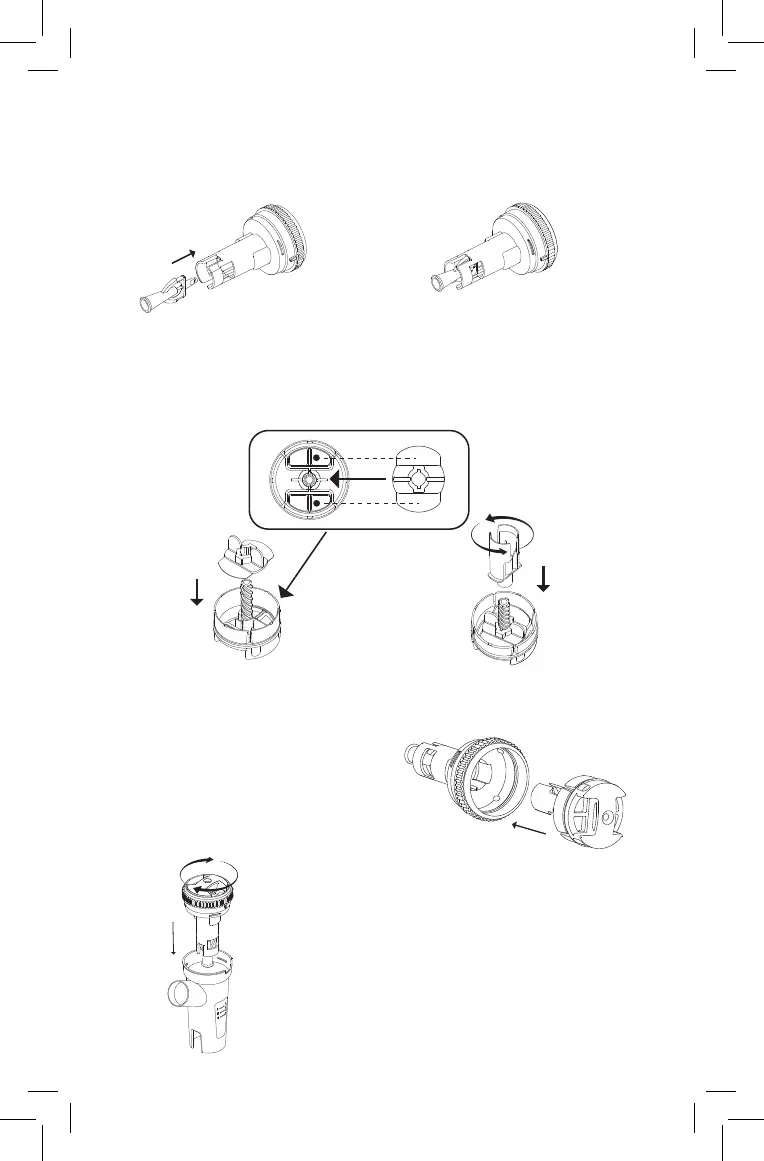

ASSEMBLAGE DU NÉBULISEUR
Suivre les instructions d'assemblage ci-dessous.
2. Positionner la vanne (C1.1b) sur le régulateur de granulométrie (C1.1a) avec le
côté plat orienté vers le bas et aligner le trou sur les nervures de positionnement,
puis visser à fond le sélecteur (C1.1c) sur la tige letée du régulateur. Tourner le
régulateur assemblé pour s’assurer qu'il tourne librement et que le sélecteur se
lève et descend d’une position à l'autre.
C1.3
C1.2
4. Insérer la partie supérieure assem-
blée (C1.1+C1.2+C.13) dans la partie
inférieure (C1.4) et l’accrocher en la
tournant dans le sens des aiguilles
d'une montre.
C1.1
C1.1c
a
b
C1.1+C1.2+C1.3
C1.4
1. Assembler la buse (C1.3) sur la partie supérieure (C1.2).
C1.2
C1.3
3. Insérer et appuyer à fond sur le régu-
lateur de granulométrie précédemment
assemblé (C1.1), en le maintenant en
position horizontale, dans la partie su-
périeure (C1.2), en faisant correspondre
les grilles du sélecteur (C1.1c) avec la rai-
nure de la partie supérieure (C1.2).
C1.1a
C1.1b
C1.1c
C1.1a +
C1.1b
33
