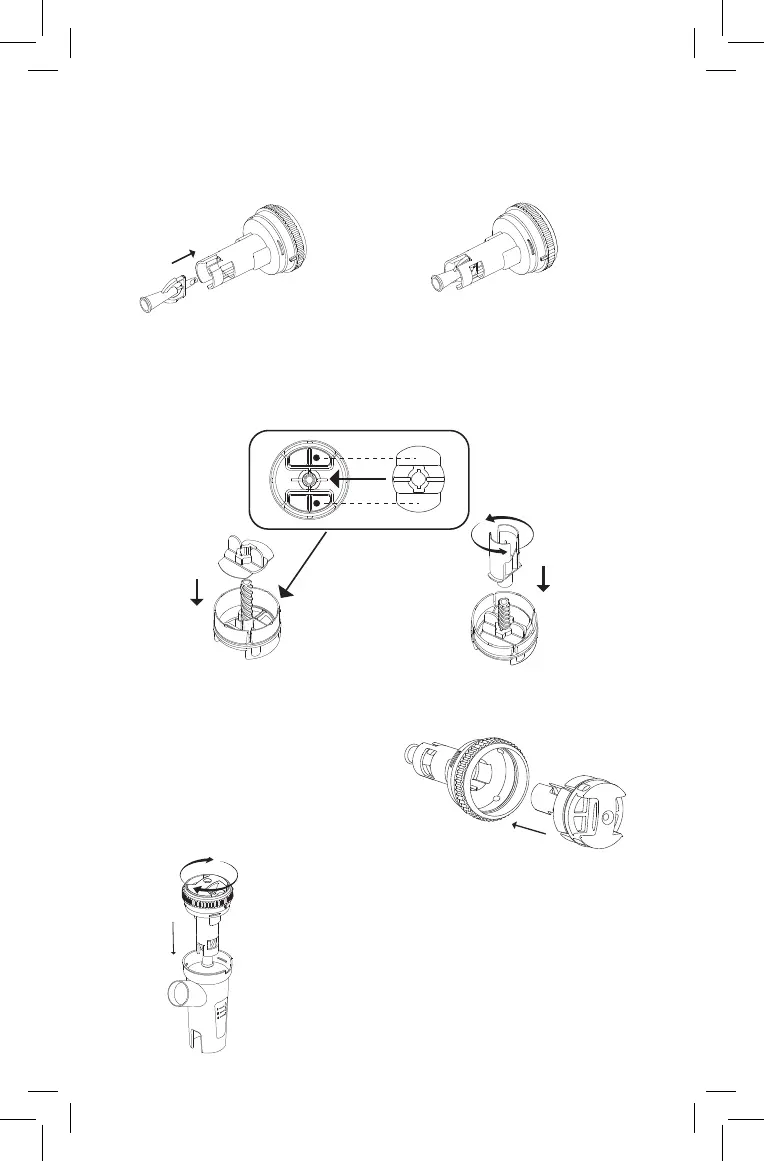

喷雾器组装
遵照以下组装说明操作。
2.将阀门 (C1.1b)的平面朝下放置在粒度调节器 (C1.1a) 上，将孔和定位筋对
齐，然后将选择开关 (C1.1c) 拧至调节器底部的螺纹杆上。旋转安装好的调
节器，确认它可以自由转动，且选择开关可以在两个位置之间上升和下降。
C1.3
C1.2
4.将组装好的上部 (C1.1+C1.2+C.13)
插入下部 (C1.4) 并顺时针方向转动
上部使之和下部对接。
C1.1
C1.1c
a
b
C1.1+C1.2+C1.3
C1.4
1.将喷嘴 (C1.3) 安装至上部 (C1.2)。
C1.2
C1.3
3.将之前安装好的粒度调节器 (C1.1)
插入并按压至底部，使之保持水平位
置，在上部 (C1.2)，使选择器 (C1.1c)
的隔板与上部的中空部分 (C1.2) 匹
配。
C1.1a
C1.1b
C1.1c
C1.1a +
C1.1b
73
