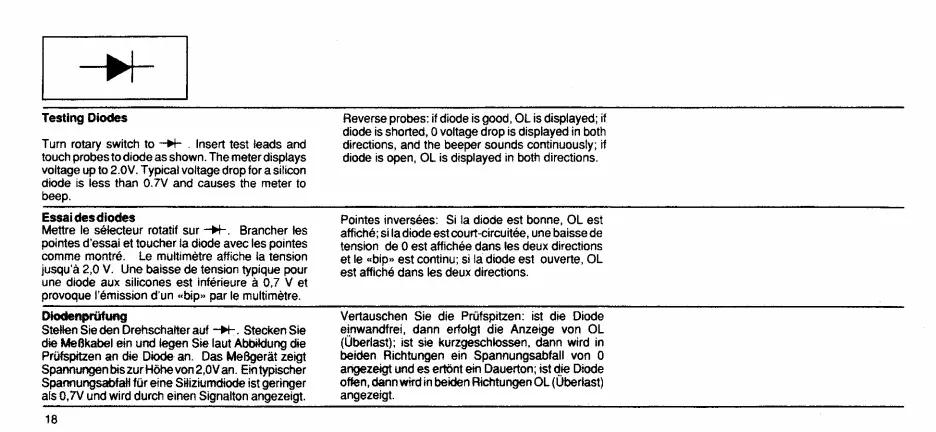

Fluke II Series User Manual

Testing Diodes
Turn
rotary
switch to .
Insert
test
leads
and
touch probes to diode as shown.
The
meter displays
voltage
up to 2.0V. T
yptca)
voltage drop
for
a
silicon
diode is less than 0.7V
and
causes the meter
to
beep.
Reverse probes:
if
diode
is
good, OL is displayed;
if
diode
is
shorted,
0
voltage drop is
displayed
in
both
directions,
and the
beeper sounds
continuously;
if
diode
is
open, OL
is displayed
in
both
directions.
Essaides
diodes
Mettre
le
selecteur
rotatif
sur
-W-,
Brancher
les
pointes
d’essai
et
toucher la
diode
avec les pointes
oomme
montre. Le multimetre affiche la
tension
jusqu'a
2,0
V.
line
baisse
de
tension
typique
pour
une
diode aux
silicones
est
inferieure
a
0,7
V
et
provoque remission
d
un
«bip» par
le multimetre.
Pointes
inversees:
Si la diode est
bonne,
OL est
affiche;
si la diode
est
court-circuits,
une
baisse de
tension
de 0 est
affichee
dans
les
deux
directions
et
le «bip»
est
continu:
si la
diode
est
ouverte,
OL
est
affiche
dans
les deux
directions.
Dfodenprijfung
Stelten Sie den
Drehschafter
auf
Stecken Sie
die
MeOkabel
ein und
iegen
Sie
laut
Abbitdung
die
Prufspitzen an die
Diode
an.
Das
MeBgerat zeigt
SpannungenbiszurH6hevon2,0Van.
Eintypischer
SpannungsabfaN
fur
eir>e
SHiziumdiode
ist
geringer
als
0,7V
und wird dutch
einen
Signalton angezeigt.
Vertauschen
Sie die
Prufspitzen:
ist die Diode
einwandfrei.
dann
erfoigt
die
Anzeige
von
OL
(Uberlast);
ist sie kurzgeschlossen, dann
wird
in
beiden Richtungen ein Spannungsabfall von 0
arigezeigt
und
es ertdnt
ein
Dauerton;
ist die Diode
often, dann wird
in
beiden
Richtungen OL
(Qberiast)
angezeigt.
18

Fluke II Series Specifications

General

True RMS	Yes
Temperature	-40 °C to 400 °C
Continuity	Yes
Diode Test	Yes
Safety Rating	CAT III 600V
Voltage DC	600V
Voltage AC	600V
Current DC	10A
Current AC	10A
Resistance	40MΩ
Battery Life	400 hours
Warranty	3 years
