INSTALACIÓN Y USO
(Modelos U1, U2, U3 y U4 del filtro sumergible Fluval)
ADVERTENCIA: Desenchufe todos los aparatos del acuario antes de colocar las manos
en el agua y de realizar cualquier clase de mantenimiento. No enchufe el filtro antes de
que esté completamente ensamblado y el acuario esté lleno de agua.
CÓMO INSTALAR EL MODELO U1 DE FLUVAL
1. Desempaque e identifique todas las piezas. Utilice el diagrama que aparece en la tapa
interna a modo de guía.
2. Decida dónde colocar el filtro. Deje un espacio amplio encima del filtro para poder
abrir la tapa fácilmente.
3. Una vez identificadas todas las piezas, aplique la espuma y enjuague con agua de
grifo antes de la primera instalación.
4. Inserte las 3 ventosas en las 3 ranuras de la parte posterior del filtro. (Fig. A).
5. Inserte la boquilla de
salida con la entrada de aire Venturi en la salida de la carcasa
del filtro y asegúrese de que la entrada de aire esté orientada hacia arriba. (Fig. B).
6. Si pretende utilizar el sistema Venturi, coloque la válvula Venturi en la parte superior de
la entrada de aire. (Fig. C).
Nota: Para que el flujo de aire/Venturi funcione correctamente, debe permanecer sobre
el nivel del agua. Tenga esto en cuenta
cuando coloque el filtro en su posición definitiva.
Al girar la válvula ubicada en la parte superior de la válvula Venturi se regulará la
cantidad de aire producida.
7. Ahora puede ubicar el filtro en el acuario. Tome el filtro por los lados y colóquelo en
su lugar. Cuando esté ubicado correctamente, presione el filtro para adherir las 3
ventosas a la pared del acuario.
Nota: Asegúrese de que el cab
le de la red eléctrica esté correctamente ubicado en las
ranuras del dorso de la carcasa del filtro. (Fig. D).
Nota: Asegúrese de que la salida superior esté ubicada como mínimo a 1 cm por debajo
de la superficie del agua del acuario y de que, si va a utilizar la válvula Venturi, ésta
sobresalga del agua. (Fig. E).
8. Enchufe en la fuente de alimentación.
CÓMO AJUSTAR EL FLUJO DE AGUA
Puede ajustar e
l caudal simplemente al girar la perilla de control ajustable. (Fig. F).
CÓMO MANTENER EL FILTRO U1
ADVERTENCIA: ANTES DE COLOCAR LAS MANOS EN EL AGUA, ANTES DE AGREGAR O
QUITAR PIEZAS Y MIENTRAS INSTALA, MANIPULA O REALIZA EL MANTENIMIENTO DEL
EQUIPO DEL FILTRO, SIEMPRE DESCONECTE TODOS LOS APARATOS QUE ESTÁN DENTRO
DEL ACUARIO.
Seguir un programa de mantenimiento de rutina le permitirá tener un acua
rio más
saludable y extenderá la duración del filtro. Los filtros Fluval han sido diseñados para
facilitar estas tareas y para que puedan realizarse en cuestión de minutos. Para obtener
mejores resultados, siga las recomendaciones de nuestro programa de mantenimiento.
(B)
(A)
(C)
(D)
(E)
(F)

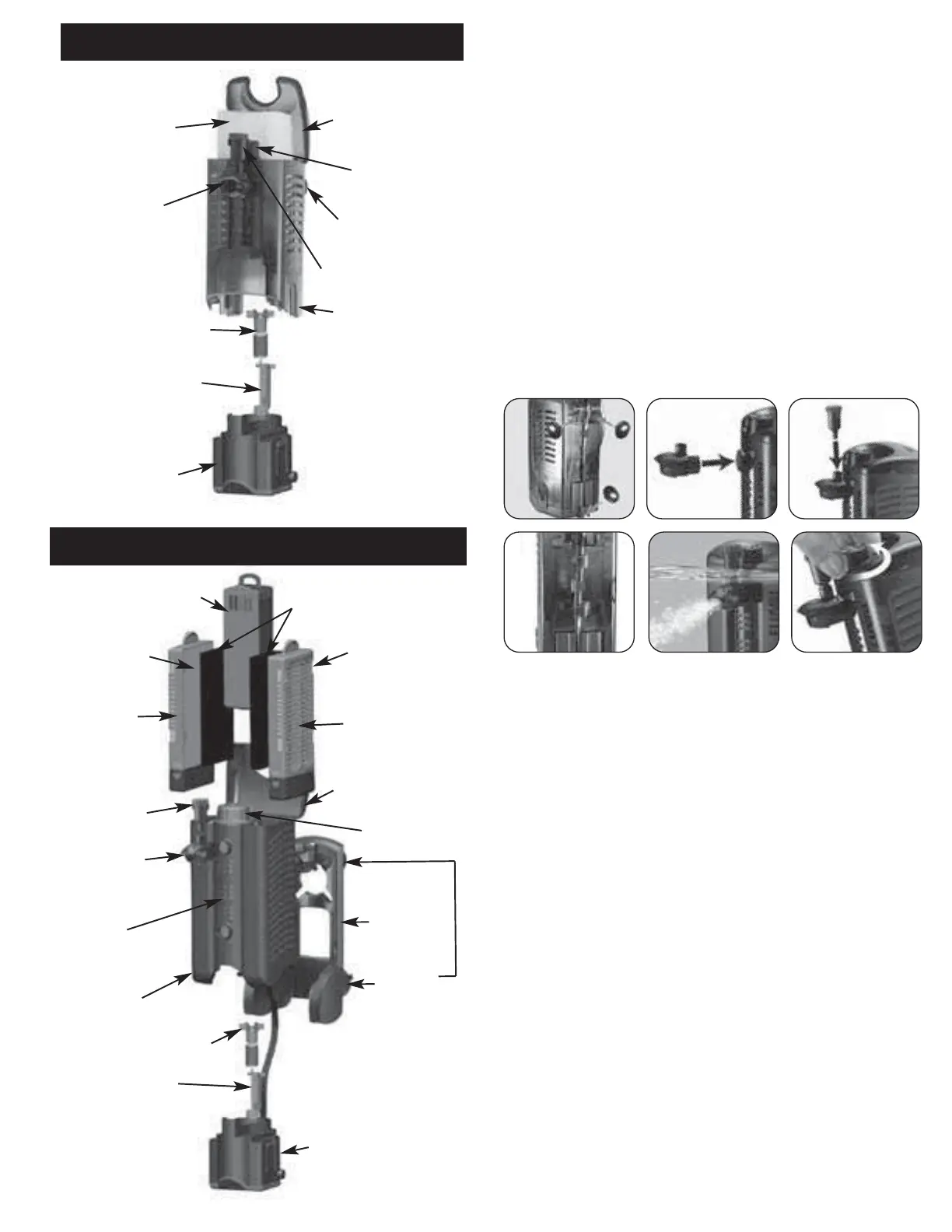

PIEZAS DE LOS MODELOS U2 - U3 - U4
PIEZAS DEL MODELO U1
CARTUCHO BIOMAX
CUBIERTA DE LA
TAPA ABATIBLE
PERILLA PARA
CONTROL DEL FLUJO
ALMOHADILLA
DE ESPUMA
VÁLVULA VENTURI
BOQUILLA
DIRECCIONAL DE
SALIDA
CARCASA DEL
FILTRO
MOTOR
CARTUCHOS FILTRANTES
DE POLICARBONATO
CARTUCHO DEL MEDIO
FILTRANTE
CARTUCHO DEL
MEDIO FILTRANTE
CONTROL DE FLUJO
DE 3 DIRECCIONES
VÁLVULA
VENTURI
CARCASA
DEL FILTRO
BOQUILLA
DIRECCIONAL
DE SALIDA
IMPULSOR MAGNÉTICO
CONJUNTO DE
EJE DEL IMPULSOR
CUBIERTA DE LA TAPA
ABATIBLE
MOTOR
SOPORTE
DEL FILTRO
VENTOSAS DE
SUCCIÓN (3)
VENTOSAS
DE SUCCIÓN
(4-6)
TUBO
PULVERIZADOR
INTEGRADO
IMPULSOR
MAGNÉTICO
CONJUNTO DE
EJE DEL IMPULSOR
ALMOHADILLAS
DE ESPUMA
ALMOHADILLAS
DE ESPUMA
