INSTALLATION et UTILISATION
(filtres submersibles Fluval, modèles U1, U2, U3 et U4)
MISE EN GARDE : Débrancher tous les appareils dans l’aquarium avant de mettre les
mains dans l’eau ou de procéder à l’entretien, quel qu’il soit. Ne pas brancher le filtre
avant d'avoir complété l'installation et d'avoir rempli l'aquarium d'eau.
COMMENT DÉMARRER LE FILTRE FLUVAL U1?
1. Déballer le filtre et identifier toutes les pièces. Utiliser comme guide le diagramme
des pièces.
2. Déterminer l’emplacement du filtre. Laisser suffisamment d’espace au-dessus du
filtre afin de pouvoir facilement ouvrir le couvercle.
3. Une fois toutes les pièces identifiées, rincer le bloc de mousse à l’eau du robinet avant
la première installation.
4. Insérer les trois ventouses dans les trois fentes à l’arrière du filtre. (
Illustration
A).
5. Insérer le bec de sortie dans la sortie du boîtier du filtre, en vérifiant que l’orifice de
ventilation est bien sur le dessus. (
Illustration
B).
6. Dans le cas de l’utilisation du système venturi, insérer la soupape venturi dans l’orifice de
ventilation sur le dessus du bec de sortie. (
Illustration
C).
Note : Afin que le débit d’air/soupape venturi fonctionne correctement, la soupape
doit
demeurer au-dessus de l’eau. Il est important d’en tenir compte le moment venu
d’installer le filtre dans sa position finale. Pour régler la quantité d’air produit, tourner le
bouton de contrôle situé sur le dessus de la soupape venturi.
7. Le filtre peut maintenant être installé dans l’aquarium. Saisir le filtre par les côtés et
le tenir en place à l’endroit désiré, puis appuyer contre le filtr
e afin que les trois
ventouses adhèrent à la paroi de l’aquarium.
Note : S’assurer de bien placer le cordon d’alimentation dans la fente à l’arrière du boîtier
du filtre. (
Illustration
D).
Note : Vérifier que la sortie du haut est au moins à 1 cm sous le niveau de l’eau et que
la soupape venturi sort de l’eau si on prévoit l’utiliser. (
Illustration
E).
8. Brancher l’appareil.
RÉGLAGE DU DÉBIT D’EAU
Pour
régler le débit d’eau, il suffit de tourner le bouton de contrôle. (
Illustration
F).
ENTRETIEN DU FILTRE U1
MISE EN GARDE :
TOUJOURS DÉBRANCHER DE L'ALIMENTATION ÉLECTRIQUE TOUS LES
APPAREILS DANS L'AQUARIUM AVANT DE METTRE LES MAINS DANS L’EAU, D’INSÉRER OU DE
RETIRER DES PIÈCES, ET AVANT D’INSTALLER, D’ENTRETENIR OU DE MANIPULER L’ÉQUIPEMENT.
Suivre un calendrier d’entretien périodique afin d’obtenir des conditions saines dans
l’aquarium et de prolonger la durée utile du filtre. Les filtres Fluval ont été conçus de
manière à faciliter l’entretien qui ne requiert ainsi que quelques minutes. Pour de meilleurs
résultats, suivre les recommandations de notre calendrier d’entretien.
(B)
(A)
(C)
(D)
(E)(F)

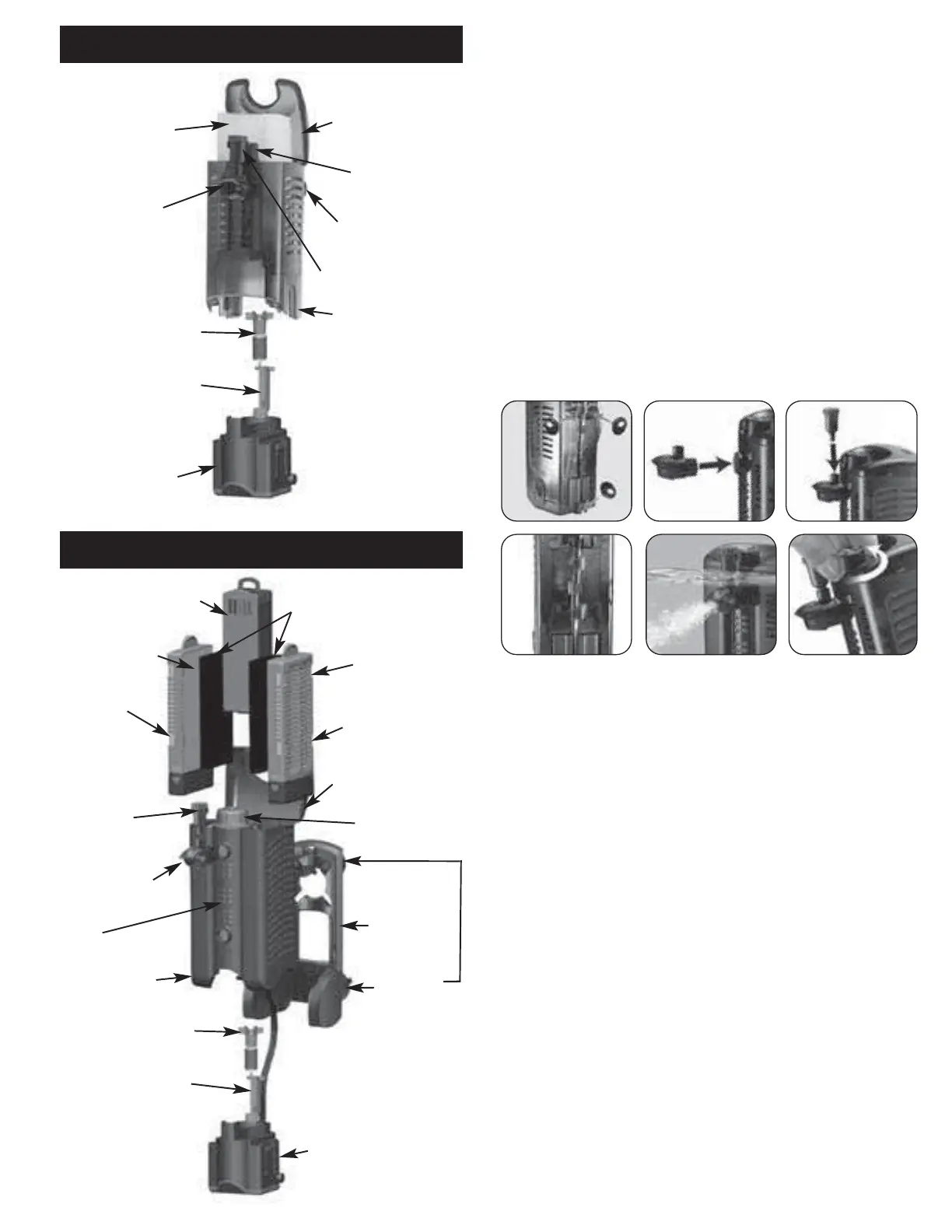

PIÈCES DES MODÈLES U2, U3 ET U4
PIÈCES DU MODÈLE U1
CARTOUCHE BIOMAX
BLOC DE MOUSSE
BLOC DE
MOUSSE
COUVERCLE À RABAT
BOUTON DE RÉGLAGE
DU DÉBIT
BLOC DE MOUSSE
SOUPAPE VENTURI
BEC DE SORTIE
DIRECTIONNEL
BOÎTIER DU FILTRE
MOTEUR
CARTOUCHES
POLYESTER/CHARBON
CADRE
CADRE
BOUTON DE RÉGLAGE
DU DÉBIT À 3 VOIES
SOUPAPE
VENTURI
BOÎTIER DU FILTRE
BEC DE SORTIE
DIRECTIONNEL
COURONNE
MAGNÉTIQUE
ARBRE DE LA
COURONNE
COUVERCLE À RABAT
MOTEUR
SUPPORT DU
FILTRE
VENTOUS
ES (3)
VENTOUSES
(4-6)
ORIFICES
D'ÉCHAPPEMENT INTÉGRÉS
COURONNE
MAGNÉTIQUE
ARBRE DE LA
COURONNE
