CN

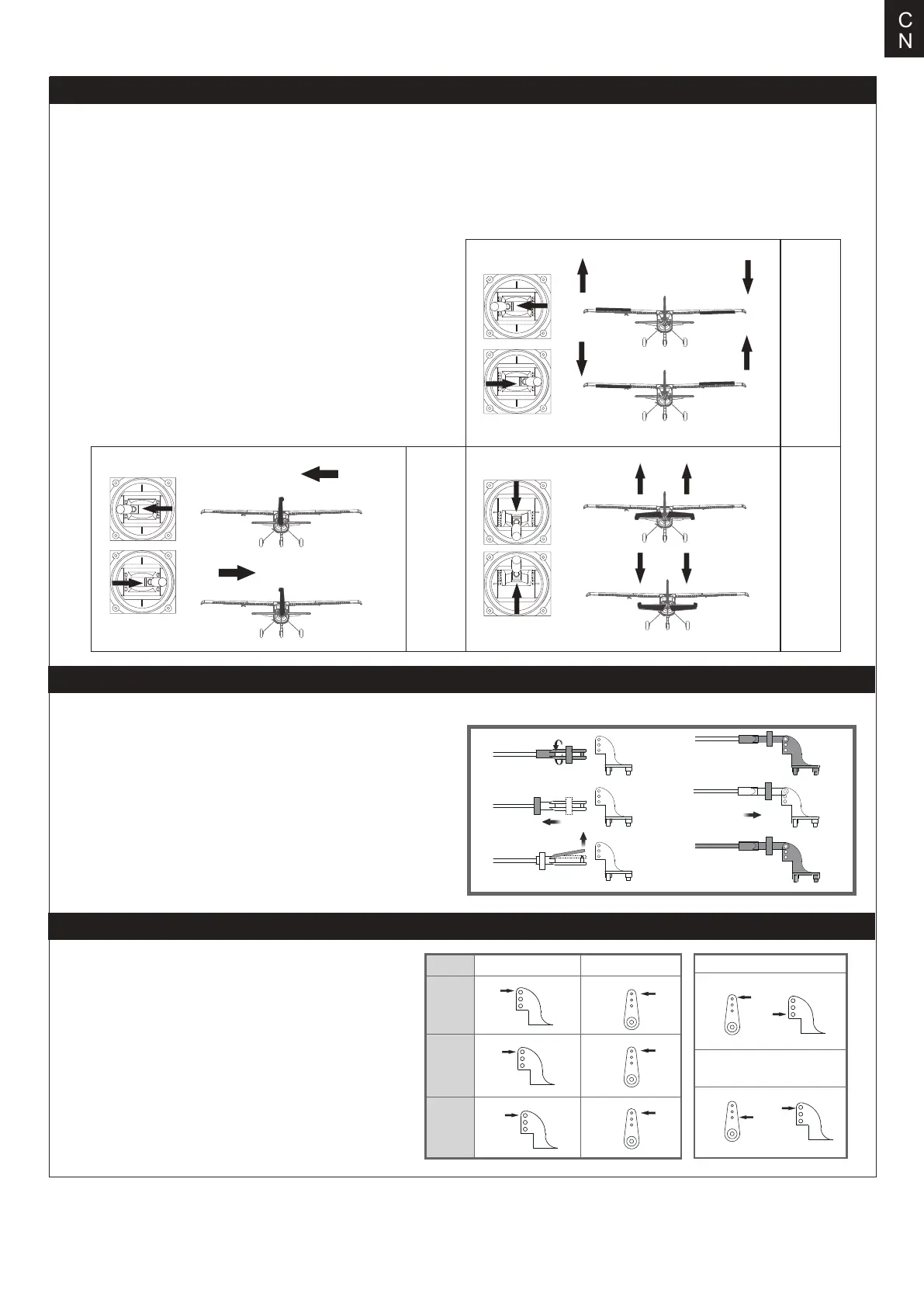

舵角和舵机摇臂安装
图示是舵角和舵面摇臂的出厂设置。首飞建议用出厂设置
的舵角飞行。首飞后，可按图调整舵角。
遥控器设置
警告：为保证安全，在遥控器参数设置及舵面调整过程中，请务必拆下螺旋桨，以免电机意外启动发生事故。遥控器发射机开机
前，确保油门杆在最低位置，其它摇杆在中立位置。开发射机并给接收机通电，随后听到电调初始化音（音符释义见后文“电子
调速器说明书”）。观察所有舵面是否回中，如果没有回中，尽量通过调整舵机摇臂角度、连杆长度的方式来使舵面回中，若调
整长度在安全范围内仍未回中，则使用遥控器通道微调或者菜单中的“SubTrim”选项来使舵面归中。如下图所示观察摇杆动作与
舵面动作的对应关系，如发生舵面反向需要使用遥控器中的通道反向功能来纠正。
左推
右推
爬升
降落
转左
转右
1.移动发射器上的控制杆位置，确保舵面可以自如移动。
副翼
升降
转向
大舵面
小舵面
舵角 摇臂
平尾
垂尾
副翼
a.
b.
c.
d.
e.
f.
夹头安装方式
1. 保证舵机为回中状态，将连接杆夹头调整到合适位置。
2. 将 O 型圈移开，打开夹头，将夹头安装到舵角孔位。
3. 将 O 型圈移回相应位置，锁紧夹头。
