DE
25
Mehr Ruderausschlag
Weniger
Ruderausschlag
Ruderhorn Servoarm

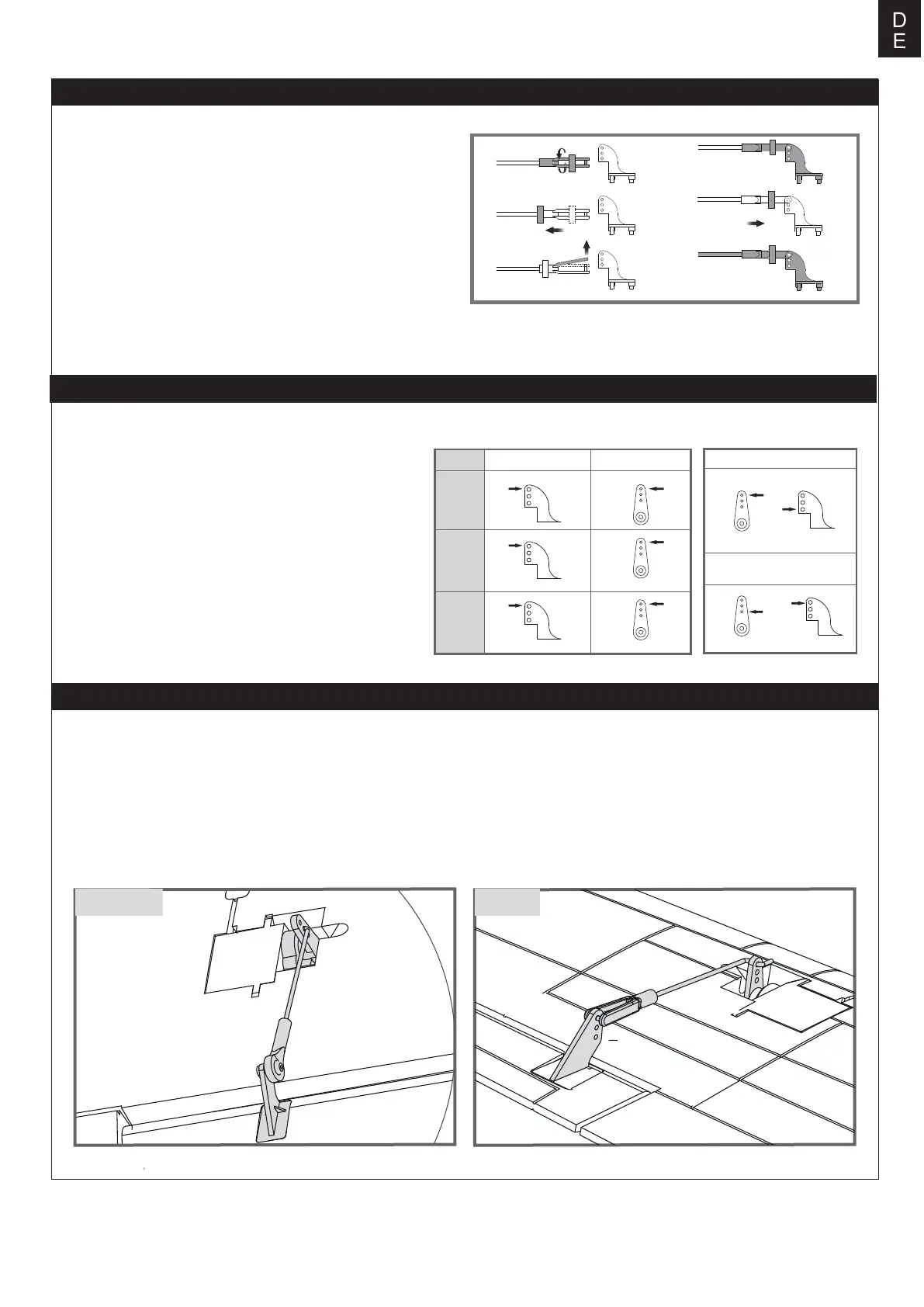

Ruderhorn- und Servoarm-Einstellungen
Montage der Gabelköpfe
Höhen-
ruder
Seiten-
ruder
Quer-
ruder
Die Tabelle zeigt die Werkseinstellungen für die Ruder
1. Ziehen Sie den Ring vom Gabelkopf zum Gestänge.
2. Spreizen Sie den Gabelkopf vorsichtig und führen Sie den
Gabelkopfstift in das gewünschte Loch im Ruderhorn ein.
3. Befestigen Sie den Ring um den Gabelkopf am Ruderhorn
zu halten.
-
hörner und Servoarme. Fliegen Sie das Flugzeug mit
den Werkseinstellungen, bevor Sie Änderungen vorneh-
men.Nach dem Flug können Sie die Einstellungen nach
Ihren Wünschen anpassen.
Montage der Anlenkungen
Vor der Montage von Haupttragfläche, Höhen- und Seitenleitwerk werden die Gestänge für Querruder, Wölbklappen, Höhen-
ruder und Seitenruder eingebaut.
Stellen Sie sicher, dass die Servos in Neutralstellung sind. Befestigen Sie das Anlenkungsstangen für Querruder, Wölbklap-
pen, Höhenruder und Seitenruder an den entsprechenden Löchern in den Querruder-, Wölbklappen-, Höhenruder- und
Seitenruderanlenkgestänge von außen wie abgebildet. (Bitte beachten Sie die Abschnitte zur Einstellung der Ruderhörner und
Servoarme in der Anleitung). Installieren Sie dann das andere Ende der Anlenkungsstangen am Kugelkopf am Ruderhorn.
Kugelkopf Clevis
a.
b.
c.
d.
e.
f.
