Hardware
Rückseite

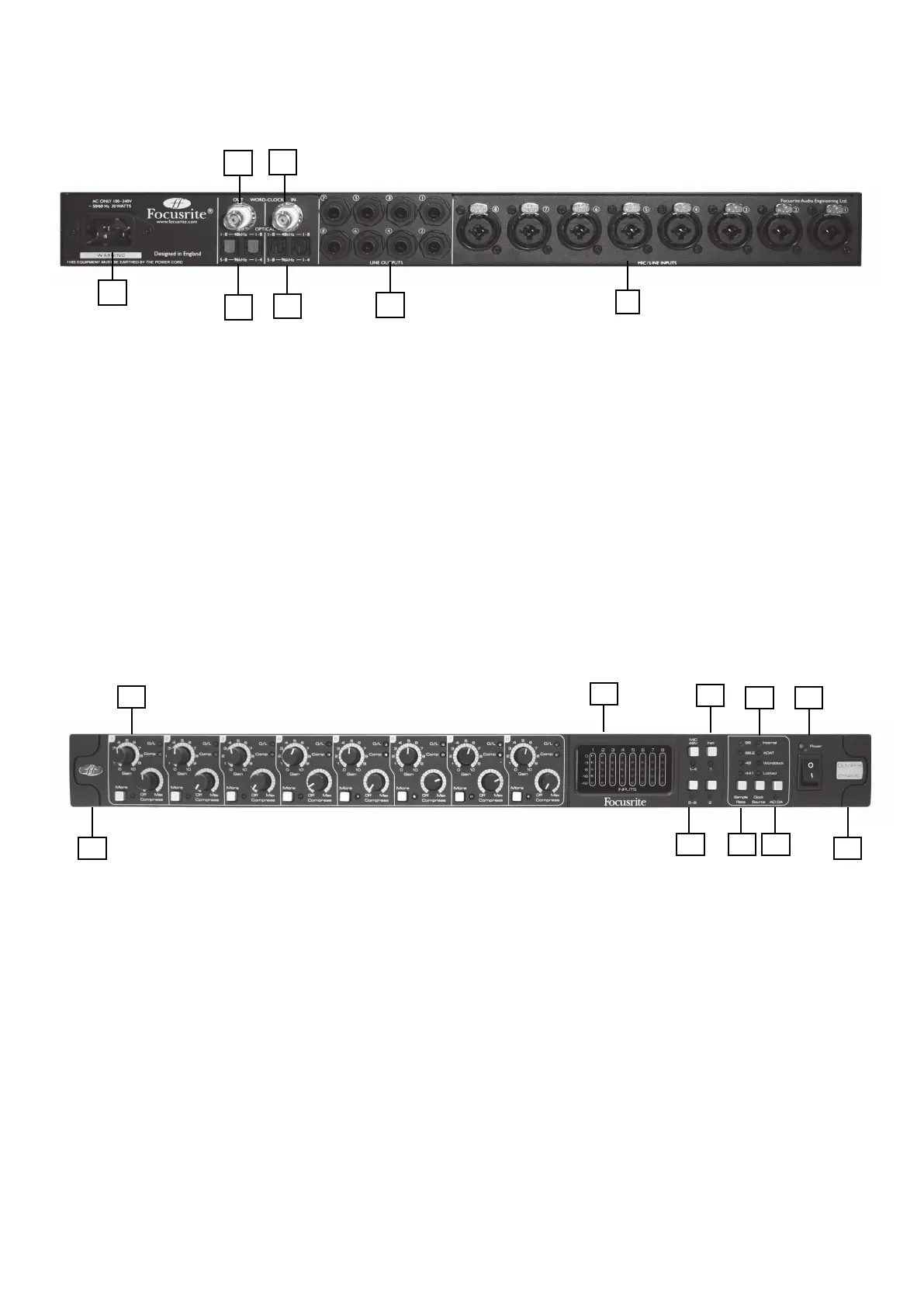

Auf der Rückseite befindet sich die überwiegende Anzahl der Ein- und Ausgänge des OctoPre MkII Dynamic. .
1 8 x Kombibuchsen für die Eingänge 1-8. Mikrofon über XLR- oder Line über 6,3 mm Klinkenbuchse*
2 8 x Lineausgänge (1-8)*
3 2 x Optische Eingangsbuchsen**
4 2 x Optische Ausgangsbuchsen**
5 1 x BNC Word-Clock-Eingangsbuchse
6 1 x BNC Word-Clock-Ausgangsbuchse
7 1 x Netzkabelbuchse (IEC)
* An diesen Buchsen können wahlweise 6,3-mm-TRS- (symmetrisch) oder 6,3-mm-TS-Kabel (unsymmetrisch) genutzt werden.
** @ Abtastfrequenzen von 44.1/48 kHz können den Ausgangsport 1 mit 8 Kanälen nutzen (entspricht ADAT-Norm).
@ Abtastfrequenzen von 88.2/96 kHz können die Ausgangsports 1 und 2 mit 2 x 4 Kanälen nutzen (entspricht ADAT SMUX-II-Norm).
Frontseite
1 Regler für Vorverstärkung (Gain) und Taster für Kompression (Compress/More) für die Eingänge 1 bis 8
2 Separate 5-Segment-LED-Anzeigen für jeden Eingangskanal: -42, -18, -6, -3, 0
(Bitte beachten: Die Anzeige bezieht sich auf das Signal nach Vorverstärkung und Kompression).
3 Mic 48V Phantomspeisungstaster mit LEDs für die Kanäle 1 bis 4 und 5 bis 8
4 Inst Instrument-Taster mit LEDs für die Eingänge 1 und 2
5 Sample Rate Umschalter für die Abtastfrequenz mit separaten LEDs pro Abtastfrequenz
6 Clock Source Taktreferenzquellen-Schalter mit separaten LEDs für Taktquelle und Status
7 AD DA Taster zum Routen der ADAT-Eingänge auf die Lineausgänge
8 Netzschalter mit LED - LED leuchtet, wenn das Gerät eingeschaltet ist und mit Strom versorgt wird
9 Abnehmbare Rackohrenabdeckungen - können für den Einbau in ein 19-"-Rack entfernt werden
