- 4 -
ES
DESCRIPCIÓN
- El intercomunicador MASTER puede hacer la llamada (timbre) y activar la transmisión de audio. Tiene el
control de la comunicación. El intercomunicador SUB solo puede realizar una llamada (timbre) a la MASTER.
- Función monitor del intercomunicador SUB.
- Control de volumen.

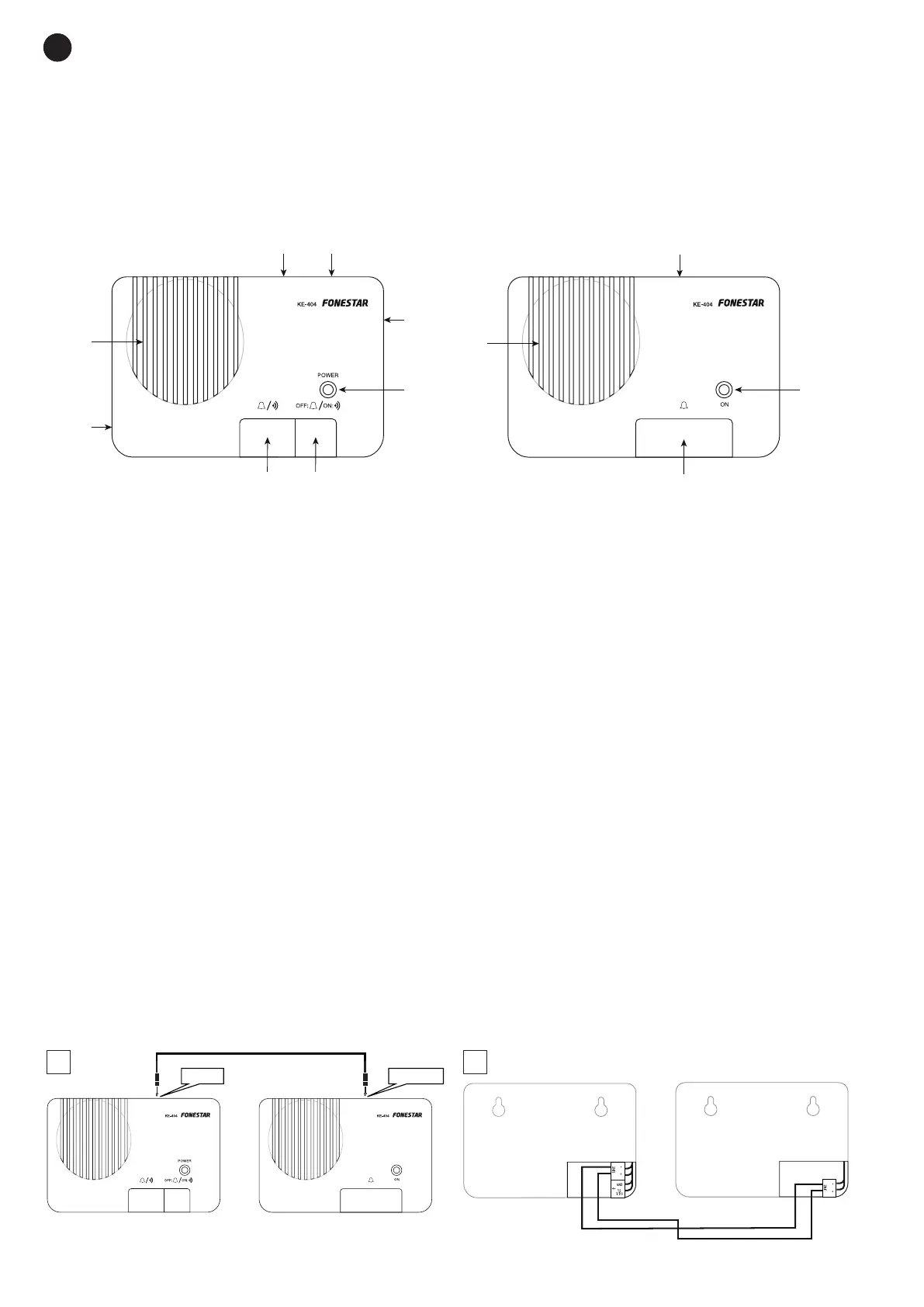

CONTROLES Y FUNCIONES
MASTER SUB
1
3
2
4
5
6
7
8
10
11
12
9
MASTER
SUB
1.- Altavoz de la unidad MASTER.
2.- Compartimento para conexiones y portapilas. Para más información vaya al apartado CONEXIONES E
INSTALACIÓN.
3.- TO SUB: conexión con la unidad SUB.
4.- 9 V DC: entrada de alimentación 9-12 V CC para la unidad MASTER.
5.- Control de volumen de la unidad MASTER.
6.- Indicador luminoso de encendido de la unidad MASTER.
7.- Botón para seleccionar el modo de funcionamiento. Para más información vaya al apartado
INSTRUCCIONES DE USO.
8.- Botón de encendido de la unidad MASTER.
9.- Altavoz de la unidad secundaria. Para más información vaya al apartado INSTRUCCIONES DE USO.
10.- TO MASTER: conexión con la unidad MASTER. Utilice el cable suministrado.
11.- Indicador luminoso de encendido de la unidad SUB. El indicador se enciende al activar la unidad
MASTER, quedando la unidad SUB preparada para emitir mensajes a la unidad MASTER.
12.- Botón de llamada. Presione este botón para llamar a la unidad MASTER.
CONEXIONES E INSTALACIÓN
- Conecte el cable de audio entre ambas unidades. Es posible hacerlo a través 2 métodos: mediante
cable suministrado con conectores jack 2’5 mm (1) o mediante los terminales de conexión ubicados en
el panel posterior retirando la tapa (2).
1.- Conecte ambos extremos del cable a los conectores TO SUB y TO MASTER de ambos
intercomunicadores.
2.- Para utilizar los terminales de conexión deberá retirar la tapa y utilizar 1 cable paralelo con puntas
peladas e interconectar L- de ambas unidades y L+ de ambas unidades.
NOTA: sólo conecte los equipos a través de una de las opciones mencionadas.
MASTER
SUB
MASTER
SUB
GND
MASTER
1
3
2
1
2
1
2
~3 mm
6 mm
to SUB to MASTER
MASTER
SUB
12 V CC
12 V CC
9-12 V CC
LÍNEA +
LÍNEA -
MASTER
SUB
MASTER
SUB
GND
MASTER
1
3
2
1
2
1
2
~3 mm
6 mm
to SUB to MASTER
MASTER
SUB
12 V CC
12 V CC
9-12 V CC
LÍNEA +
LÍNEA -
