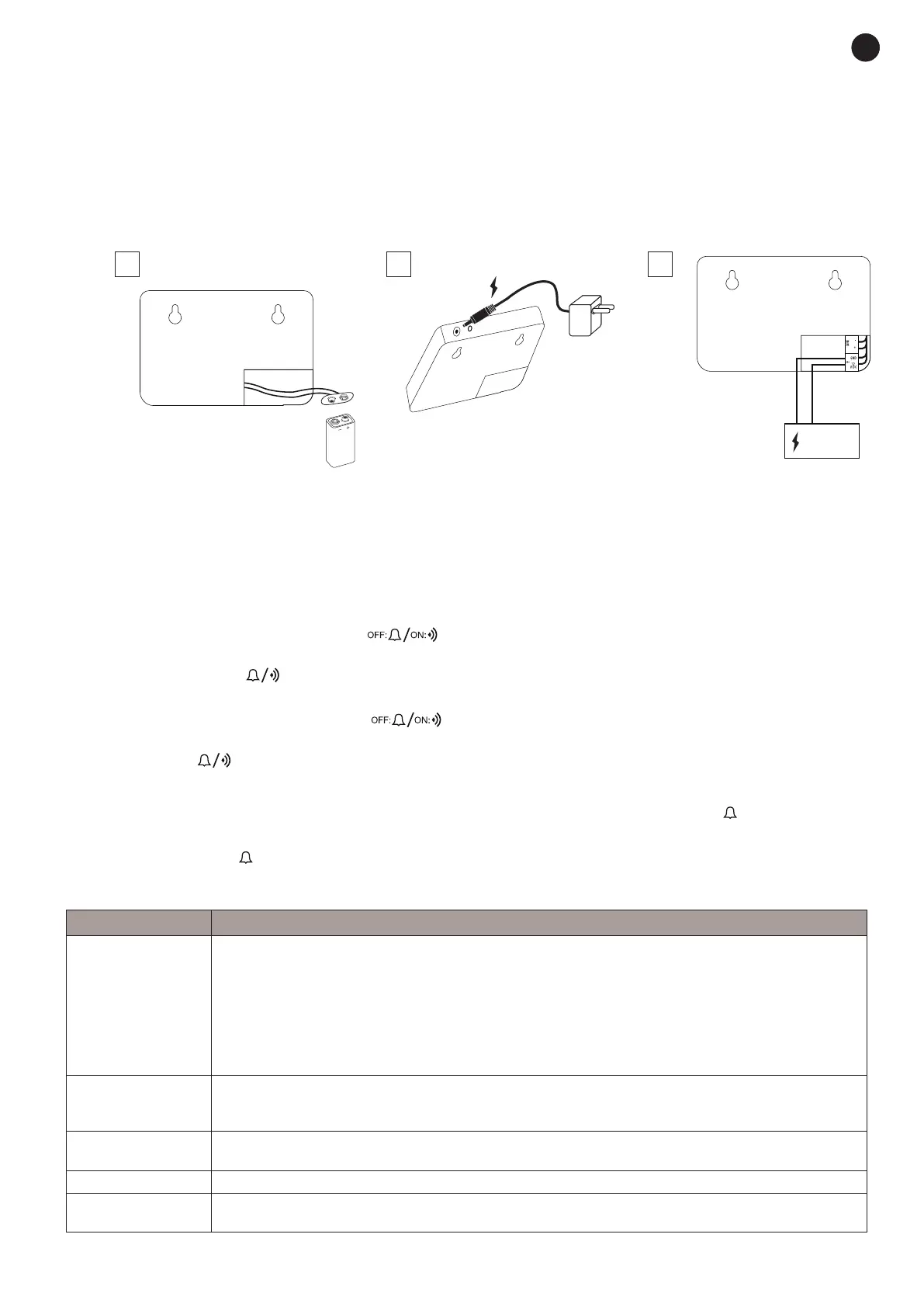

- Conecte la alimentación (sólo en la unidad MASTER). Es posible hacerlo mediante 3 métodos: pila
9 V (1), adaptador de corriente 9-12 V CC (2) o una fuente de corriente continua 12 V CC (3).
NOTA: sólo conecte los equipos a través de una de las opciones mencionadas.
1.- Retire la tapa posterior e introduzca una pila de 9 V asegurándose de que la polaridad es la correcta.
No se recomienda la alimentación mediante pila si el uso va a ser prolongado, en estos casos
alimente el intercomunicador a través de los métodos 2 o 3.
2.- Conecte un adaptador de corriente al conector 9-12 V DC con la polaridad indicada junto al conector.
3.- Retire la tapa posterior y conecte la fuente de alimentación a los terminales 12 V DC y GND.
MASTER
SUB
MASTER
SUB
GND
MASTER
1
3
2
1
2
1
2
~3 mm
6 mm
to SUB to MASTER
MASTER
SUB
12 V CC
12 V CC
9-12 V CC
LÍNEA +
LÍNEA -
- Instale ambas unidades: sobre una superficie plana o colgado de la pared utilizando tornillos en los
agujeros de la parte posterior.
INSTRUCCIONES DE USO
DESDE LA UNIDAD MASTER A LA UNIDAD SUB
- El funcionamiento de esta unidad viene dado por el modo seleccionado (botón derecho de la unidad
MASTER):
- MODO ON: si el botón derecho
pulsado (indicador luminoso encendido), podrá escuchar
lo que hablen en la unidad SUB pero no se le oirá desde esta lo que hable usted. En este modo el
botón izquierdo
le permitirá activar el micrófono, mantenga pulsado este botón mientras hable
y suelte el botón para escuchar.
- MODO OFF: si el botón derecho
no pulsado (indicador luminoso apagado) no existe canal
de comunicación abierto y sólo podrá enviar o recibir tonos de llamada. En este modo el botón
izquierdo
le permitirá enviar un tono de llamada a la unidad SUB.
DESDE LA UNIDAD SUB A LA UNIDAD MASTER
- LLAMADA: podrá enviar tonos de llamada a la unidad MASTER pulsando el botón
.
- HABLAR: cuando la unidad MASTER haya activado la comunicación (modo ON) podrá hablar o escuchar
sin pulsar el botón
.
ESPECIFICACIONES TÉCNICAS
KE-404
CARACTERÍSTICAS Pareja de intercomunicadores.
Conexión por cable.
Función monitor.
Unidad principal con llamada y activación de la transmisión de audio.
Unidad secundaria con llamada a la principal.
Control de volumen.
Indicador luminoso de transmisión de audio.
Instalación en sobremesa o pared.
CONEXIÓN Dos tipos de conexiones, por cable suministrado con jack 2.5 mm o mediante terminales de conexión.
Los terminales de conexión permiten conectar en el intercomunicador principal la alimentación (12 V) y
la línea del intercomunicador secundario. En el intercomunicador secundario solo se conecta la línea.
ALIMENTACIÓN Sólo en la unidad principal: 1 pila de 9 V, o adaptador CA/CC 9 - 12 V CC opcional (conexión por
conector 3.5 mm mono o terminales de conexión)
MEDIDAS 135 x 30 x 90 mm fondo
ACCESORIOS 15’5 m cable y grapas
Tornillos de instalación
