FONESTAR KE-404 - Instruções de Utilização; Especificações Técnicas

PT
- 9 -

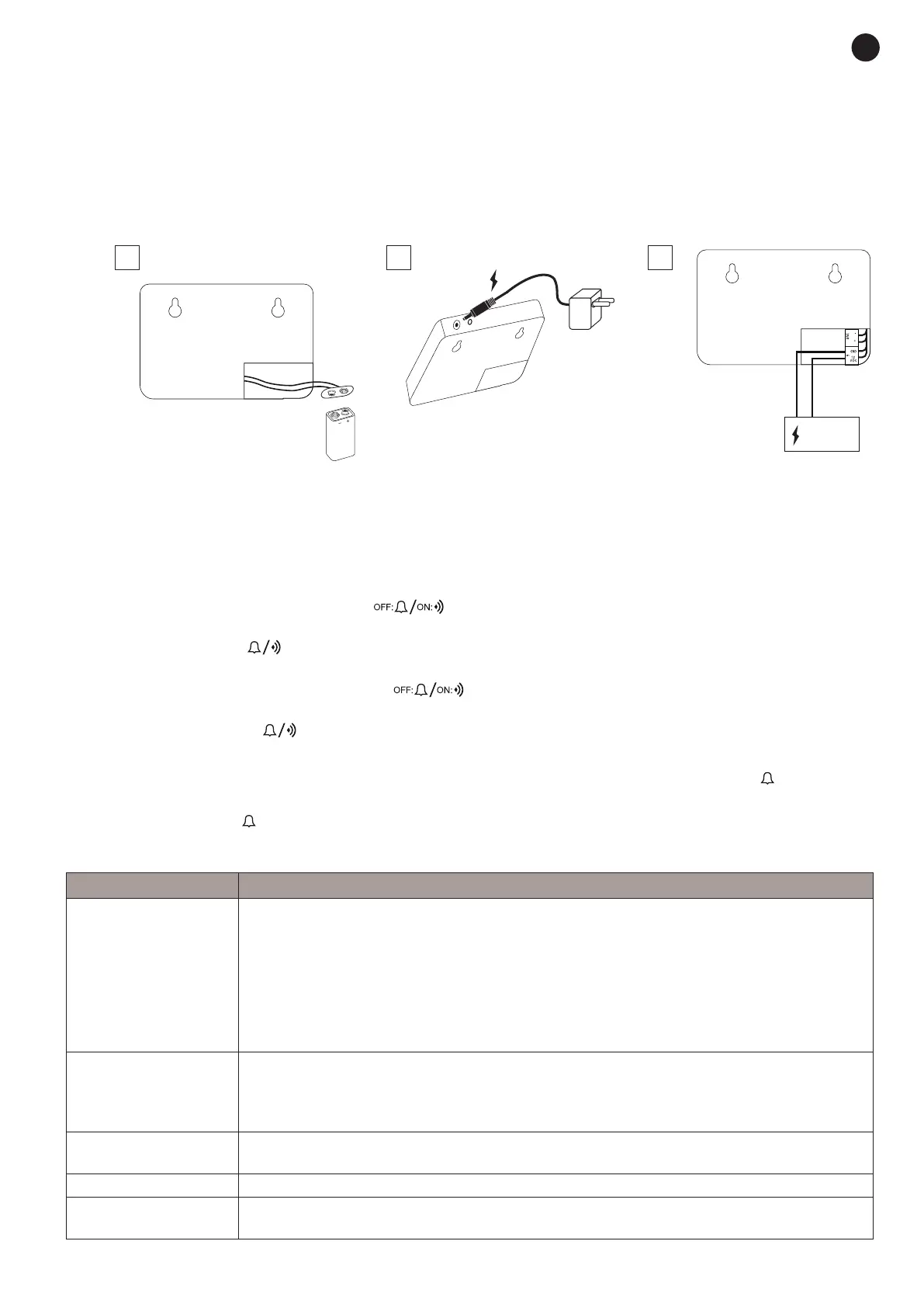

- Ligue a alimentação (só na unidade MASTER). Pode fazer essa ligação de 3 formas: pilha 9 V (1),
adaptador de corrente 9-12 V CC (2) ou uma fonte de corrente contínua 12 V CC (3).
NOTA: ligue os equipamento usando apenas uma das opções mencionadas.
1.- Remova a tampa posterior e introduza uma pilha de 9 V. Certifique-se de que a polaridade é a
correta. Não é recomendada a alimentação com pilha para uso prolongado, em cujos casos deve
alimentar o intercomunicador usando a opção 2 ou 3.
2.- Ligue um adaptador de corrente ao conetor 9-12 V DC com a polaridade indicada junto ao conetor.
3.- Remova a tampa posterior e ligue a fonte de alimentação aos terminais 12 V DC e GND.
MASTER
SUB
MASTER
SUB
GND
MASTER
1
3
2
1
2
1
2
~3 mm
6 mm
to SUB to MASTER
MASTER
SUB
12 V CC
12 V CC
9-12 V CC
LINHA +
LINHA -
- Instale ambas as unidades: sobre uma superfície plana ou penduradas na parede usando parafusos nos
orifícios da parte posterior.
INSTRUÇÕES DE UTILIZAÇÃO
DA UNIDADE MASTER À UNIDADE SUB
- O funcionamento desta unidade depende do modo selecionado (botão direito da unidade MASTER):
- MODO ON: com o botão direito
pressionado (indicador luminoso aceso), poderá ouvir o
que for dito na unidade SUB, mas o que disser não será ouvido na unidade SUB. Neste modo, o
botão esquerdo
permite ativar o microfone. Continue a pressionar este botão enquanto estiver
a falar e solte o botão para ouvir.
- MODO OFF: com o botão direito
não pressionado (indicador luminoso apagado) não
existe canal de comunicação aberto e só poderá enviar ou receber tons de chamada. Neste modo,
o botão esquerdo
irá permitir enviar um tom de chamada à unidade SUB.
DA UNIDADE SUB À UNIDADE MASTER
- CHAMADA: poderá enviar tons de chamada à unidade MASTER pressionando o botão
.
- FALAR: quando a unidade MASTER tiver a comunicação ativa (modo ON) poderá falar ou ouvir sem
pressionar o botão
.
ESPECIFICAÇÕES TÉCNICAS
KE-404
CARACTERÍSTICAS Par de intercomunicadores.
Ligação por cabo.
Função monitor.
Unidade principal com chamada e ativação da transmissão de áudio.
Unidade secundária com chamada à unidade principal.
Controlo de volume.
Indicador luminoso de transmissão de áudio.
Formato para mesa ou parede.
LIGAÇÃO Dois tipos de ligações, por cabo fornecido com jack 2,5 mm ou por terminais de ligação.
Os terminais de ligação permitem ligar no intercomunicador principal a alimentação (12 V)
e a linha do intercomunicador secundário. No intercomunicador secundário só é possível
ligar a linha.
ALIMENTAÇÃO Só na unidade principal: 1 pilha de 9 V, ou adaptador CA/CC 9 - 12 V CC opcional (ligação
por conetor 3.5 mm mono ou terminais de ligação)
MEDIDAS 135 x 30 x 90 mm fondo
ACESSÓRIOS 15,5 m de cabo e grampos
Parafusos de instalação
