FR
- 7 -

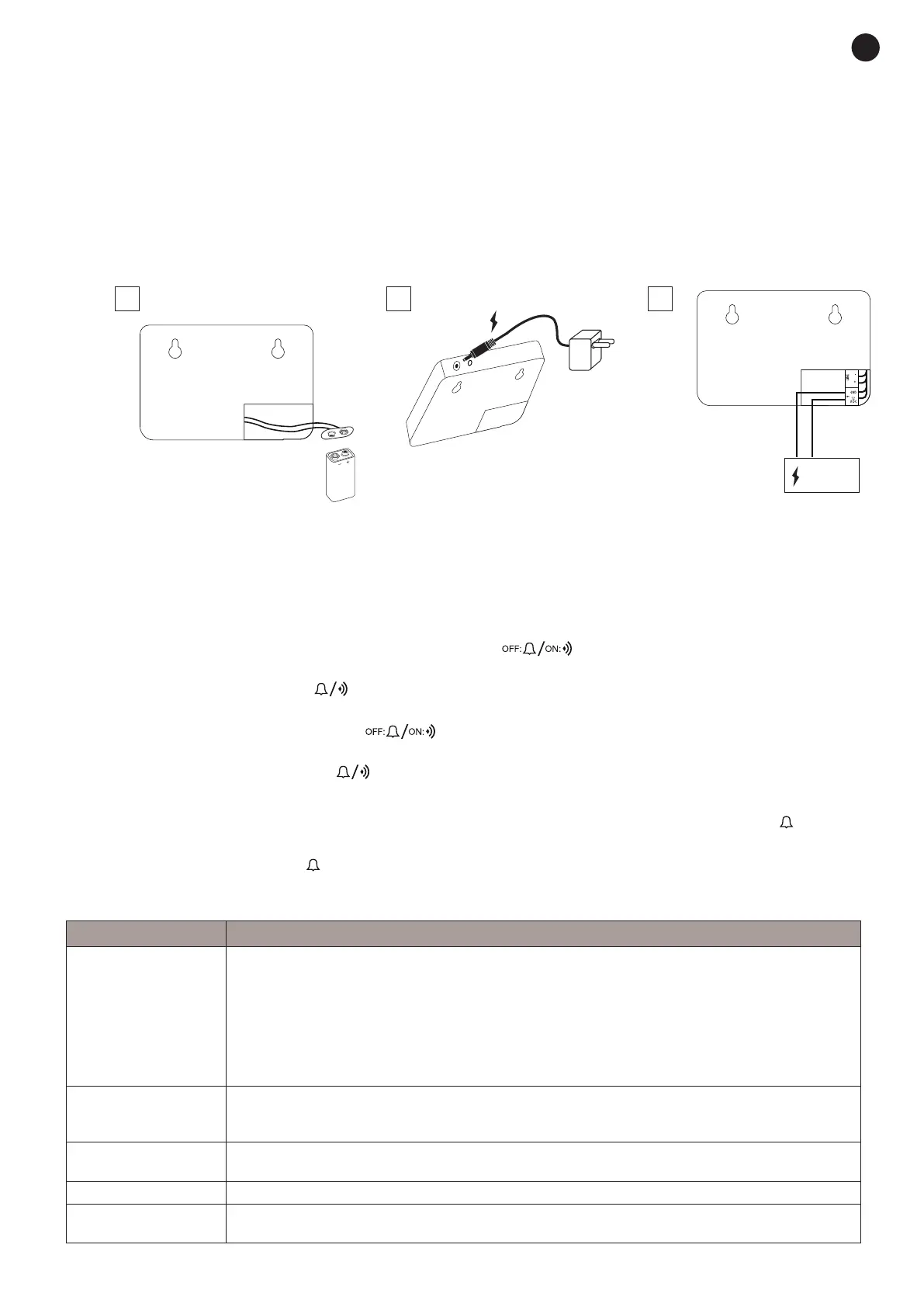

- Connectez l’alimentation (uniquement sur l’unité MASTER). Cela peut être fait par une pile de 9 V (1), par
un adaptateur de courant continu de 9- 9 V (2) ou par une alimentation de courant continu de 12 V (3).
N.B. : ne connectez les unités que par l’une des options mentionnées ci-dessus pour éviter tout
dysfonctionnement.
1.- Retirez le couvercle arrière et introduisez une pile de 9 V en vous assurant de bien respecter la
polarité. L’alimentation par piles n’est pas recommandée si l’interphone doit être utilisé pendant une
longue période de temps, dans ce cas, alimenter l’interphone en utilisant la méthode 2 ou 3.
2.- Connectez l’adaptateur électrique au connecteur 9-12 V DC en respectant la polarité indiquée à
côté du connecteur.
3.- Retirez le couvercle arrière et connectez l’alimentation aux bornes 12 V DC et GND.
GND
MASTER
1
3
2
1
2
1
2
~3 mm
6 mm
to SUB to MASTER
MASTER
SUB
12 V CC
12 V CC
9-12 V CC
- Installez les deux unités : sur une surface plane ou accrochées au mur à l’aide de vis dans les trous situés
à l’arrière.
INSTRUCTIONS D’USAGE
DE L’UNITÉ MASTER À L’UNITÉ SUB
- Le fonctionnement de cette unité est déterminé par le mode sélectionné (bouton droit de l’unité MASTER) :
- MODE ON : si vous appuyez sur le bouton droit
(témoin lumineux allumé), vous pouvez
entendre ce qui est dit sur l’unité SUB, mais vous ne serez pas entendu par l’unité SUB. Dans ce
mode, le bouton gauche
vous permet d’activer le microphone. Maintenez ce bouton enfoncé
pendant que vous parlez et relâchez le bouton pour écouter.
- MODE OFF : si le bouton droit
n’est pas enfoncé ( témoin lumineux éteint ), aucun canal
de communication n’est ouvert et vous pouvez uniquement envoyer ou recevoir des sonneries. Dans
ce mode le bouton gauche
vous permettra d’envoyer une sonnerie à l’unité SUB.
DE L’UNITÉ SUB À L’UNITÉ PRINCIPALE (MASTER)
- APPEL : vous pouvez envoyer des sonneries à l’unité MASTER en appuyant sur la touche
.
- PARLER : lorsque l’unité MASTER a activé la communication (mode ON), vous pouvez parler ou écouter
sans appuyer sur le bouton
.
SPÉCIFICATIONS TECHNIQUES
KE-404
CARACTÉRISTIQUES Paire d’interphones.
Connexion filaire
Fonction de moniteur
Unité principale avec appel et activation de la transmission de l’audio.
Unité secondaire dotée d’appel à la principale.
Contrôle du volume
Indicateur lumineux de la transmission de l’audio.
Format fait pour table comme pour mur.
CONNEXION Deux types de connexions, via le câble fourni avec un jack de 2,5 mm ou via des bornes de connexion.
Les bornes de connexion permettent de connecter l’alimentation (12 V) et la ligne de l’interphone
secondaire à l’interphone principal. Seule la ligne est connectée à l’interphone secondaire.
ALIMENTATION Unité principale uniquement : 1 pile de 9 V, ou adaptateur AC/DC optionnel 9 - 12 V DC (connexion
via une fiche mono de 3,5 mm ou des bornes de connexion)
DIMENSIONS 135 x 30 x 90 mm profondeur
ACCESSOIRES 15’5 m Câble fin et agrafes
Vis d’installation
