Fortin EVO-START - EVO-START and EVO-ONE Wiring; High Current Wiring Connections; Low Current Wiring Connections

Page 3 / 16

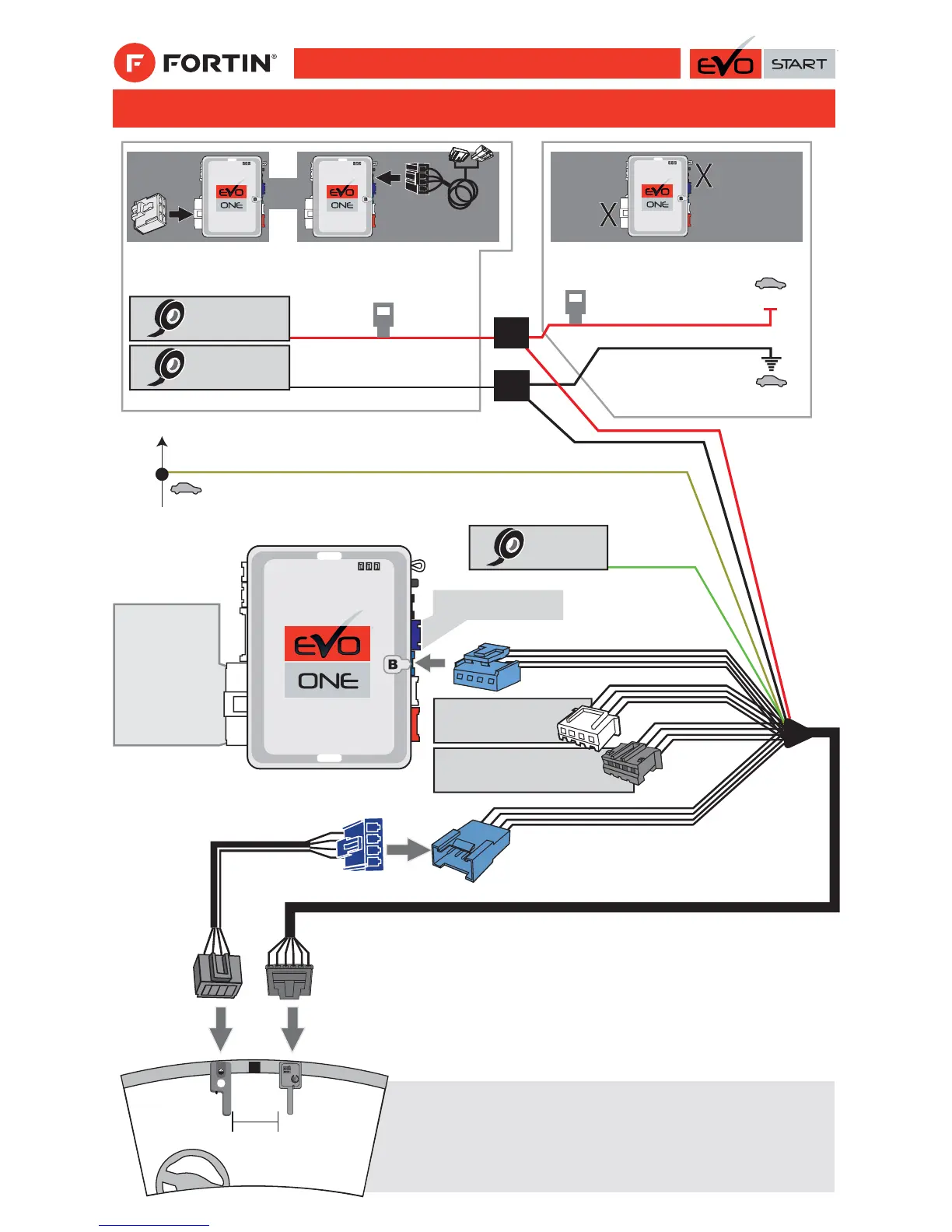

STEP 2 - EVO-START & EVO-ONE
INSTALLATION
ÉTAPE 2 - INSTALLATION EVO-START ET
EVO-ONE
NOT CONNECTED
NON BRANCHÉ
NOT CONNECTED
NON BRANCHÉ
Blue - Female
Bleu - Femelle
Blue - Male Bleu - Mâle
ANTENNA PORT NON COMPATIBLE
PORT D’ANTENNE NON COMPATIBLE
EVO-START
ANTENNA
ANTENNE
EVO-START
FMH
2-W
INSTALLATION: Place the antenna 3 inch (minimum)
from any obstructions. ORIENTATION: Vertical,
antenna facing downwards (as shown)
INSTALLATION: Placer l’antenne à 3 pouces
(minimum) de tout obstacle. ORIENTATION: Verticale,
l’antenne tournée vers le bas (tel qu’indiqqué)
YELLOW | JAUNE (+)IGNITION
(+)IGNITION
BRANCHEMENT À FAIBLE COURANT 2AMP
LOW CURRENT CONNECTION 2AMP
HIGH CURRENT OR THARNESS CONNECTION*
BRANCHEMENT COURANT ÉLEVÉ OU HARNAIS EN T*
RED | ROUGE
BLACK | NOIR
ISOLATE
NOT CONNECTED
---------------------
ISOLER
NON BRANCHÉ
ISOLATE
NOT CONNECTED
---------------------
ISOLER
NON BRANCHÉ
GREEN | VERT
ISOLATE
NOT CONNECTED
---------------------
ISOLER
NON BRANCHÉ
FUSE
FUSIBLE
RED | ROUGE
2AMP MAX
Ground
Ground
(+)12V
(+)12V
BLACK | NOIR
OR
OU
6 INCH
MINIMUM
6 POUCES
MINIMUM
OR
OU
OR
OU
White - Male Blanc - Mâle
Black - Male Noir - Mâle
T-HARNESS*
T-HARNAIS*
*Sold separately
*Vendu séparément
FMH ANTENNA*
ANTENNE FMH*
FMH ANTENNA*
USE THE CABLE
INCLUDED WITH THE
ANTENNA.
ANTENNE FMH*
UTILISER LE CÂBLE
INCLUS AVEC
L’ANTENNE.
IF THIS CONNECTOR IS
NOT USED:
Protect the pin
connector with electrical
tape to prevent any
shortcircuit.
SI CE CONNECTEUR
N’EST PAS UTILISÉ:
Isolez les contacts avec
du ruban électrique
pour éviter tout
court-circuit.
