ILMAVIRTAUKSEN SÄÄTÖ
PELLIN SÄÄTÖ
Perusvirtaus

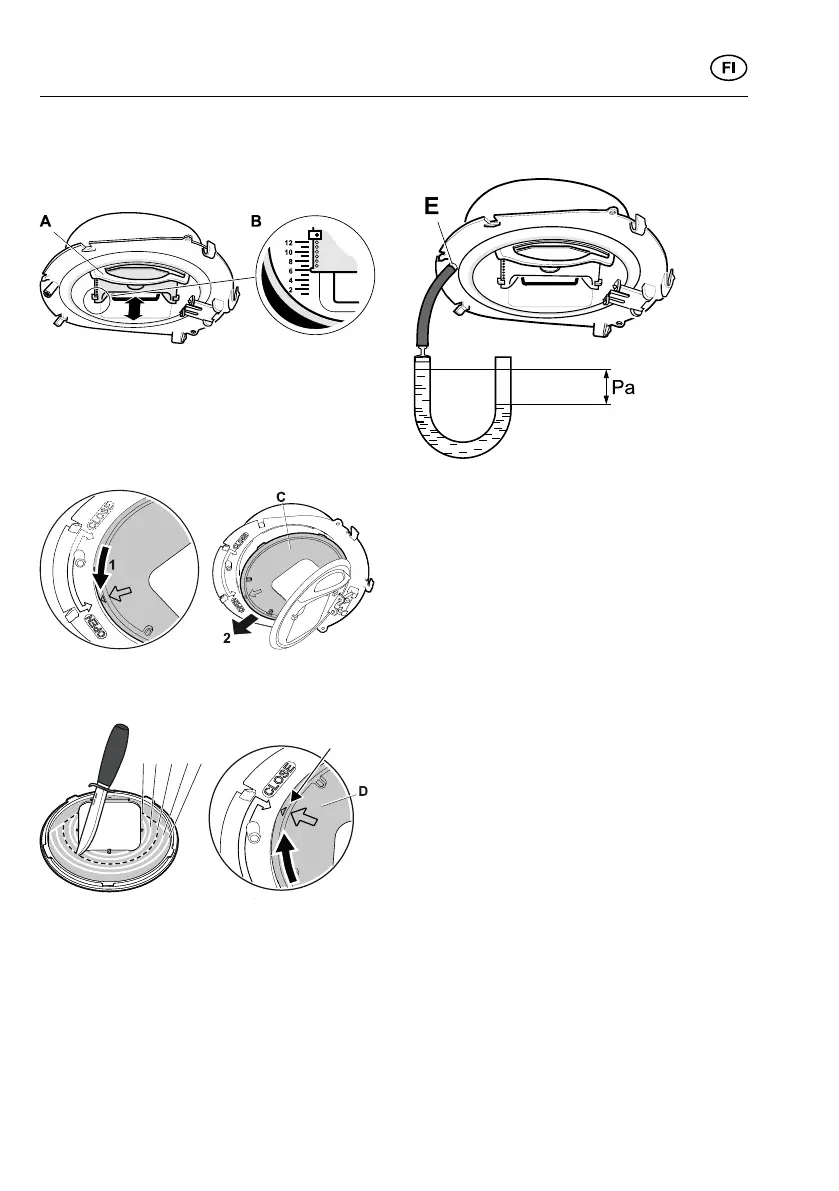

Fig.11
Perustuuletus asetetaan sijoittamalla työn-
töpelti A haluttuun asentoon merkinnän B
mukaan, Fig.11. (Katso kaavio, sivu 39.)
Tehostettu virtaus
Fig.12
Avaa pelti ja ota kiristinlevy C alas, Fig.12.
1 2 3 4 5
”Click”
Fig.13
Tehostettu tuuletus asetetaan leikkaamalla
sopiva määrä renkaita pois kiristyslevystä,
Fig.13. (Katso kaavio, sivu 38.) Varmista,
että ohjauslovi D on kohdallaan, kun levy
asetetaan takaisin paikalleen.
Painehäviön mittaaminen
Fig.14
Painehäviö mitataan asentamalla letku mit-
tausliittimeen E muhvin etureunassa,
Fig.14.
