INSTALLASJON
Kjøkkenhetten er designet for montering i
skap. Kjøkkenhetten er utstyrt med motord-
revet spjeld, LED-belysning og metalltrådfil-
ter. Installasjon, pleie, vedlikehold osv. står
forklart i denne bruksanvisningen.
TEKNISKE DATA

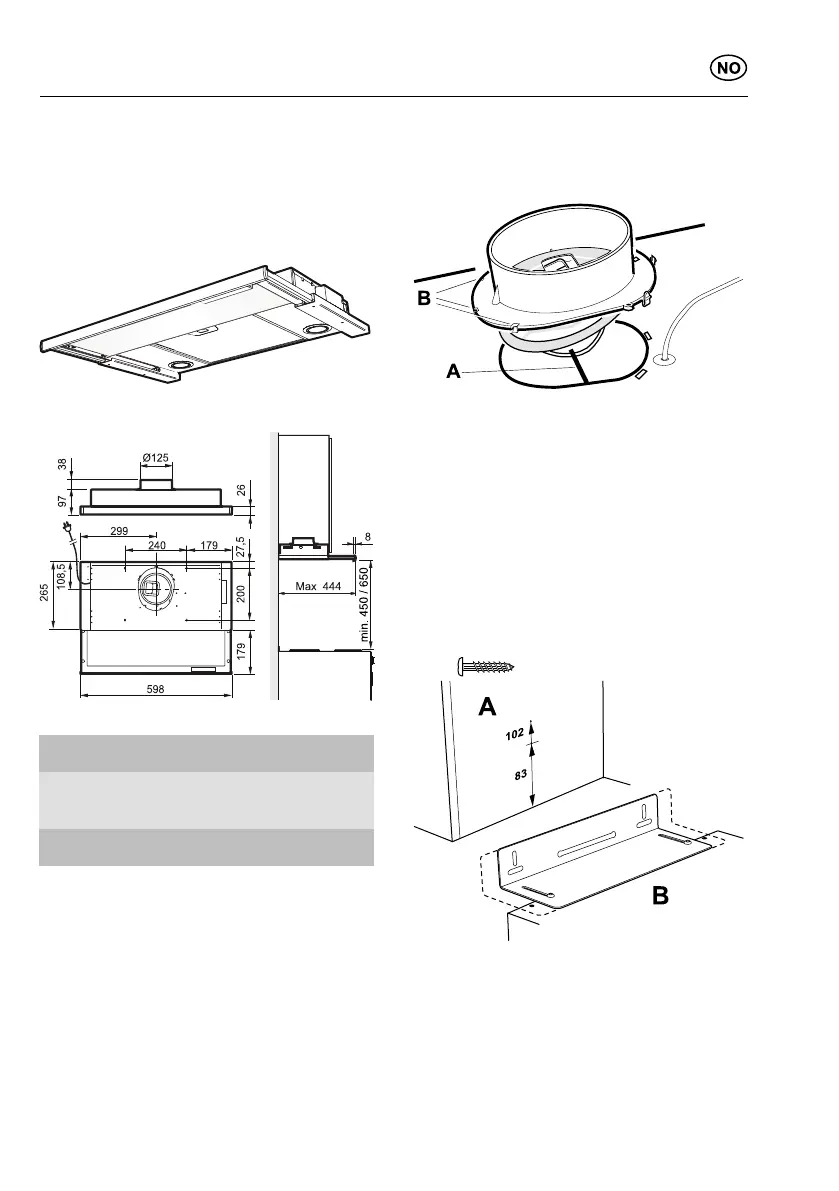

Fig. 1
Mål
se Fig. 1
Elektrisk
tilkobling
230 V – med vernejording
Belysning LED 2 x 2 W
INSTALLASJON
Monteringsdetaljer, festeskruer, mm. leve-
res sammen med kjøkkenhetten.
Elektrisk installasjon
Kjøkkenhetten leveres med ledning og en
jordet stikkontakt beregnet på et jordet
vegguttak. Vegguttaket skal være lett til-
gjengelig etter installasjon.
Montering av tilkoblingsstuss med
spjeld
Fig. 2
Ventilatormotoren leveres inni
kjøkkenhetten.
Spjeldakselen A plasseres i sløyfen under
spjeldlokket, se Fig. Fig. 2. Kontroller at
klemmene B kommer under platekanten og
at stussen sitter fast.
Montering
Montering mellom, eller i skap uten
bunn.
Fig. 3
Kjøkkenhetten monteres ved hjelp av
konsoller.
Merk av og fest skruer (3,5 x 13), slik at de
stikker ut noen millimeter på begge skaps-
idene i samsvar med målene på bildet, Fig.
3A. Hvis undersiden av kjøkkenhetten skal
plasseres i linje med undersiden av
32
991.0356.828/D000000006676/180145/2022-03-24
