INJUSTERING AV LUFTFLÖDEN
SPJÄLLINSTÄLLNING
Grundflöde

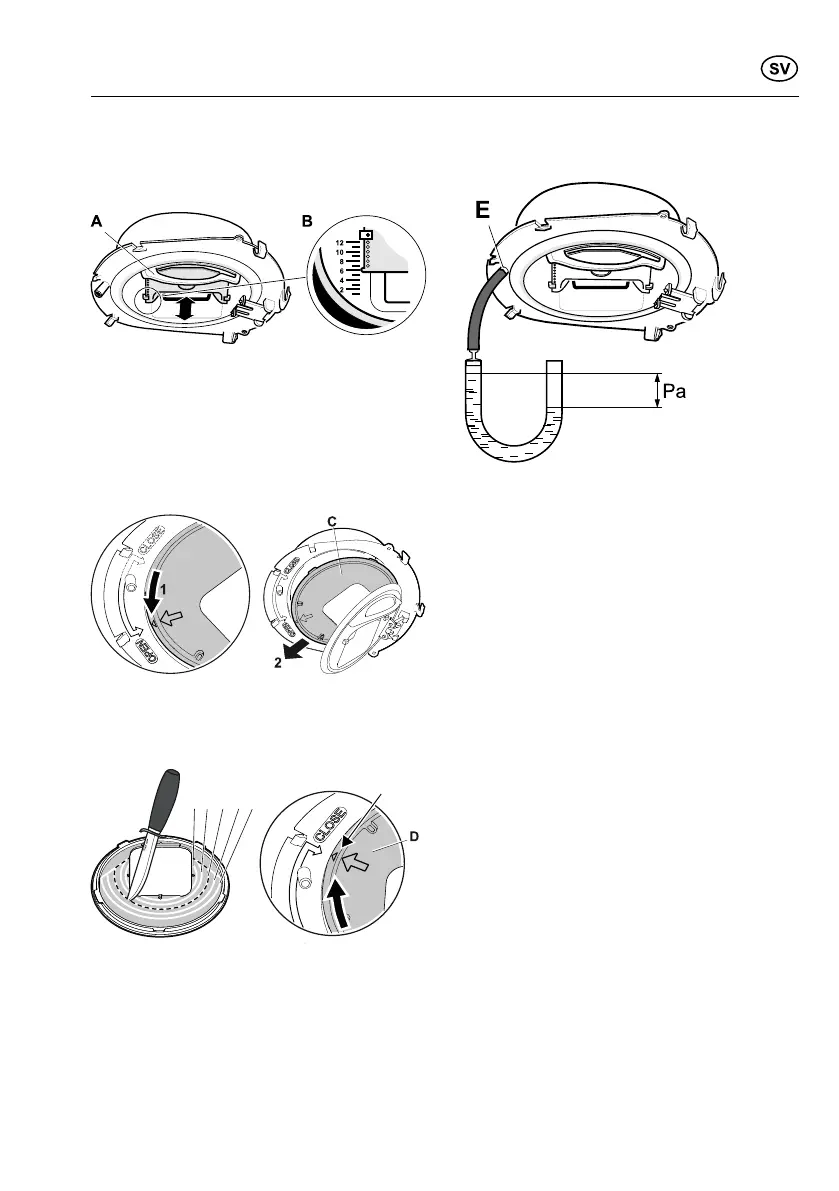

Fig.11
Grundventilationen ställs in genom att
skjutspjället A placeras i önskat läge enligt
markering B, Fig.11. (Se diagram, sidan
39.)
Forceringsflöde
Fig.12
Öppna spjället och tag ner strypbricka C,
Fig.12.
1 2 3 4 5
”Click”
Fig.13
Forceringsventilationen ställs in genom att
skära ut lämpligt antal ringar i strypbrickan,
Fig.13. (Se diagram, sidan 38.) Se till att
styrspåret D ligger i läge när brickan åter
sitter på plats.
Tryckfallsmätning
Fig.14
Tryckfallsmätningen utföres genom att
slangen monteras på mätuttaget E i stosens
framkant, Fig.14.
