INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är försedd med motordri-
vet spjäll, LED-belysning och metalltrådsfil-
ter. Installation, användning, skötsel,
underhåll mm framgår av denna anvisning.
TEKNISKA UPPGIFTER

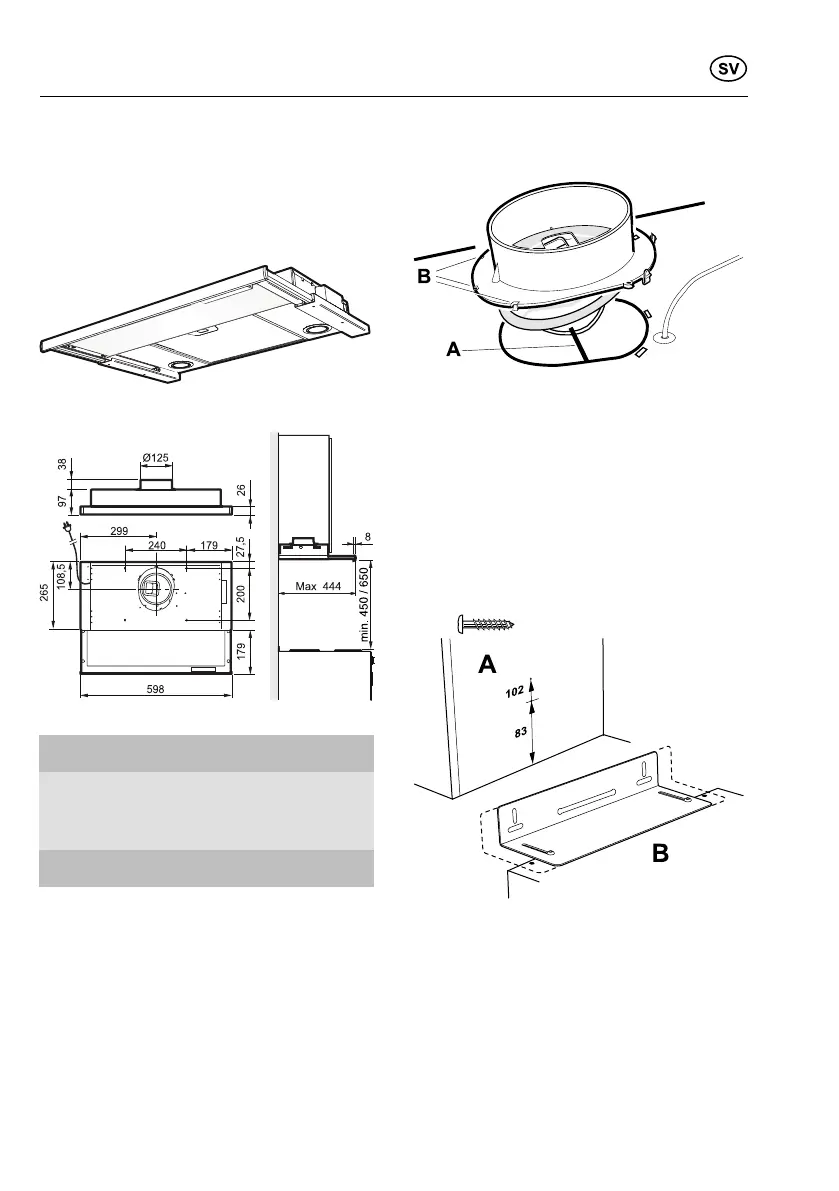

Fig.1
Mått
se Fig.1
Elektrisk
anslut-
ning
230 V ~ med skyddsjord.
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag. Vägguttaget ska vara åtkomligt efter
installation.
Montering anslutningsstos med spjäll
Fig.2
Utluftdonet levereras inuti spiskåpan.
Spjällaxel A placeras i öglan under spjäl-
locket, se Fig.2. Se till att klackarna B ham-
nar under plåtkanten och att donet snäpper
fast.
Montering
Montering mellan, eller i skåp utan
botten.
Fig.3
Spiskåpan monteras med hjälp av konsoler.
Märk ut och fäst skruvar (3,5 x 13) så att
de sticker ut några millimeter i båda skåps-
idorna enligt måttbilden, Fig.3A. Om man
vill placera spiskåpans undersida i linje med
skåpradens undersida används det övre
måttet, 102, se Fig.3A. Konsolerna är ju-
sterbara på spiskåpan för att passa olika
skåpdjup, Fig.3B.
4
