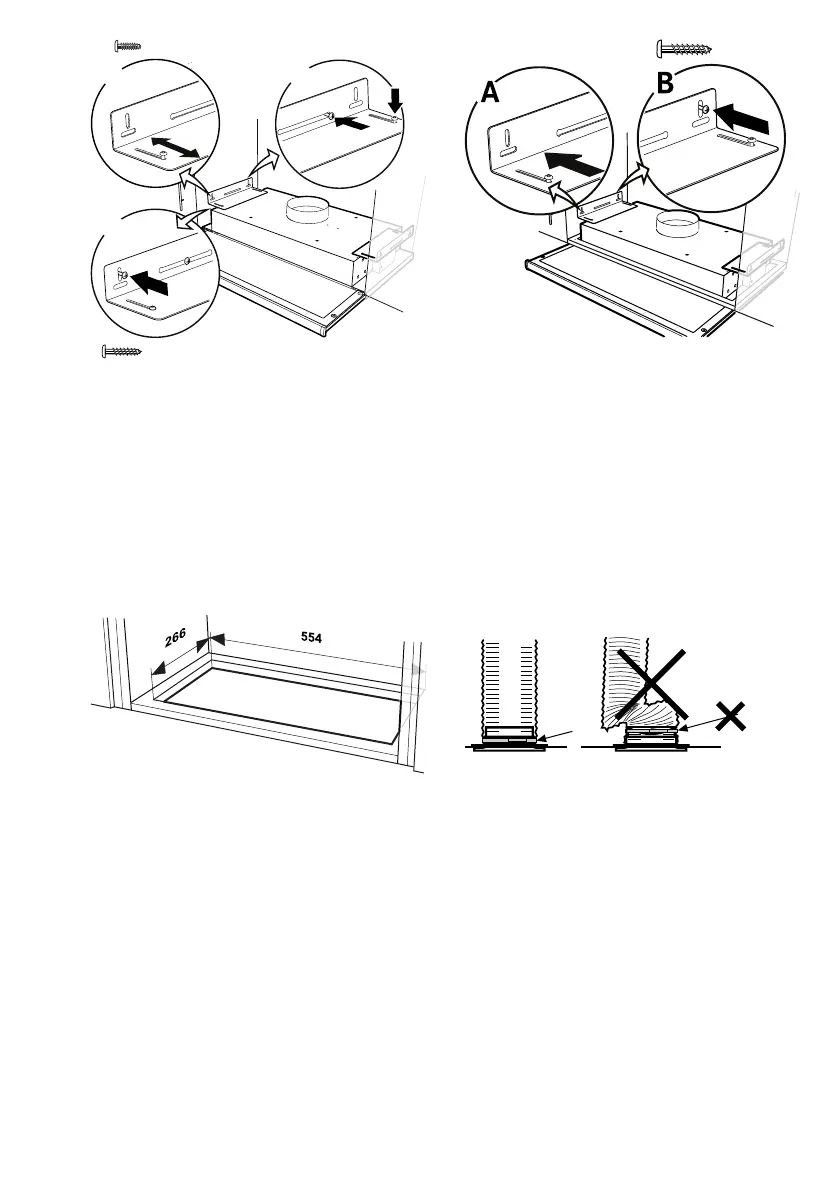

Fig.4
Montera konsolerna i spiskåpan utan att
dra åt skruvarna (3,5 x 6,5) helt och justera
konsolerna så att de passar mot skåpsidor-
na, Fig.4A. Häng upp spiskåpan i de för-
monterade skruvarna i skåpsidan. Dra åt
skruvarna på konsolen och i väggen, Fig.4B.
Lås fast konsolerna med låsskruvar, Fig.4C
(3,5 x 13).
Montering i skåp med botten
Fig.5
Fig.6
Spiskåpan monteras med hjälp av konsoler.
Såga upp ett hål i skåpbotten enligt måttbil-
den, Fig.5. Fäst konsolerna så långt in det
går på spiskåpan. Skjut upp spiskåpan i hå-
let mot skåpets botten. Drag ut, Fig.6A, och
skruva fast konsolerna i sidorna på skåpet,
Fig.6B, med skruvar 3,5 x 13. Drag fast
konsolerna i spiskåpan.
Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slang Ø125
mm.
Fig.7
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig.7.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
eventuella övriga delar av produkten.
