INSTALLATION
Emhætten er beregnet til montering indbyg-
get i skab. Emhætten er forsynet med mo-
tordrevet spjæld, LED-belysning og
metaltrådsfilter. Installation, betjening, ple-
je, vedligeholdelse m.m. fremgår af denne
vejledning.
TEKNISKE DATA

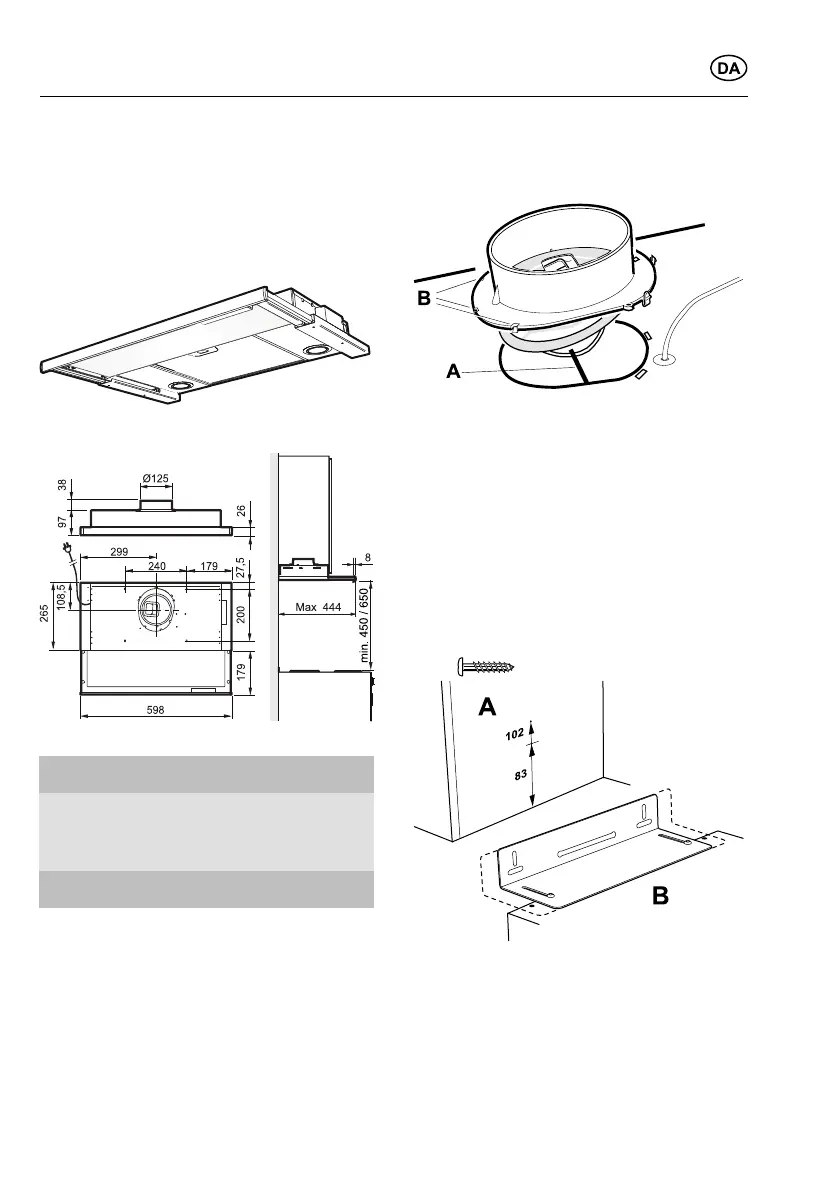

Fig. 1
Mål
se Fig. 1
Elektrisk
tilslut-
ning
230 V ~ med
jordforbindelse.
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med ledning og stik med
jordforbindelse for tilslutning til jordforbun-
det stikkontakt. Stikkontakten skal være til-
gængelig efter installationen.
Montering af tilslutningsstuds med
spjæld
Fig. 2
Udluftningsudstyret er ved leveringen mon-
teret i emhætten.
Spjældakslen A placeres i bøjlen under
spjældlåget, se Fig. 2. Sørg for, at griberne
B kommer under pladens kant, og at delen
klikker fast.
Montering
Montering mellem skabe eller i et skab
uden bund.
3,5 X 13
Fig. 3
Emhætten monteres ved hjælp af beslag.
Afmærk og fastgør skruerne (3,5 x 13) så
de stikker nogle millimeter ud fra begge
skabssider som i målskitsen, Fig. 3A. Hvis
man vil placere emhættens underside, så
den flugter med skabsrækkens underside,
