anvendes det øverste mål, 102, se Fig. 3A.
beslagene kan justeres på emhætten, så de
passer til forskellige skabsdybder, Fig. 3B.
BA
C
3,5 X 6,5
3,5 X 13
Fig. 4

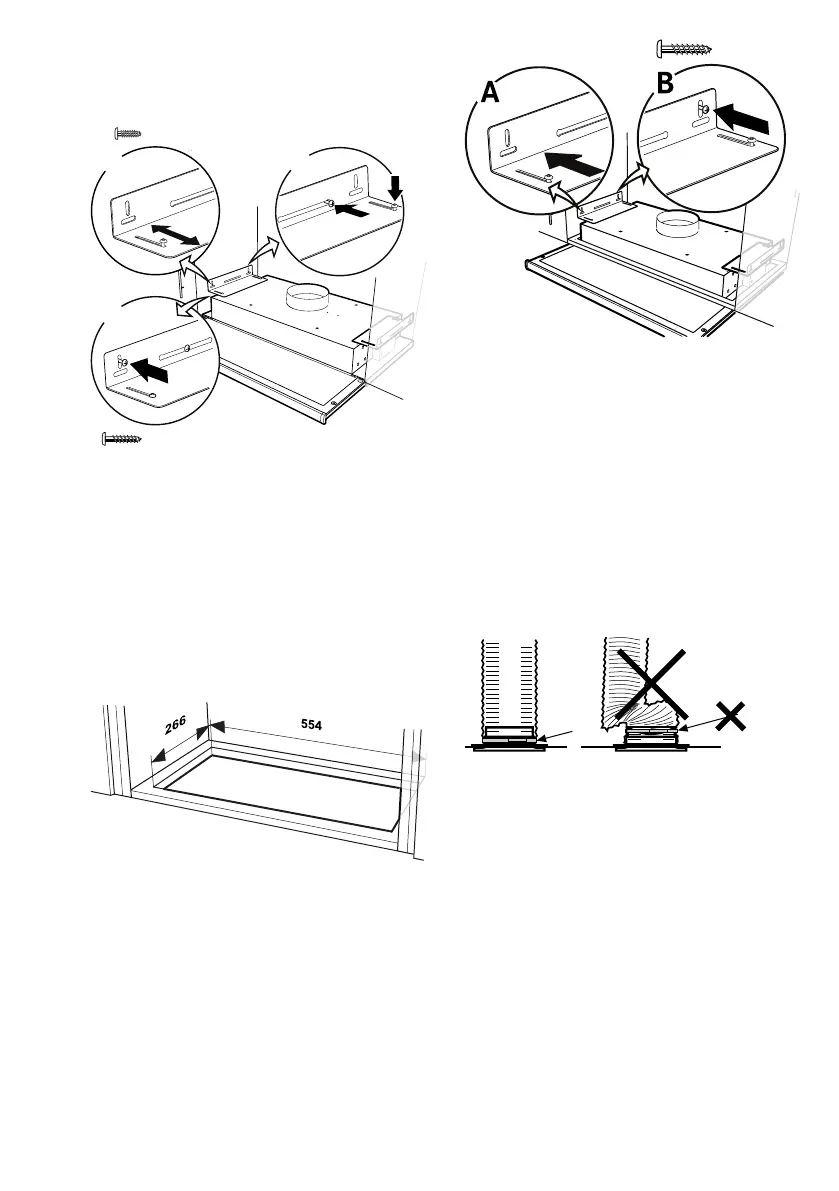

Monter beslagene i emhætten uden at
spænde skruerne (3,5 x 6,5) helt, og juster
beslagene, så de passer mod skabssiderne,
Fig. 4A. Ophæng emhætten i formonterede
skruer i skabssiden. Spænd skruerne mod
beslagene og ind i væggen, Fig. 4B. Lås be-
slagene fast med låseskruer, Fig. 4C (3,5 x
13).
Montering i skab med bund
Fig. 5
3,5 X 13
Fig. 6
Emhætten monteres ved hjælp af beslag.
Sav et hul i skabsbunden som vist på måls-
kitsen, Fig. 5. Fastgør beslagene så langt
inde, som de kan på emhætten. Skyd em-
hætten op i hullet mod skabets bund. Træk
ud, Fig. 6A, skru beslagene fast på skabets
sider, Fig. 6B, med skruer 3,5 x 13. Træk
beslagene fast i emhætten.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange Ø125
mm.
Fig. 7
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutning-
en, Fig. 7.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
eventuelle andre dele af produktet.
