skaprekken, brukes det øvre målet, 102, se
Fig. 3A. Konsollene er justerbare på
kjøkkenhetten for å passe til ulike skapdyb-
der, Fig. 3B.
BA
C
3,5 X 6,5
3,5 X 13

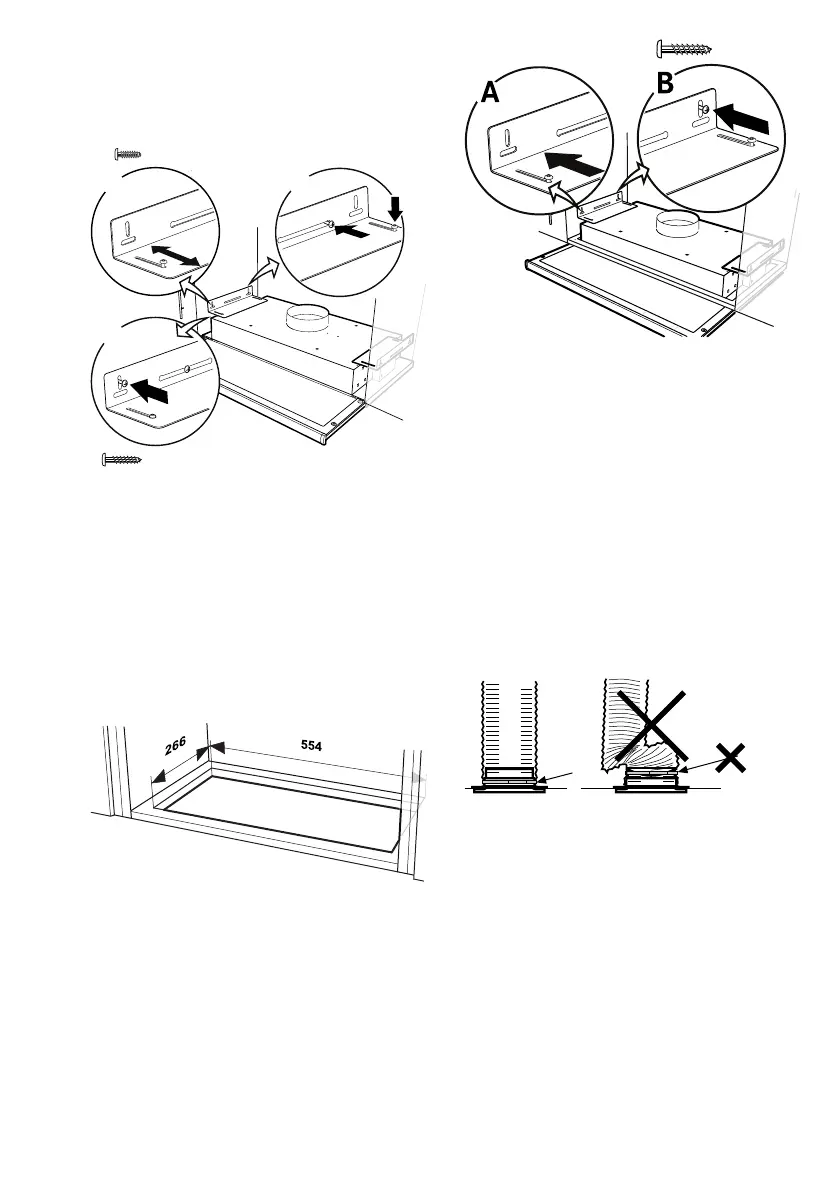

Fig. 4
Monter konsollene i kjøkkenhetten uten å
stramme skruene (3,5 x 6,5) helt til og ju-
ster konsollene slik at de passer mot skaps-
idene, Fig. 4A. Heng opp kjøkkenhetten i de
allerede monterte skruene i skapsiden.
Stram til skruene på konsollene og i veg-
gen, Fig. 4B. Lås fast konsollene med lå-
seskruer, Fig. 4C (3,5 x 13).
Montering i skap med bunn
Fig. 5
3,5 X 13
Fig. 6
Kjøkkenhetten monteres ved hjelp av
konsoller.
Sag ut et hull i skapbunnen i samsvar med
målene på bildet, Fig. 5. Fest konsollene så
langt inn det går på kjøkkenhetten. Skyv
kjøkkenhetten opp i hullet mot bunnen av
skapet. Trekk ut, Fig. 6A, og skru fast kon-
sollene i sidene på skapet, Fig. 6B, med
skruer 3,5 x 13. Stram fast konsollene i
kjøkkenhetten.
Tilkobling til avtrekkskanal.
Koble til kjøkkenhetten med rør eller slange
Ø 125 mm.
Fig. 7
Merk:
Ved montering av fleksibel kanal, må
denne være rett nærmest stussen, Fig.
7.
Fjerning av beskyttelsesplast
Fjern all beskyttelsesplast fra filteret og
eventuelle andre deler av produktet.
