INSTALLATION

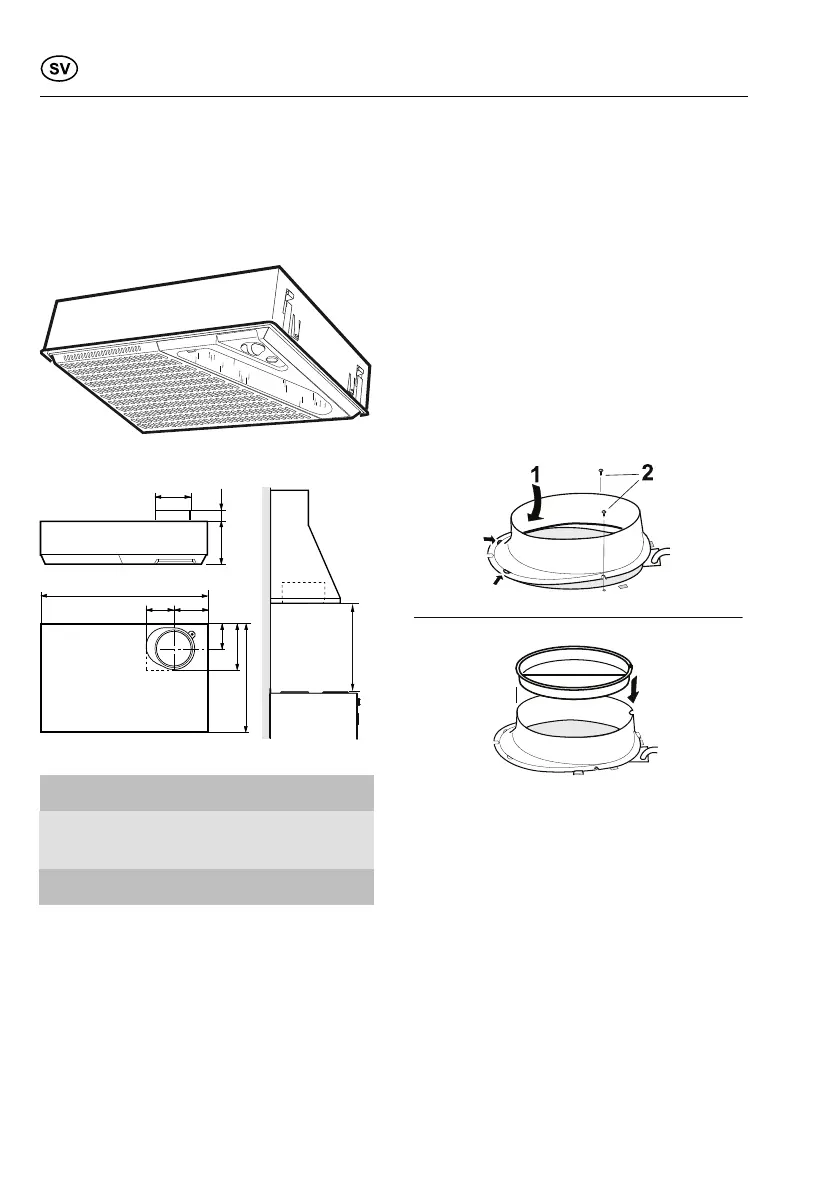

Spisfläkten är avsedd för montering infälld i
skåp eller designkupa. Spisfläkten är för-
sedd med LED-belysning och polyesterfilter.
Installation, användning, skötsel, underhåll
mm framgår av denna anvisning.
TEKNISKA UPPGIFTER
min. 400/650
95
104
88
164
442
292
120
40
Ø125
Fig.1
Mått
se Fig.1
Elektrisk
anslutning
230 V ~ med skyddsjord
Belysning LED 8 W, sockel E27
TILLBEHÖR
Trumsats för anslutning till imkanal. Anvis-
ning för montering av trumsats medföljer
den.
INSTALLATION
Obs!
Kasta inte bort de medföljande
demonteringsplåtarna.
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spisfläkten.
Elektrisk installation
Spisfläkten levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag. Vägguttaget ska vara åtkomligt efter
installation.
Montering anslutningsstos
A
B
Fig.2
Anslutningsstos och kallrasskydd levereras
inuti spisfläkten. Tag loss filtret.
Kallrasskyddet används för att minska
eventuellt bakdrag när spisfläkten inte
körs.
Fäst stosen på spisfläkten Fig.2A. Placera
därefter kallrasskyddet i stosen Fig.2B.
4
