Franke 400 - Installation

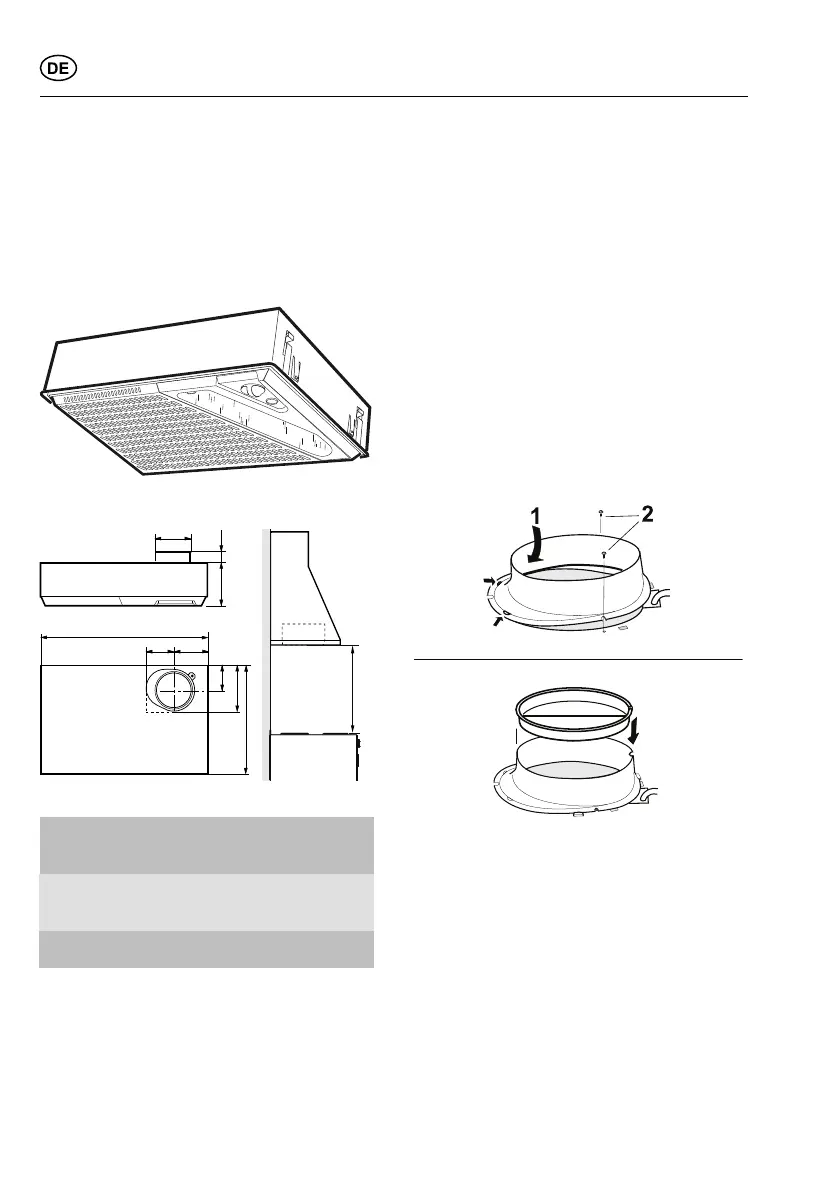

INSTALLATION
Das Dunstabzugsgebläse ist für eine ver-
senkte Montage in Schränken oder Design-
hauben vorgesehen. Das
Dunstabzugsgebläse ist mit LED-Beleuch-
tung und Polyesterfilter ausgestattet. Hin-
weise zu Installation, Nutzung, Pflege und
Wartung entnehmen Sie dieser Anleitung.
TECHNISCHE DATEN
min. 400/650
95
104
88
164
442
292
120
40
Ø125
Fig. 1
Sonstige
Abmessungen
siehe Fig. 1
Elektrischer
Anschluss
230 V ~ mit
Schutzerdung.
Beleuchtung LED 8 W, Fassung E27
ZUBEHÖR
Verbindungsrohr zum Anschluß an einen
Entlüftungsschacht. Eine Montageanleitung
für das Verbindungsrohr liegt bei.
INSTALLATION
Achtung!
Bewahren Sie die beiliegenden Demon-
tageplatten auf.
Montagekomponenten, Schrauben für die
Aufhängung usw. liegen dem Dunstabzugs-
gebläse bei.
Elektroinstallation
Das Dunstabzugsgebläse wird mit Kabel
und geerdetem Stecker zum Anschluss an
eine Steckdose geliefert. Die Steckdose
sollte nach der Installation weiterhin zu-
gänglich sein.
Montage des Anschlussstücks
A
B
Fig. 2
Anschlussstück und Fallluftschutz beifinden
sich bei Lieferung im Dunstabzugsgebläse.
Entfernen Sie den Filter.
Der Fallluftschutz dient zur Reduzierung ei-
nes eventuellen Rückluftzugs, wenn das
Dunstabzugsgebläse nicht verwendet wird.
Befestigen Sie das Anschlussstück am
Dunstabzugsgebläse Fig. 2A. Positionieren
Sie anschließend den Fallluftschutz im An-
schlussstück Fig. 2B.
18
