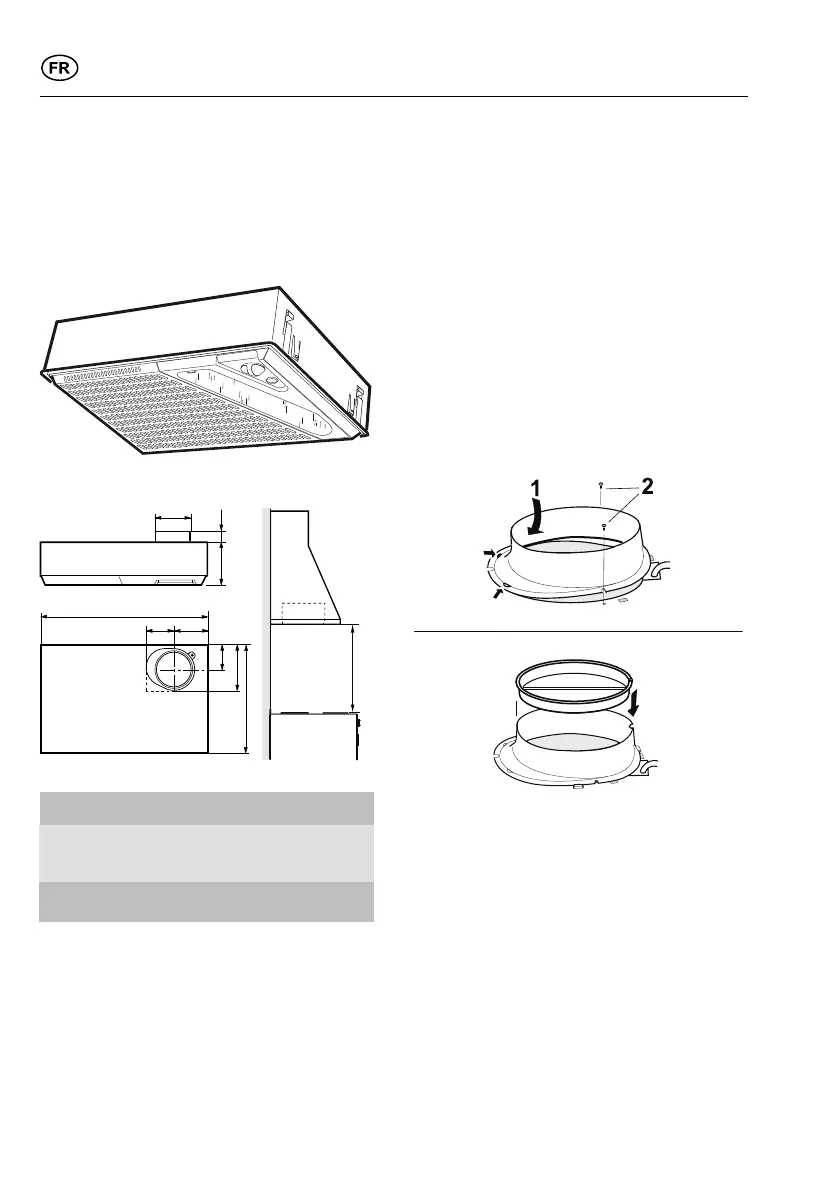

POSE DE LA HOTTE
Le ventilateur est prévu pour être encastré
dans une armoire ou une hotte murale. Le
ventilateur est pourvu d’un tube LED et
d’un filtre polyester. L'installation, l'utilisa-
tion, la maintenance, etc. sont décrites
dans ce guide.
INFORMATIONS TECHNIQUES
min. 400/650
95
104
88
164
442
292
120
40
Ø125
1
Dimensions
se 1
Raccordement
électrique
230 V ~ avec prise de
terre
Éclairage
LED 8 W, prise E27
ACCESSOIRES
Conduit à raccorder sur la gaine d'évacua-
tion de la cuisine. Une notice de montage
est fournie avec le conduit.
POSE DE LA HOTTE
Ne jetez pas les tôles de démontage
fournies.
Les pièces de montage, vis de fixation, etc.
sont fournies avec le ventilateur.
Installation électrique
Le ventilateur est fourni avec cordon d'ali-
mentation électrique pourvu d'une prise
mâle avec terre pour branchement sur une
prise murale avec terre. La prise murale
doit toujours être accessible une fois l'in-
stallation terminée.
Pose du manchon de raccordement
A
B
2
Le manchon de raccordement et le clapet
anti-retour sont fournis avec le ventilateur,
à l'intérieur de celui-ci. Déposez le filtre.
Le clapet anti-retour permet de réduire le ti-
rage inversé lorsque le ventilateur aspirant
ne tourne pas.
Fixez le manchon sur le ventilateur 2A. Puis
posez le clapet anti-retour dans le manchon
2B.
24
