Franke 400 - Page 25

Montage
3

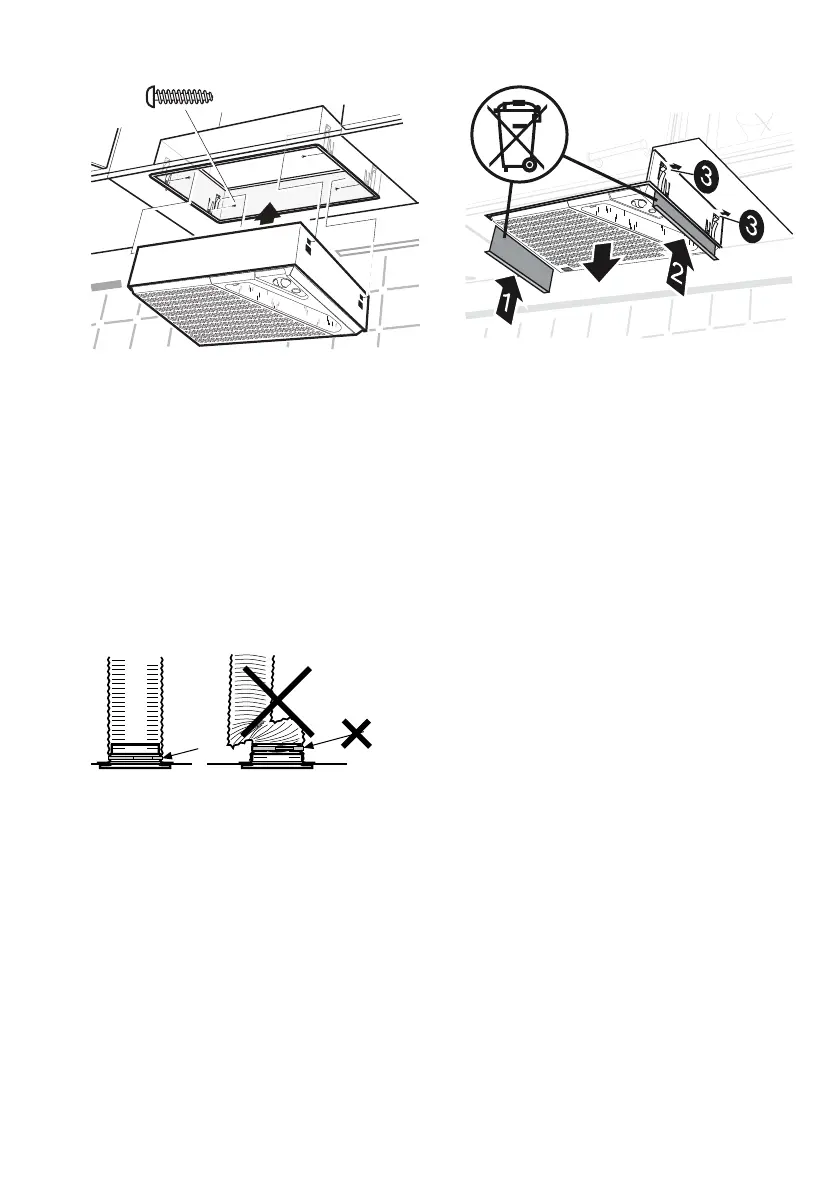

Le ventilateur se monte dans une armoire
murale au moyen du cadre de pose. 3.
Prévoir une ouverture de 453 x 298 mm.
Visser le cadre de pose dans l'ouverture au
moyen de 4 vis.
Loger ensuite la hotte dans le cadre en ap-
puyant jusqu'au déclic.
Raccordement à la conduite
d'extraction d'air
Raccordez le ventilateur avec un tuyau rigi-
de ou flexible de 125 mm de diamètre.
4
En cas de raccordement au moyen d'un
flexible, il faut tendre celui-ci afin qu'au-
cun coude ne soit possible, 4.
Instruction de démontage
5
Presser les tôles de démontage (1 et 2) ent-
re la hotte aspirante et le cadre de suspen-
sion pour dégager les ressorts (3). Dégager
la hotte du cadre (4) de suspension. 5
