Montage

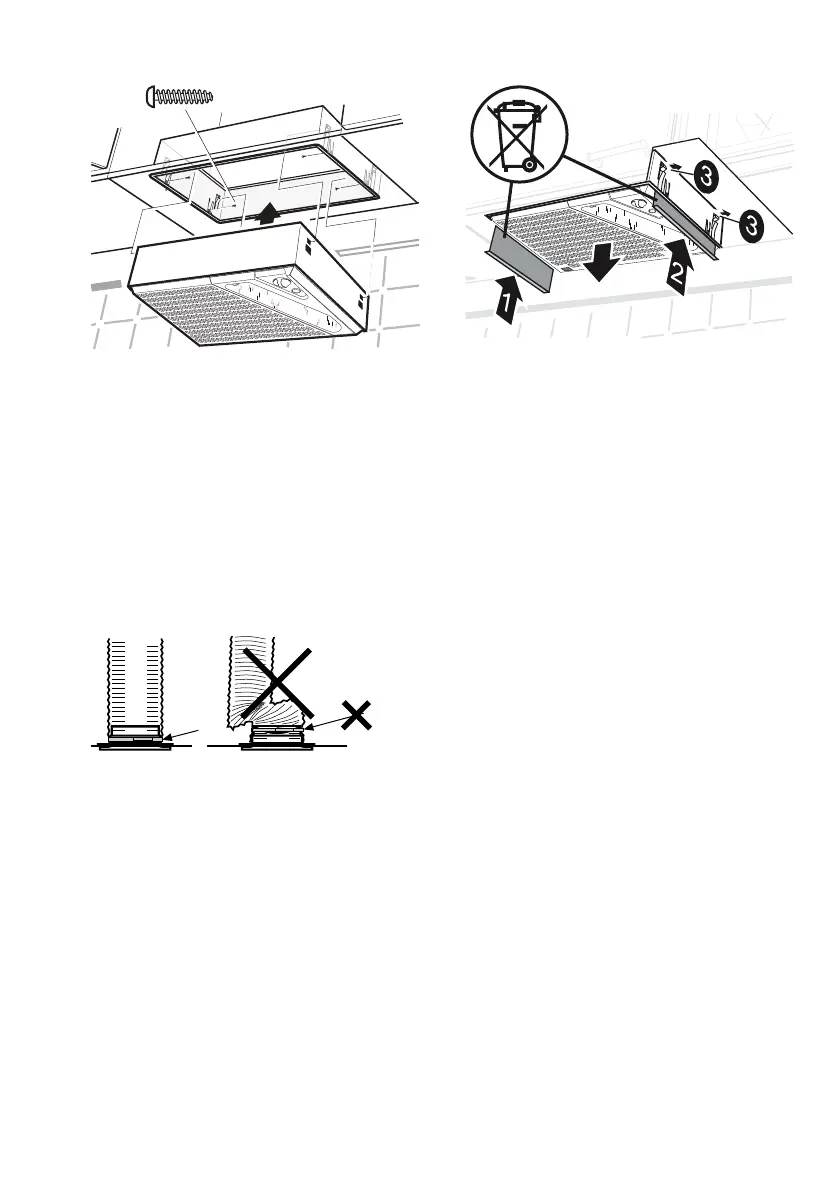

Fig. 3
Das Dunstabzugsgebläse kann per Aufhäng-
erahmen eingebaut werden. Fig. 3.
Schneiden Sie hierzu eine Öffnung von 453
x 298 mm. Befestigen Sie den Aufhängerah-
men mit 4 Schrauben in der Öffnung.
Drücken Sie das Dunstabzugsgebläse in
den Rahmen, bis es einrastet.
Anschluss am Abluftkanal
Schließen Sie das Dunstabzugsgebläse mit
einem Rohr oder Schlauch (Ø 125 mm) an.
Fig. 4
Achtung!
Bei der Montage mit einem Anschluss-
schlauch muss der Schlauch nahe dem
Anschluss gestreckt befestigt werden
Fig. 4.
Demontageanweisung
Fig. 5
Pressen die Demontageplatten (1 und 2)
nach oben zwischen Dunstabzugsgebläse
und Aufhängerahmen, um die Federn (3)
freizugeben. Ziehen Sie das Dunstabzugs-
gebläse vom Aufhängerahmen herunter,
Fig. 5.
