– 108 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
RU


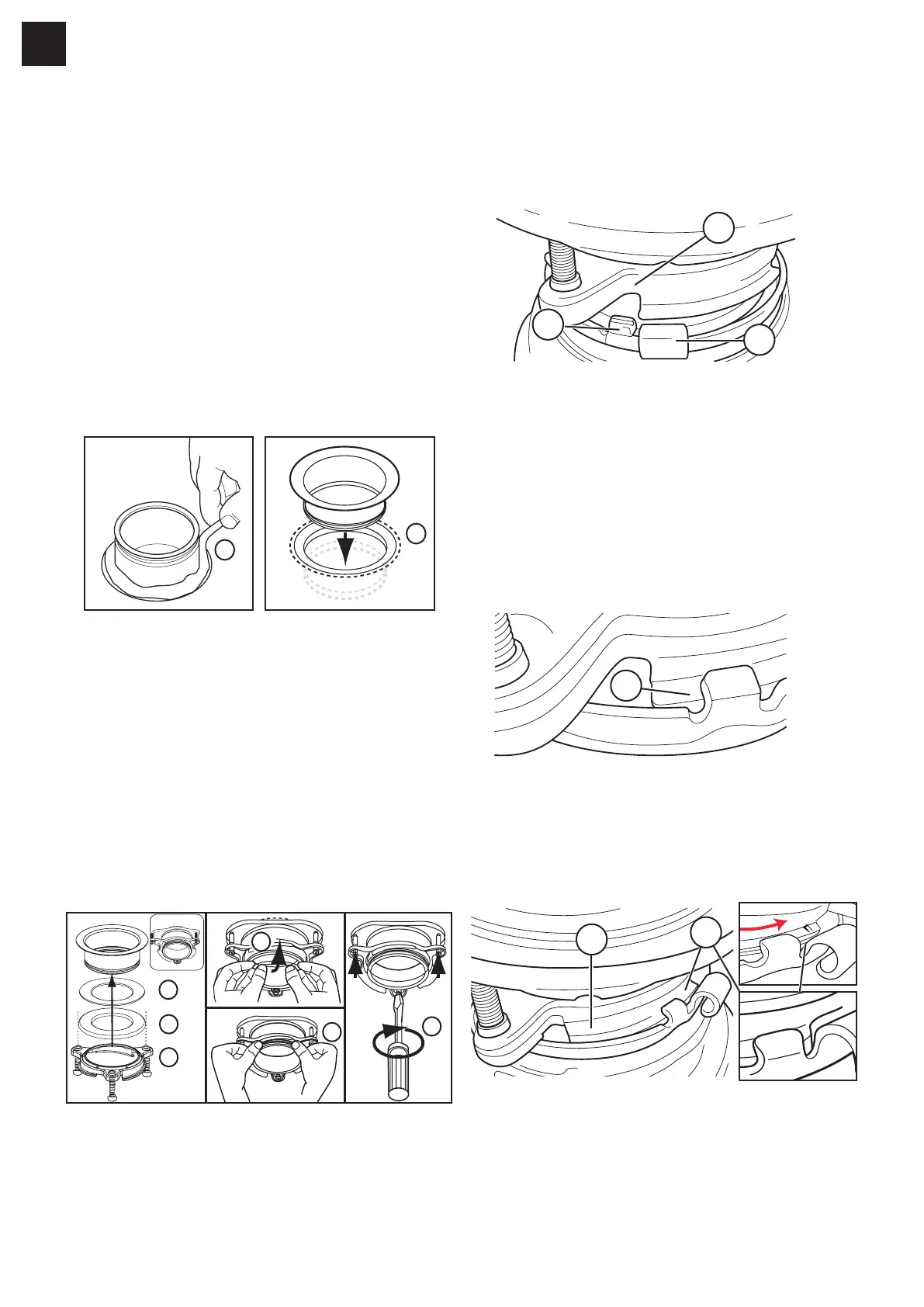

Прочие компоненты следует держать вместе в
порядке их разборки. Перед присоединением
измельчителя к сборному узлу под мойкой
убедитесь, что нижнее крепежное кольцо
на месте, а черное уплотнительное кольцо
по-прежнему плотно сидит в верхней части
отверстия измельчителя (не вынимайте
уплотнительное кольцо).

Убедитесь, что мойка чистая. Нанесите каплю
сантехнической замазки на фланец мойки (1).
Из верхней части мойки протолкните фланец
мойки вниз, прижав к сливному отверстию,
чтобы обеспечить надежное уплотнение (2). Не
двигайте и не поворачивайте фланец мойки
после посадки, чтобы не нарушить уплотнение.
1
2

Прижмите фланец мойки сверху тяжелым
предметом, например измельчителем
(подложите полотенце, чтобы не поцарапать
мойку).

Возьмите оставшуюся часть отложенного
сборного узла. Снизу мойки вставьте фибровую
прокладку (3), затем упорный фланец (4), а
после этого верхнее крепежное кольцо (5).

Удерживая вместе данные компоненты,
присоедините стопорное кольцо (6), раздвинув
его в стороны и уставив на фланец мойки (7)
так, чтобы оно зафиксировалось в канавке
фланца мойки (7).
3
4
5
6
7
8

Равномерно затяните три крепежных винта,
плотно прижав их к упорному фланцу (8). Не
затягивайте слишком туго.

Уберите излишки сантехнической замазки.

Присоедините измельчитель к верхнему
крепежному кольцу, совместив три крепежные
защелки на нижнем крепежном кольце со
скосами на верхнем крепежном кольце и
повернув против часовой стрелки.
A
C
B

На нижнем крепежном кольце (расположенном
на измельчителе) имеются три защелки,
которые прижимаются к скосам крепежного
кольца.
(A) указывает на верхнее крепежное кольцо.
(B) это защелка, которая скользит по скосу.
(C) это ушко, которое позволяет повернуть нижнее
крепежное кольцо.

При необходимости используйте отвертку в
качестве рычага.
D

Поднимите и поверните нижнее крепежное
кольцо против часовой стрелки так, чтобы все
три крепежные защелки зафиксировались по
краям (F) скосов (D) на верхнем крепежном
кольце.
F
E

При повороте нижнего крепежного кольца
против часовой стрелки каждая защелка
устанавливается на скосе верхнего крепежного
кольца (E) и фиксируется по краям (F).
