– 19 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
DE
ANSCHLUSS DER LEITUNGEN
Wenn der Geschirrspüler und/oder Überlauf nicht
angeschlossen werden muss, gehen Sie zum
nächsten Abschnitt.
Wenn Sie einen Geschirrspüler verwenden, sollte
dieser vorzugsweise direkt mit dem relevanten
Anschluss im Siphon verbunden werden. Wenn im
Siphon kein Anschluss für einen Geschirrspüler
vorhanden ist, gehen Sie wie folgt vor:

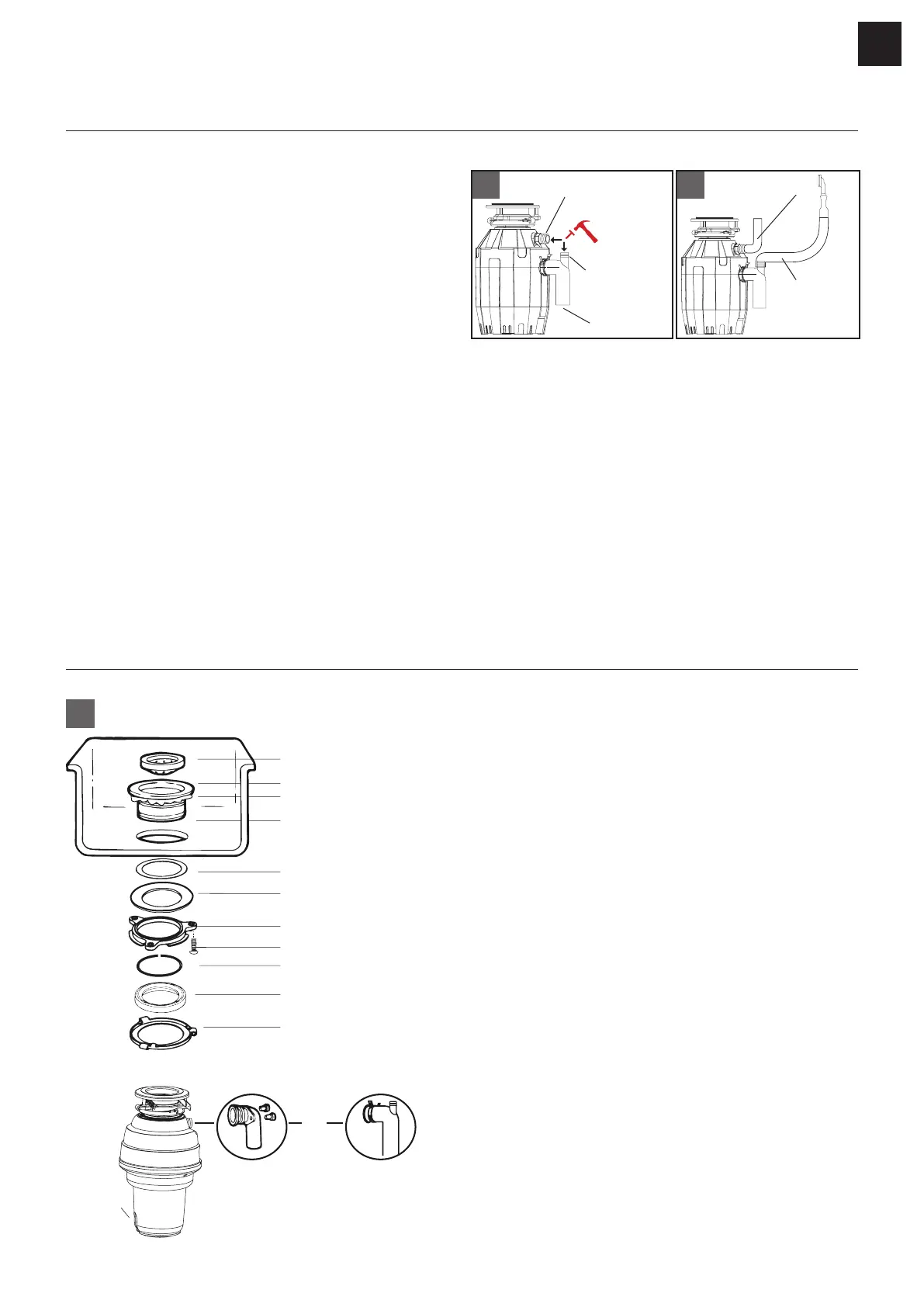

Klopfen Sie mit einem stumpfen Werkzeug (wie
einem Stahlkörner oder einem Holzdübel) den
gesamten Stopfen heraus (Abb. 2A). Verwenden
Sie dazu keinesfalls einen Schraubendreher
oder ein scharfes Werkzeug. (Wenn der Stopfen
nach dem Herausklopfen in den Entsorger fällt,
müssen Sie ihn entweder entfernen oder beim
Betrieb des Entsorgers zerkleinern. Dadurch wird
der Entsorger keinesfalls beschädigt, allerdings
erfordert die Zerkleinerung eine gewisse Zeit).
2B
Überlauf-
schlauch
Geschirrspüler-
schlauch
2A
Anschluss des
Überlaufs
Anschluss des
Geschirrspülers
Anschluss des
Siphons
Verbinden Sie den Überlaufschlauch (Abb.
2B) mithilfe der Schlauchschelle. Wenn die
Schlauchgröße abweicht, benötigen Sie einen
abgesetzten Gummiadapter.
Verbinden Sie den Geschirrspülerschlauch (Abb.
2B) mithilfe der Schlauchschelle. Vergewissern
Sie sich, dass alle Leitungsanschlüsse dicht
sind und alle relevanten Vorschriften für
Klempnerarbeiten erfüllen. Lassen Sie das Wasser
laufen und prüfen Sie auf Leckagen.
INSTALLATION DER MONTAGEEINHEIT
Ausbaubarer
Spritzschutz
Spülbeckenflansch
Kitt für Klempnerarbeiten
(nicht enthalten)
Spülbecken
Oberer Montagering
Montageschraube
Haltering
Polsterring
Unterer Montagering
Gummidichtung
Rückstell
-Taste
Faserdichtung
Stützflansch
Satz aus Winkelstückflansch & Schrauben (2)
Winkelstück
Federklemmenring
Winkelstück
Nut
oder
CE-XX
TE-XX
3
HINWEIS: Die Montagekomponenten sind
im Lieferzustand in derselben Reihenfolge
zusammengebaut, in der sie im Spülbecken
zusammengebaut werden. Achten Sie daher
genau auf die Reihenfolge der Komponenten des
Montagesystems, bevor Sie diese zerlegen.
Der Polsterring und der untere Montagering
verbleiben während der Installation
am Entsorger. Zerlegen Sie die anderen
Komponenten der Montageeinheit, indem Sie
den unteren Montagering im Uhrzeigersinn
drehen, bis die unteren Montageringlaschen von
der Rampe des oberen Montagerings gleiten.
Dadurch können Sie die obere Einheit von der
verbleibenden unteren Montageeinheit trennen.
Lösen Sie die 3 Montageschrauben bis der obere
Montagering an die Oberseite des Stützflansches
bewegt werden kann. Lösen Sie den Haltering mit
einem Schraubendreher.
