– 69 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
EL

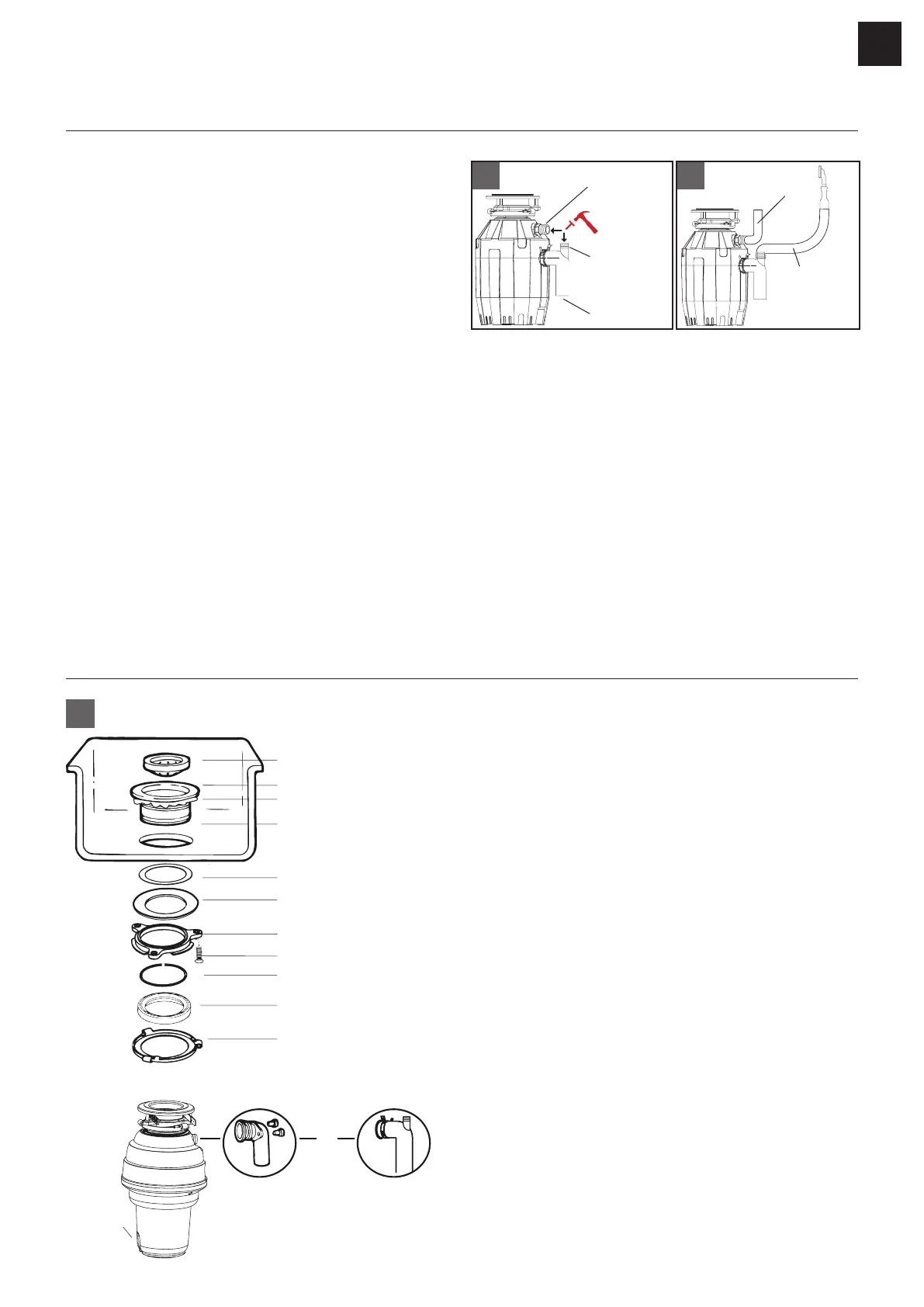

ΥΔΡΑΥΛΊΚΗ ΣΥΝΔΕΣΗ
Αν δεν πρόκειται να συνδεθεί πλυντήριο πιάτων ή/
και διάταξη υπερχείλισης, προχωρήστε στην επόμενη
ενότητα.
Αν χρησιμοποιείτε πλυντήριο πιάτων, θα πρέπει
κατά προτίμηση να συνδεθεί απευθείας στην
αντίστοιχη σύνδεση του σιφονιού. Αν δεν υπάρχει
διαθέσιμη σύνδεση πλυντηρίου πιάτων στο σιφόνι,
ολοκληρώστε την παρακάτω διαδικασία:

Χρησιμοποιώντας ένα αμβλύ εργαλείο (χαλύβδινη
πόντα ή ξύλινη σφήνα), κτυπήστε την τάπα
για να αφαιρεθεί εξ ολοκλήρου (εικ. 2A). Μη
χρησιμοποιήστε κατσαβίδι ή αιχμηρό εργαλείο.
(Αν η τάπα πέσει μέσα στον σκουπιδοφάγο,
μπορείτε να την αφαιρέσετε ή να την αφήσετε
να τεμαχιστεί, όταν ο σκουπιδοφάγος τεθεί σε
λειτουργία. Δεν πρόκειται να προκληθεί καμία
ζημιά στον σκουπιδοφάγο, απλώς θα χρειαστεί
κάποιος χρόνος για τον τεμαχισμό).
2B
Εύκαμπτος
σωλήνας
υπερχείλισης
Εύκαμπτος σωλήνας
πλυντηρίου πιάτων
2A
Σύνδεση
υπερχείλισης
Σύνδεση
πλυντηρίου
πιάτων
Σύνδεση
σιφονιού

Συνδέστε τον εύκαμπτο σωλήνα υπερχείλισης (εικ.
2B) χρησιμοποιώντας σφιγκτήρα. Αν το μέγεθος
του εύκαμπτου σωλήνα διαφέρει, θα χρειαστείτε
έναν λαστιχένιο προσαρμογέα με διαβαθμίσεις.

Συνδέστε τον εύκαμπτο σωλήνα του πλυντηρίου
πιάτων (εικ. 2B) χρησιμοποιώντας σφιγκτήρα.
Βεβαιωθείτε ότι όλες οι υδραυλικές συνδέσεις
είναι σφιγμένες και ότι έχουν τηρηθεί όλα τα
πρότυπα και όλοι οι κανονισμοί σχετικά με τις
υδραυλικές συνδέσεις. Αφήστε το νερό να τρέξει
και ελέγξτε αν υπάρχουν τυχόν διαρροές.
ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΤΟΠΟΘΕΤΗΣΗΣ
Αφαιρούμενο
προστατευτικό πιτσιλίσματος
Φλάντζα νεροχύτη
Στόκος υδραυλικών εργασιών
(δεν περιλαμβάνεται)
Νεροχύτης
Επάνω δακτύλιος
τοποθέτησης
Βίδα στερέωσης
Δακτύλιος συγκράτησης
Δακτύλιος απόσβεσης
Κάτω δακτύλιος τοποθέτησης
Λαστιχένιος στεγανοποιητικός δακτύλιος
Κουμπί
επαναφοράς
Στεγανοποιητικός
δακτύλιος από ίνες
Φλάντζα στήριξης
Φλάντζα καμπύλης και σετ βιδών (2)
Καμπύλη
Ελατηριωτός δακτύλιος
σύσφιγξης
Καμπύλη
Εγκοπή
ή
CE-XX
TE-XX
3
ΣΗΜΕΙΩΣΗ: Τα εξαρτήματα στερέωσης είναι
συναρμολογημένα στη συσκευασία με τη σειρά που
θα συναρμολογηθούν και στον νεροχύτη, επομένως
προσέξτε τη σειρά των εξαρτημάτων του συστήματος
τοποθέτησης, προτού τα αποσυναρμολογήσετε.

Ο δακτύλιος απόσβεσης και ο κάτω δακτύλιος
τοποθέτησης παραμένουν συνδεδεμένοι
στον κάδο κατά την εγκατάσταση. Αφαιρέστε
τα υπόλοιπα εξαρτήματα του συστήματος
τοποθέτησης περιστρέφοντας τον κάτω δακτύλιο
τοποθέτησης δεξιόστροφα έως ότου οι γλωττίδες
του βγουν από τις υποδοχές του επάνω δακτυλίου
τοποθέτησης. Έτσι θα μπορείτε να διαχωρίσετε το
επάνω μέρος του συστήματος τοποθέτησης από
το υπόλοιπο κάτω μέρος του.

Ξεβιδώστε τις 3 βίδες στερέωσης έως ότου ο
επάνω δακτύλιος τοποθέτησης να μπορεί να
μετακινηθεί στην κορυφή της φλάντζας στήριξης.
Αφαιρέστε τον δακτύλιο συγκράτησης με ένα
κατσαβίδι.
