МОНТАЖ САНТЕХНИКИ
Если присоединение посудомоечной машины и
(или) переливной трубы не требуется, перейдите к
следующему разделу.
Посудомоечную машину желательно присоединять
непосредственно к соответствующему патрубку
сифона. Если в сифоне не предусмотрен патрубок
для присоединения посудомоечной машины,
выполните указанные ниже процедуры:


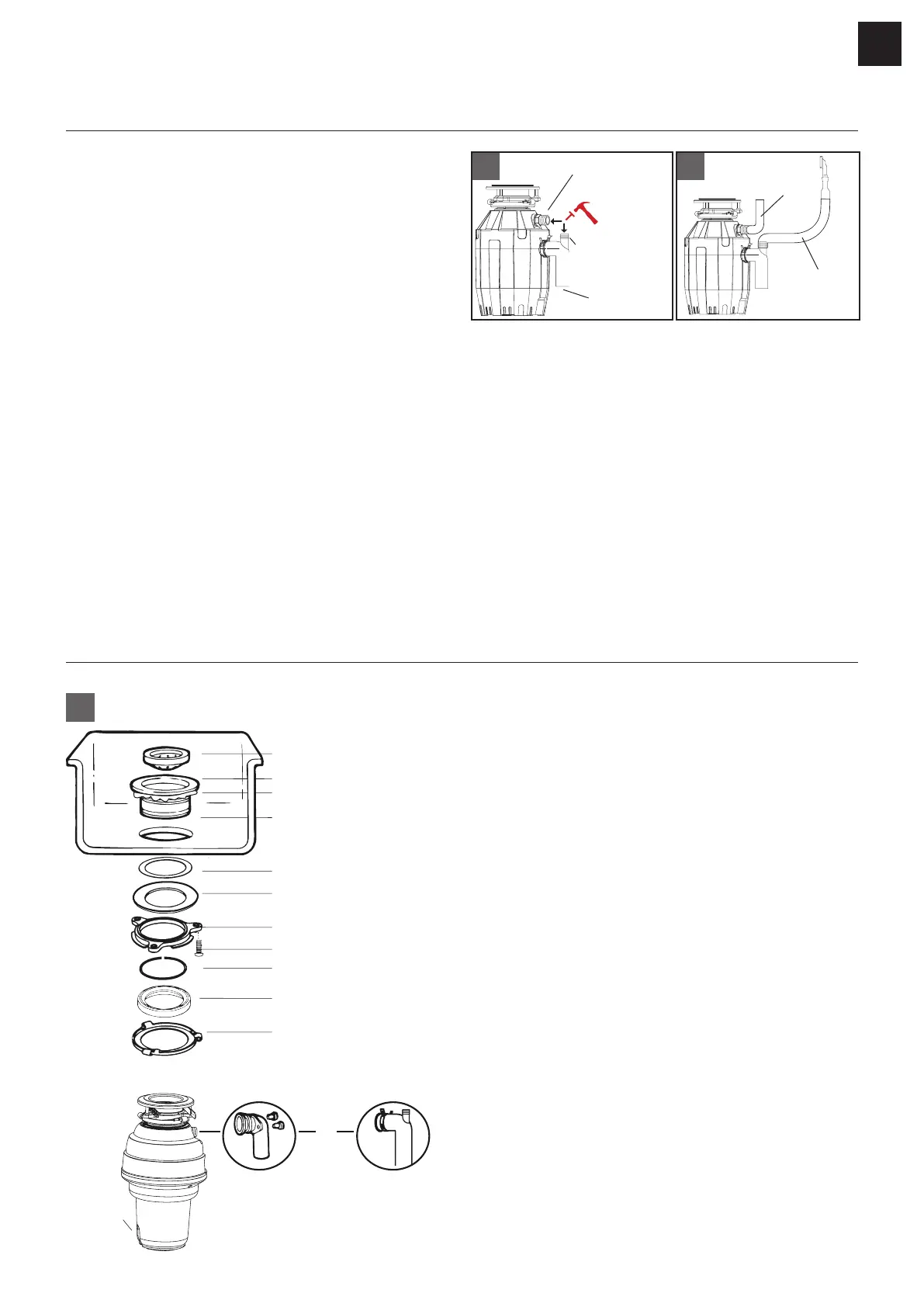

Тупым предметом (стальным кернером
или деревянной шпонкой) полностью
выбейте заглушку (рис. 2A). Не используйте
отвертку или острый предмет (если выбитая
заглушка попадет внутрь измельчителя, ее
можно извлечь или разрезать при запуске
измельчителя. Это не повредит измельчитель,
однако займет некоторое время).
2B
Переливной
шланг
Шланг
посудомоечной
машины
2A
Патрубок
переливного
шланга
Патрубок для
присоединения
посудомоечной
машины
Патрубок
сифона

Присоедините переливной шланг (рис. 2B)
с помощью хомута. Если диаметр шланга
отличается, следует использовать резиновый
переходник.

Присоедините шланг посудомоечной машины
(рис. 2B) с помощью хомута. Убедитесь, что
сантехнические изделия надежно закреплены
и отвечают всем нормам и правилам по
водоснабжению и канализации зданий.
Откройте кран, чтобы убедиться в отсутствии
утечек.
МОНТАЖ СБОРНОГО УЗЛА
Съемный
брызгозащитник
Фланец мойки
Сантехническая замазка
(в комплект поставки не входит)
Мойка
Верхнее крепежное кольцо
Крепежный винт
Стопорное кольцо
Уплотнительное кольцо
Нижнее крепежное кольцо
Резиновая прокладка
Кнопка
сброса
Фибровая прокладка
Упорное кольцо
Фланец коленчатого патрубка в комплекте с винтом (2)
Коленчатый патрубок
Пружинный хомут
Коленчатый патрубок
Канавка
или
CE-XX
TE-XX
3
ПРИМЕЧАНИЕ: Компоненты сборного узла
поставляются в собранном виде. Они монтируются
на мойку в том же порядке, поэтому перед
их разборкой следует учесть порядок сборки
компонентов.

При монтаже измельчителя уплотнительное
кольцо и нижнее крепежное кольцо
устанавливаются в сборе. Разберите
остальные компоненты сборного узла,
повернув нижнее крепежное кольцо по
часовой стрелке так, чтобы защелки нижнего
крепежного кольца соскочили со скоса
верхнего монтажного кольца. После этого
можно будет разъединить верхнюю и нижнюю
части узла.

Отвинтите три крепежных винта так, чтобы
можно было расположить верхнее крепежное
кольцо поверх упорного кольца. Снимите
стопорное кольцо отверткой.
