– 44 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
IT
Collegamento elettrico
Collegare il tritarifiuti solo a una presa corretta.
La presa alla quale è collegato questo
elettrodomestico deve essere controllata da un
interruttore.
AVVERTIMENTO: Un collegamento errato del
conduttore di terra può provocare il rischio di
folgorazione. Chiedere la consulenza di un
elettricista qualificato in caso di dubbi riguardo alla
corretta messa a terra. Non modificare la spina
fornita con il dispositivo nel caso in cui non entrasse
nella presa. Chiedere a un elettricista qualificato di
posizionare una presa corretta.
Istruzioni per la messa a terra
PER TRITARIFIUTI DOTATI DI CAVO DI
ALIMENTAZIONE CON MESSA A TERRA
Questo dispositivo deve essere collegato a terra.
In caso di malfunzionamento o guasto, la messa
a terra fornisce un percorso di minore resistenza
alla corrente elettrica e riduce il rischio di
folgorazione. Il dispositivo è dotato di un cavo con
conduttore con spina di messa a terra.
La spina deve essere inserita in una presa adatta,
correttamente installata e con una messa a terra
che rispetta tutta le normative e ordinanze locali.
Se il cavo di alimentazione è danneggiato deve
essere sostituito dal costruttore, da un suo
tecnico del servizio di assistenza o comunque da
una persona con qualifica similare, in modo da
prevenire ogni rischio.
La rimozione del cavo di alimentazione collegato
o della spina invalida la garanzia.

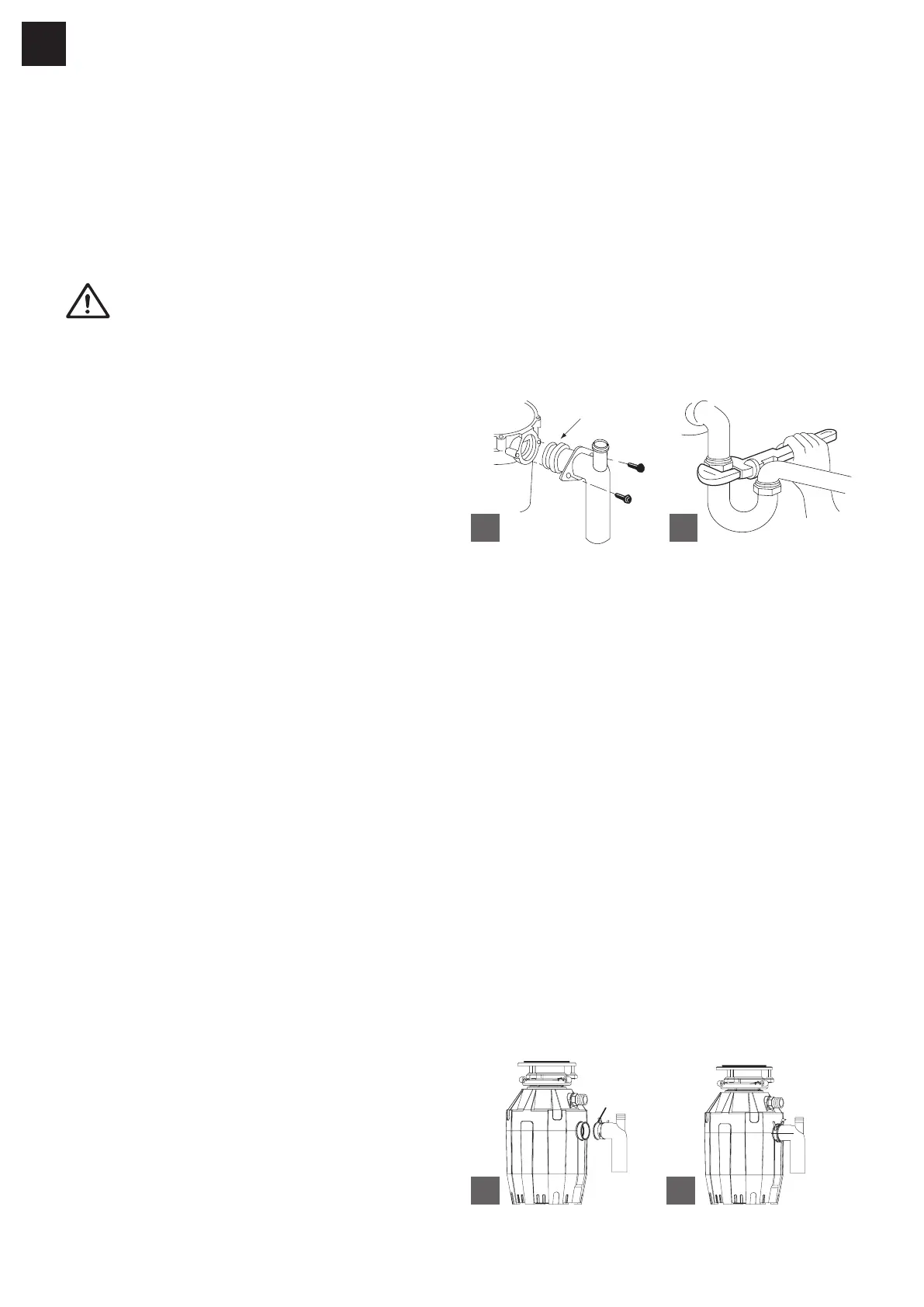

Collegamento dell'angolo dello scarico
MODELLI CE-50, CE-75, TE-75S
Collegare l'angolo dello scarico al tritarifiuti
facendo scorrere la flangia contro la guarnizione
in gomma sull'angolo e serrando le viti nel
tritarifiuti (fig. 4A). Quindi collegare la parte
inferiore dell'angolo serrando il dado scorrevole
(fig. 4B). In caso di utilizzo di tubo diritto, deve
essere dotato di labbro simile a quello presente
sull'angolo. Rimuovere la guarnizione dall'angolo
e installarla sul tubo diritto con l'estremità piatta
della guarnizione rivolta verso l'apertura di scarico
del tritarifiuti.
4A 4B
DISSIPATORE A P
GUARNIZIONE
IN GOMMA
Se si sta collegando una lavastoviglie, tornare
alla sezione COLLEGAMENTO IDRAULICO (2A-
B). Altrimenti, verificare che tutti i collegamenti
siano saldi e rispettino le normative e ordinanze
in materia di idraulica. Far scorrere dell'acqua e
controllare la presenza di perdite.
MODELS TE-50, TE-75, TE-125, TE-125BF
Abbassare le alette presenti sul morsetto a
molla per rimuoverlo dal manicotto in gomma.
Far scivolare il morsetto a molla sul lato liscio
dell'angolo e farlo scorrere verso il lato con labbri
dell'angolo (fig. 4C).
Inserire l'angolo di scarico nel manicotto in
gomma in modo che il labbro dell'angolo si
insedi nella scanalatura all'interno del manicotto
in gomma. Collocare il morsetto a molla sul
manicotto in gomma e fissarlo (fig. 4D). Se si
utilizza un tubo diritto, usare un tubo con labbro
che corrisponda a quello sull'angolo fornito con il
tritarifiuti.
4C
ANELLO
ELASTICO
A MOLLA
4D
