Franke FDW 4510 E8P E - Installazione

55
IT
SISTEMA DI ADDOLCIMENTO DELL’ACQUA
L’addolcitore riduce automaticamente la durezza dell’acqua, impeden-
do la formazione di calcare sulla serpentina e contribuendo a migliora-
re l’ecienza di lavaggio.
Questo sistema si rigenera con il sale, che deve essere perciò rab-
boccato quando il serbatoio del sale è vuoto.
La frequenza di rigenerazione dipende dal livello di durezza imposta-
to - con la durezza dell’acqua impostata al livello 3, la rigenerazione
avviene ogni 6 cicli Eco.
COLLEGAMENTO DELL’ALIMENTAZIONE IDRICA
L’adattamento dell’alimentazione idrica a ni di installazione deve
essere eseguito soltanto da tecnici qualicati.
I tubi di carico e scarico dell’acqua possono essere orientati verso de-
stra oppure verso sinistra, a seconda di quanto necessario per ottenere
la migliore installazione possibile.
Accertarsi che la lavastoviglie non presenti tubi piegati o schiacciati.
.....................................................................................................................................................................................
RACCORDO DEL TUBO DI CARICO ACQUA
• Far scorrere l’acqua no a quando sia perfettamente pulita.
• Fissare saldamente in posizione il tubo di carico e aprire il rubinetto.
Nel caso in cui il tubo di carico non sia sucientemente lungo, contat-
tare il distributore o un tecnico specializzato.
La pressione dell’acqua deve essere compresa nei valori riportati nella
tabella con le caratteristiche tecniche; in caso contrario la lavastoviglie
potrebbe non funzionare correttamente.
Accertarsi che i tubi non siano piegati né schiacciati.
SPECIFICHE PER IL RACCORDO DEL TUBO DI ALIMENTAZIONE ACQUA:
.....................................................................................................................................................................................

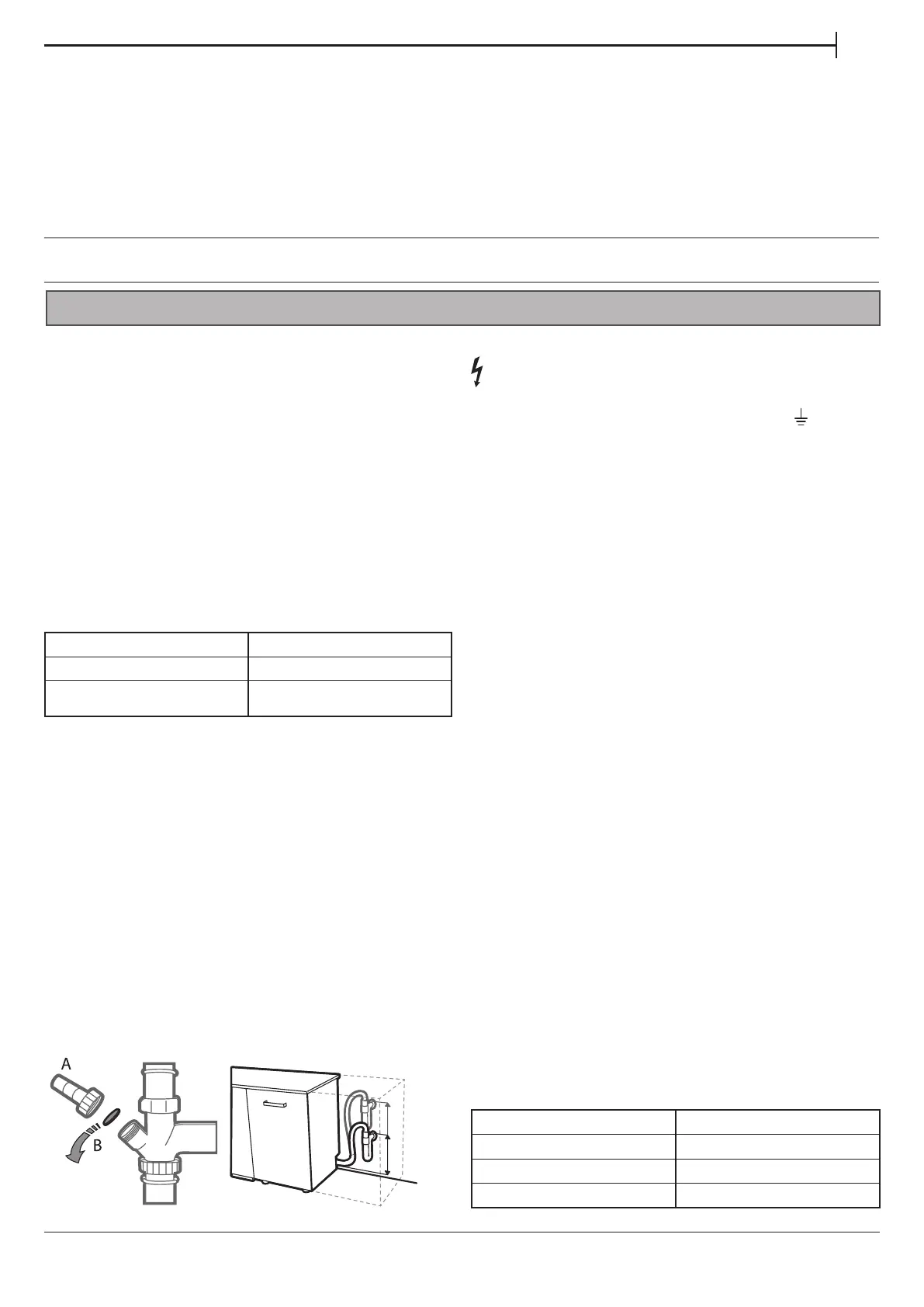

RACCORDO DEL TUBO DI SCARICO ACQUA
Collegare il tubo di scarico a un apposito condotto con diametro
minimo di 2 cm A.
L’altezza del raccordo del tubo di scarico deve essere compresa tra 40
e 80cm dal livello del pavimento o dalla supercie di appoggio della
lavastoviglie.
Prima di collegare il tubo di scarico dell’acqua allo scarico del
lavandino, togliere il tappo di plastica B.
.....................................................................................................................................................................................
DISPOSITIVO DI PROTEZIONE ANTIRIFLUSSO
Dispositivo antiriusso. Per evitare il vericarsi di riussi, la lavastoviglie:
- è munita di specico dispositivo per l’interruzione del usso di
alimentazione dell’acqua in caso di anomalie di funzionamento o di
perdite all’interno dell’apparecchio.
Alcuni modelli sono muniti anche del dispositivo di sicurezza
supplementare New Aqua Stop, che garantisce la protezione
antiriusso anche in caso di rottura del tubo di alimentazione.
Non tagliare il tubo di carico dell’acqua per nessun motivo poiché esso
contiene anche componenti elettrici sotto tensione..
COLLEGAMENTO ALLA RETE ELETTRICA
Avvertenza: Non tagliare il tubo di carico dell’acqua per nessun mo-
tivo poiché esso contiene anche componenti elettrici sotto tensione.
Prima di inserire la spina nella presa elettrica, vericare quanto segue:
• la presa elettrica è munita di collegamento a massa ed è
conforme alle normative vigenti;
• la presa elettrica è in grado di sopportare il valore massimo di carico
previsto per l’apparecchio, riportato sulla targhetta posta all’interno
della porta (vedere DESCRIZIONE GENERALE).
• la tensione di alimentazione corrisponde all’intervallo di valori
riportato sulla targhetta posta all’interno della porta.
• la presa elettrica è compatibile con la spina dell’apparecchio.
Nel caso in cui non vi sia compatibilità, rivolgersi a un tecnico
autorizzato anché sostituisca la spina (vedere ASSISTENZA). Non
utilizzare cavi di prolunga o prese multiple. Dopo aver completato
l’installazione dell’apparecchio, vericare che il cavo di alimentazione
e la presa elettrica siano facilmente accessibili.
Il cavo non deve risultare né eccessivamente piegato né schiacciato.
Per scongiurare la possibilità di qualsiasi rischio, in caso di
danneggiamento del cavo di alimentazione elettrica è necessario
adare la sua sostituzione al costruttore o al relativo Servizio di
assistenza tecnica.
In caso di inosservanza della precedente raccomandazione la Società
non è in alcun modo responsabile di eventuali incidenti.
.....................................................................................................................................................................................
POSA E LIVELLAMENTO
1. Sistemare la lavastoviglie su supercie solida e piana. In presenza di
pavimentazione non in piano, è possibile regolare l’altezza del piedi-
no anteriore dell’apparecchio no a ottenere il livellamento corretto.
Il corretto livellamento dell’apparecchio rende la sua installazione
più stabile e molto meno soggetta a spostamenti o a vibrazioni con
eccessiva rumorosità durante il funzionamento.
2. Prima di incassare la lavastoviglie nel relativo vano, applicare la
striscia adesiva trasparente sotto il ripiano in legno per proteggerlo
da eventuali formazioni di condensa.
3. Sistemare la lavastoviglie in modo che i pannelli laterali o il lato
posteriore siano a contatto con i mobiletti adiacenti o con il muro.
L’apparecchio in questione può essere incassato anche sotto un
singolo piano di lavoro.
4. Per regolare l’altezza del piedino posteriore, ruotare la boccola
esagonale di colore rosso posta nel centro della parte inferiore del
lato anteriore mediante chiave esagonale da 8 mm. Per aumentare
l’altezza del piedino ruotare la chiave in senso orario e ruotarla
invece in senso antiorario per diminuirla.
.....................................................................................................................................................................................
DIMENSIONI E CAPACITÀ:
ALIMENTAZIONE ACQUA fredda o caldo (valore max. 60°C)
CARICO ACQUA 3/4”
PRESSIONE ACQUA
0,05 ÷ 1 MPa (0,5 ÷ 10 bar)
7,25 – 145 psi
MIN 40 cm
MAX 80 cm
LARGHEZZA 448 mm
ALTEZZA 820 mm
PROFONDITÀ 555 mm
CAPIENZA 10 coperti standard
Nel caso in cui si renda improvvisamente necessario spostare l’apparecchio, mantenerlo in ogni caso in posizione verticale; solo se
assolutamente necessario, ribaltarlo sulla schiena.
INSTALLAZIONE
Il processo di rigenerazione inizia durante il risciacquo nale e termina
nella fase di asciugatura, prima del termine del ciclo.
• Ogni rigenerazione comporta: un consumo di ~3,5 litri d’acqua;
• Un prolungamento di 5 minuti della normale durata del ciclo;
• Un consumo di energia minore di 0,005 kWh.
