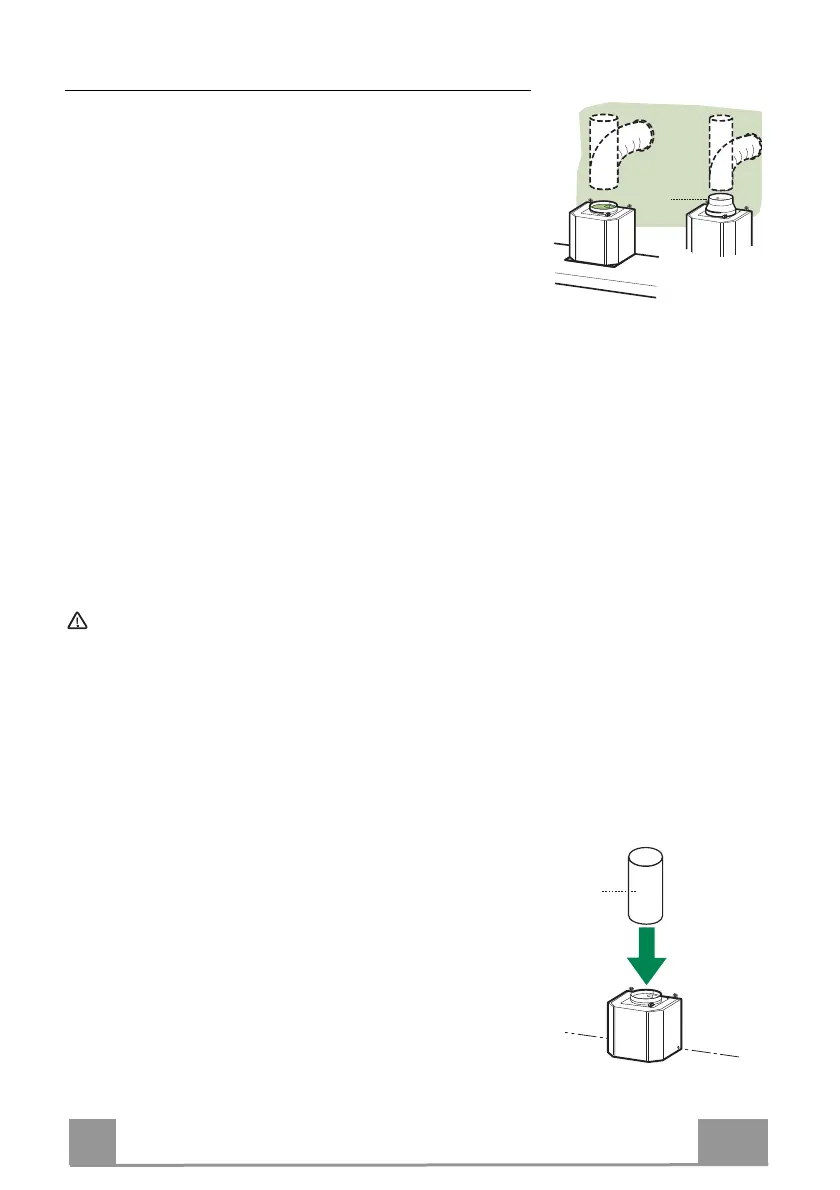

Luftaustrittanschluss Abluftversion
Für die Installation als Abluftversion die Haube mittels eines starren
oder flexiblen Rohrs mit ø 150 oder 120 mm, das vom Installateur
ausgewählt wird, an die Ableitung anschließen. Das Rohr kann so-
wohl an der Oberseite, als auch an der Rückseite der Haube austre-
ten.
LUFTAUSTRITT AN DER RÜCKSEITE
• Für die Erstellung der Abzugsöffnung ist das Schema zu befolgen,
welches im Absatz über die Wandbohrung aufgeführt ist.
• Für den Anschluss mit einem Rohr mit ø 120 mm den
Reduzierflansch 9 am Austritt am Haubenkörper einsetzen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Die eventuell vorhandenen Aktivkohlefilter ausbauen.
LUFTAUSTRITT AN DER OBERSEITE
• Für Anschlüsse mit Rohr ø 150 mm die Haube mittels eines starren
oder flexiblen Rohrs an die Luftableitung anschließen.
• Für den Anschluss mit einem Rohr mit ø 120 mm den
Reduzierflansch 9 am Austritt am Haubenkörper einsetzen.
• Die Haube mittels eines starren oder flexiblen Rohrs an die
Luftableitung anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Die eventuell vorhandenen Aktivkohlefilter ausbauen.
Achtung! Alle Querschnittänderungen oder Richtungsände-
rungen des Abluftkanals reduzieren die Leistung der Haube.
LUFTAUSTRITT BEI DER UMLUFTVERSION
• Das mitgelieferte PVC Rohr 7 in den Austritt des Pumpen-
körpers stecken.
• Das Rohr bis zum Anschlag einschieben.
7
ø 150
