DE
3
39
fig.2
12e
12e
8c
12e
ø 120
fig.1
12b

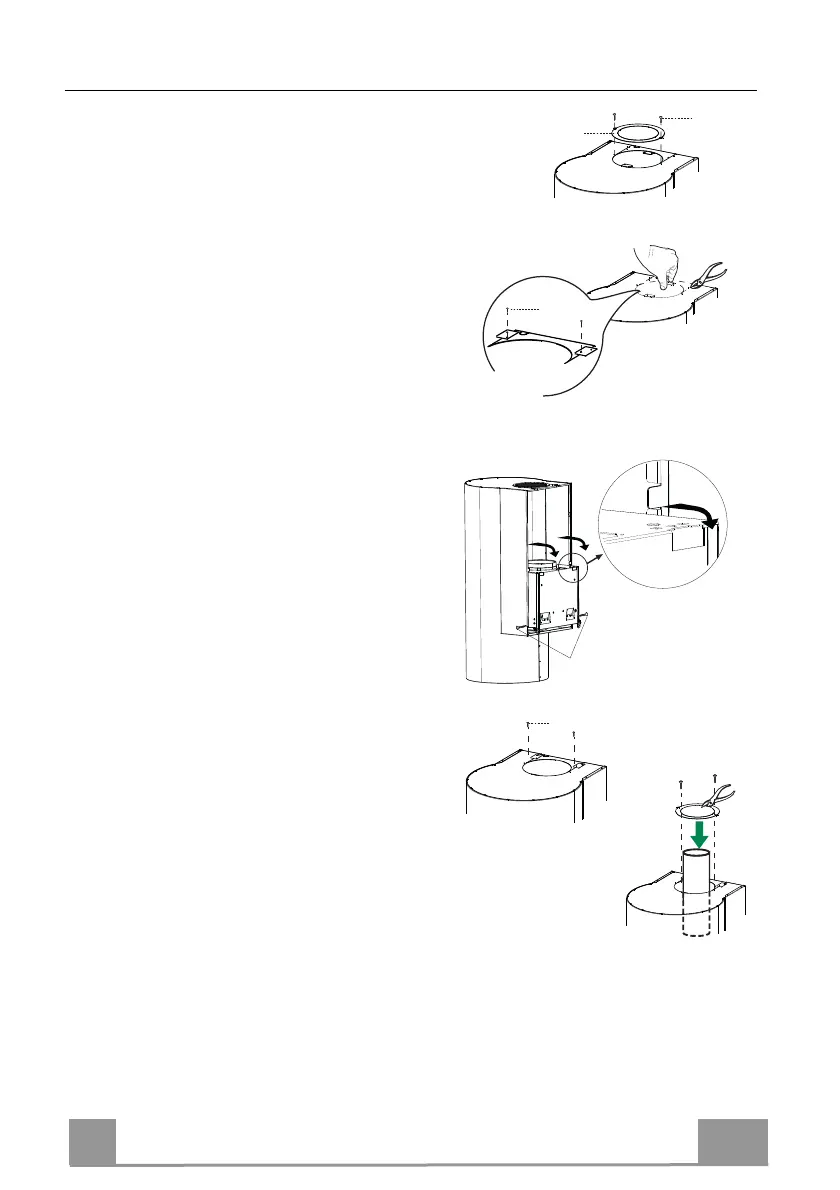

Montage des Haubenkörpers bei der Abluftversion
Abluftversion, hinterer Austritt
• Falls der Luftaustritt an der Rückseite der Haube gewählt
wurde, muss die Reduktionskappe des Luftaustritts 8c mit 2
den mitgelieferten Schrauben 12e an der Oberseite der Haube
angeschraubt werden.
Abluftversion, oberer Austritt
•
Falls der Luftaustritt an der Oberseite der Haube
gewählt wurde, müssen die beiden Bügel im Innern
des Lochs an der Oberseite des Haubenkörpers
entfernt werden. Auch das vorgestanzte Teil
(Abb.2) entfernen, damit das Rohr durchgesteckt
werden kann.
• Mit 2 mitgelieferten Schrauben 12e die Bügel an
dem zuvor entfernten zugeschnittenen Teil
anschrauben.
• Den Haubenkörper 1 mit der Absaugeinheit 3
verbinden und mit den 2 Schrauben 12b seitlich
befestigen. (Abb.1)
• Das vorgestanzte Teil mit d
en Bügeln (Abb.
2) mit 2 mitgelieferten Schrauben 12e
wieder an der Oberseite des Haubenkörpers
anschrauben, so dass das Abluftrohr
blockiert wird.
• Bei Verwendung eines Rohrs zu 120 das Innere der Reduzierkappe
de
s Luftaustritts 8c durchstoßen.
Den so erhaltenen Ring in das Abluftrohr stecken und mit 2
mitgelieferten Schrauben 12e anschrauben.
