DE
4
40

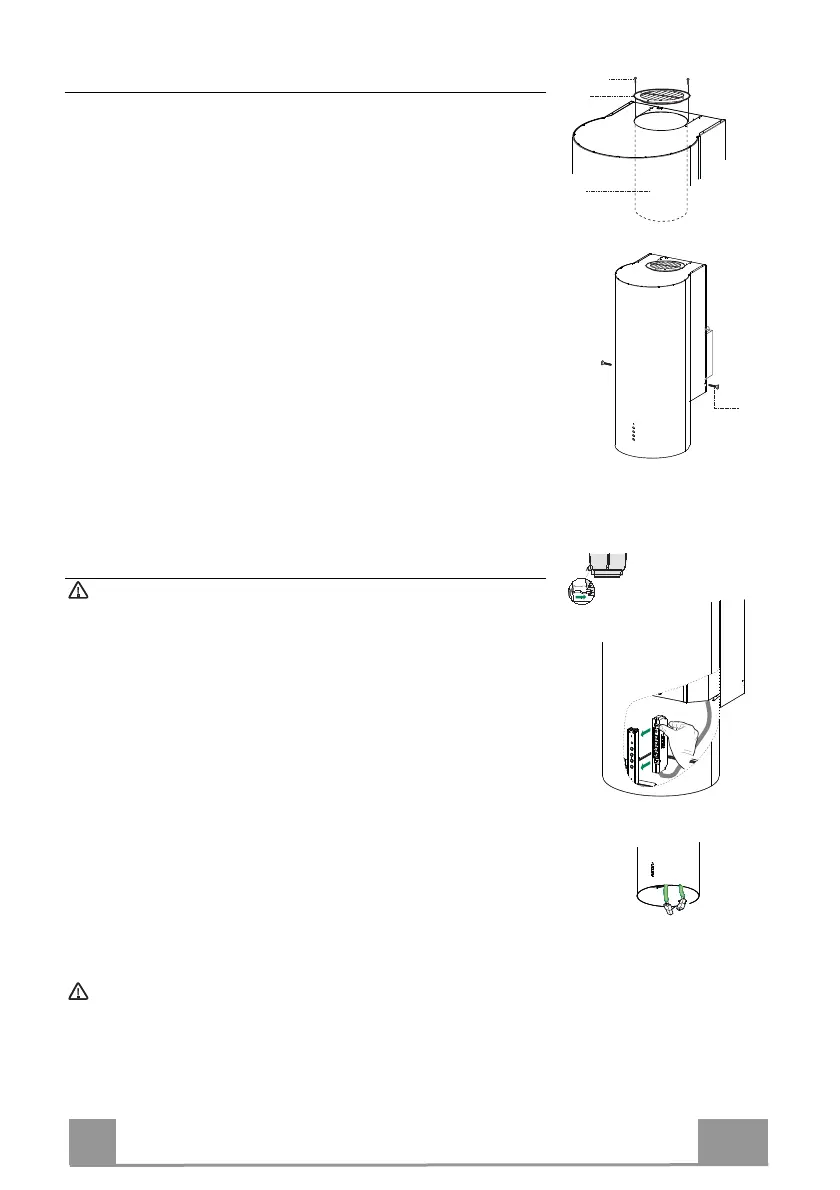

Montage des Pumpenkörpers bei der Abluftversion
• Die 2 im Innern der Bohrung an der Oberseite des
Pumpenkörpers sichtbaren Bügel entfernen.
• Den Haubenkörper 1 mit der Absaugeinheit 3 verbinden und
mit den 2 Schrauben 12b seitlich befestigen.
• Das Umlenkgitter 8 am Rohr anlegen und seine korrekte
Installation kontrollieren.
• Das Umlenkgitter 8 mit den mitgelieferten Schrauben 12e an-
schrauben.
• Sicherstellen, dass die Aktivkohlefilter zur Geruchsbindung
vorhanden sind.
8
12e
7
12b
Elektroanschluss
Vor der Installation die Netzspannung durch herausdrehen der
Sicherung oder ausschalten des Hauptschalters stromlos ma-
chen.
• Beim Anschließen der Haube einen zweipoligen Schalter mit
einer Öffnung der Kontakte von mindestens 3 mm
zwischenschalten.
• Den Filter ausbauen und sicherstellen, dass der Stecker des
Stromkabels korrekt mit der Buchse der Absaugeinheit
verbunden ist.
• Das Steuergehäuse im Innern der Absaugeinheit 3 nehmen und
in seine Plastikhalterung stecken, die sich am Haubenkörper,
auf Höhe der Bedienelemente befindet.
• Bringen Sie die Verkabelung im Inneren des Körpers mit der
Tülle Band bereits montiert
• Den Verbinder der Strahler Lux anschließen.
• Bei der Umluftversion den Aktivkohle-Geruchsfilter
montieren.
• Die Fettfilter wieder einbauen.
Achtung: Das Gerät nur an die Netzspannung die im Typen-
schild angegeben ist anschließen.
Lux
