– 101 –
FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
PL
MONTAŻ
Montaż urządzenia wraz z podłączeniem do
instalacji elektrycznej/gazowej może być
wykonywany wyłącznie przez wyspecjalizowane
i wykwalifikowane osoby. Producent nie ponosi
odpowiedzialności za urazy lub uszkodzenia
spowodowane nieprzestrzeganiem tych zasad.
Przyłącze gazu musi być zgodne zprzepisami
krajowymi obowiązującymi wchwili montażu.
Z
Urządzenie podłączać bezpośrednio
do gniazda zasilania. Do podłączania
urządzenia nie używać adapterów,
rozgałęźników ani przedłaczy.
Wymagania dotyczące szafki
Niniejsza instrukcja opisuje płytę gazową do
zabudowy klasy 3ielementy elektryczne typu Y.
Przewód doprowadzający gaz nie może stykać
się z żadnym bokiem kuchenki pod płytą.
Meble, w których zamontowane ma być
urządzenie do zabudowy, muszą być wykonane
z materiałów (tworzywa sztuczne i drewno
fornirowane) łączonych klejami odpornymi
na wysokie temperatury (min. 100°C).
Nieodpowiednie materiały i kleje mogą
doprowadzić do zawijania i oddzielania.
Pomieszczenia powinny spełniać lokalne
przepisy dotyczące wentylacji.
Ilość wolnego miejsca welemencie zabudowy
kuchennej przeznaczonym do montażu
urządzenia musi umożliwiać wykonanie
połączeń elektrycznych.
Ważne: urdzenia oznaczone są klasą „Y
ochrony przed parem. Minimalna odległość
od krawędzi urządzenia wynosi 150 mm dla
ściany bocznej, 50 mm dla części tylnej i
700 mm dla dowolnej szafki znajdującej się
nad urządzeniem. Zalecana grubość blatu,
w którym należy zabudować urządzenie,
wynosi 40mm. Wprzypadku innych
wymiarów ewentualne modyfikacje muszą być
przygotowane przez technika.
Uwaga: Jli nad płytą montowany jest
okap, naly sprawdzić odległć montażu w
instrukcji montażu okapu.

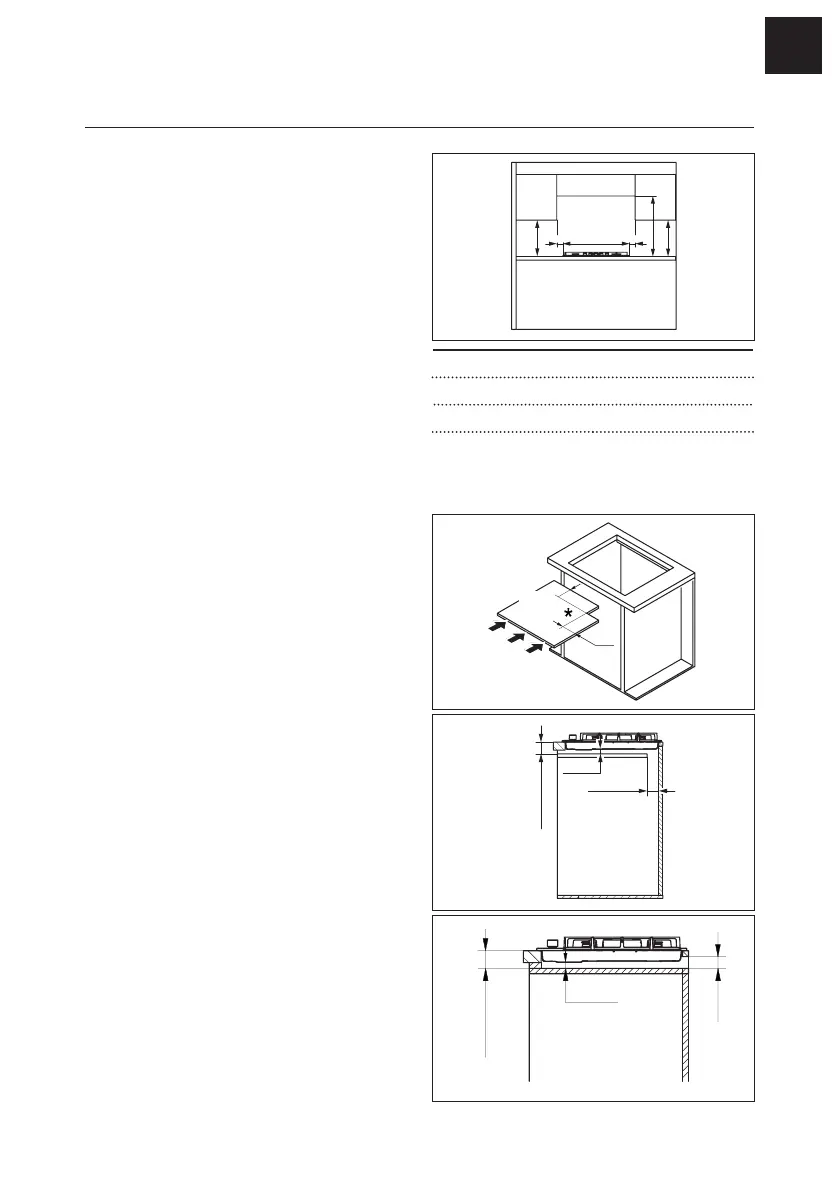

BB
D
C
A
C
MINIMALNE WYMIARY (MM)
A = 590/730/880 B = 50
C = 400 D = 700
Z
Jeśli urządzenie nie jest montowane
nad piekarnikiem: należy zamontować
przegrodę oddzielającą.
* 120x120 mm
120
120
Max 150 mm
20 mm
Max 50 mm
Max 150 mm
50 mm
20 mm
