Franke MARIS Series User Manual

FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
– 68 –
PT
Para Reino Unido, Irlanda do Norte e República
da Irlanda.
1
2
3

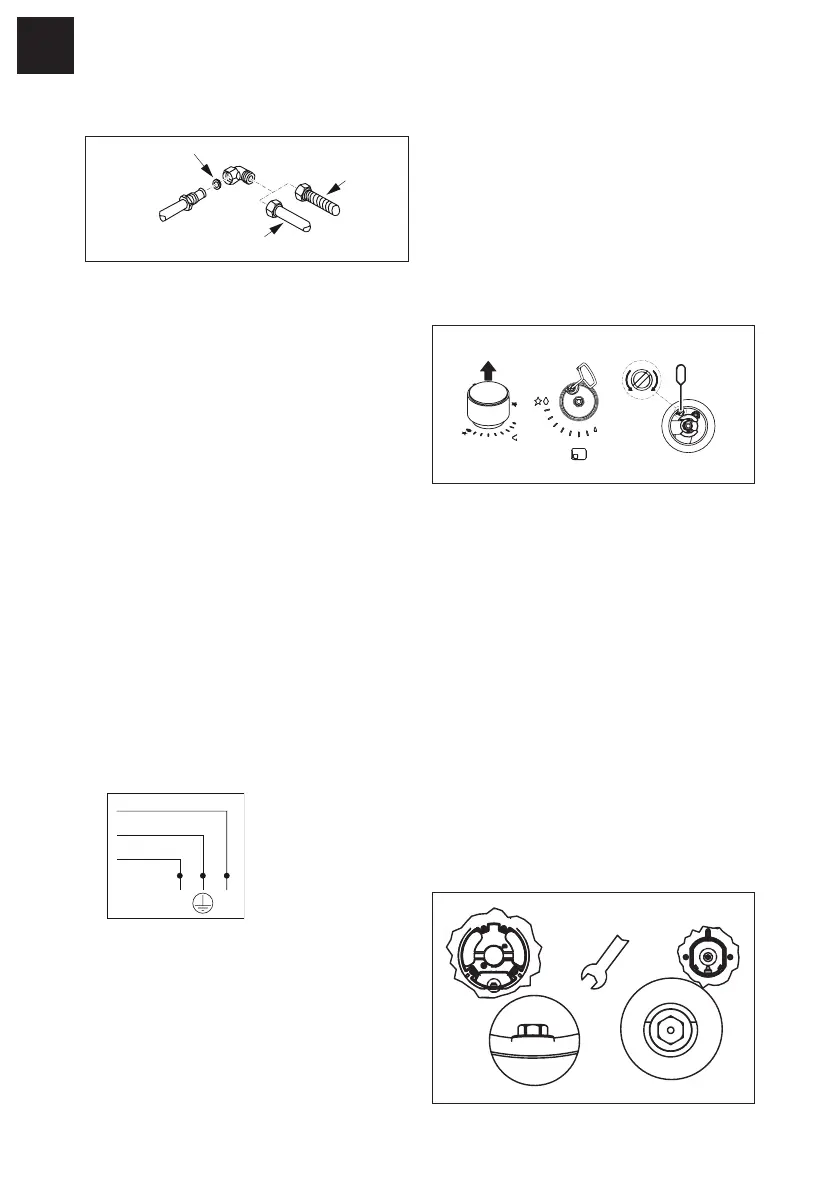

Ligação elétrica
A placa da FRANKE é fornecida com um cabo
de alimentação de 3 núcleos com terminais
livres.
X
Certifique-se do seguinte:
– As características da fonte de alimentação
elétrica da sua casa (tensão, saída e
corrente máximas) são compatíveis com as
da sua placa FRANKE.
– A ficha e a tomada podem ser acedidas
com facilidade e estão dispostas de forma
a que nenhuma parte com corrente fique
acessível quando se insere ou remove a
ficha.
– É utilizado um cabo de 3 x 0,75 mm
tipo H05RR-F para placas totalmente
a gás quando se substitui o cabo de
alimentação.
– Os terminais de dois aparelhos não estão
ligados à mesma ficha.
– As polaridades dos terminais livres (Azul
=Neutro = (1)/Amarelo e Verde=Terra
= (2)/Castanho=Corrente = (3)) são
respeitadas.
1
2
3
LN
Ajuste para tipos diferentes de gás
Aviso: Esta operação deve ser realizada por
um técnico qualificado
Ajuste mínimo da chama
X
Remova o botão.
X
Insira a chave de fenda entre a gaxeta e a
tampa até que ela alcance o parafuso de
ajuste.
X
Ajuste a chama mínima rodando o parafuso
de ajuste no sentido dos ponteiros do
relógio para diminuir a chama e no sentido
contrário para a aumentar. A chave de
parafusos para o ajuste é fornecida com os
acessórios.
+
-
Substituir os injetores
Injetores não fornecidos devem ser solicitados
ao serviço ao cliente.
Importante: todos os aparelhos estão
predefinidos de fabrica para gás natural (G20).
Se se for utilizar um tipo diferente de gás,
mude os injetores da seguinte forma:
– Remova as grelhas, tampas dos
queimadores e difusores de chamas;
– Desenrosque os injetores e substitua-
os pelos fornecidos e adequados ao
fornecimento de gás, certificando-se de
que a marca corresponde à indicada na
tabela;
– Volte a instalar os difusores de chamas,
tampas dos queimadores e grelhas;
Estes queimadores não necessitam de ajuste
de ar.
7
ø

Franke MARIS Series Specifications

General

Type	Induction Hob
Number of Cooking Zones	4
Control Type	Touch Control
Power Levels	9
Dimensions	590 x 520 mm
Total Power	7400 W
Voltage	220-240 V
Frequency	50/60 Hz
Installation	Built-in
Color	Black
Brand	Franke
Series	MARIS
Safety Features	Child Lock
