FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
– 114 –
RO

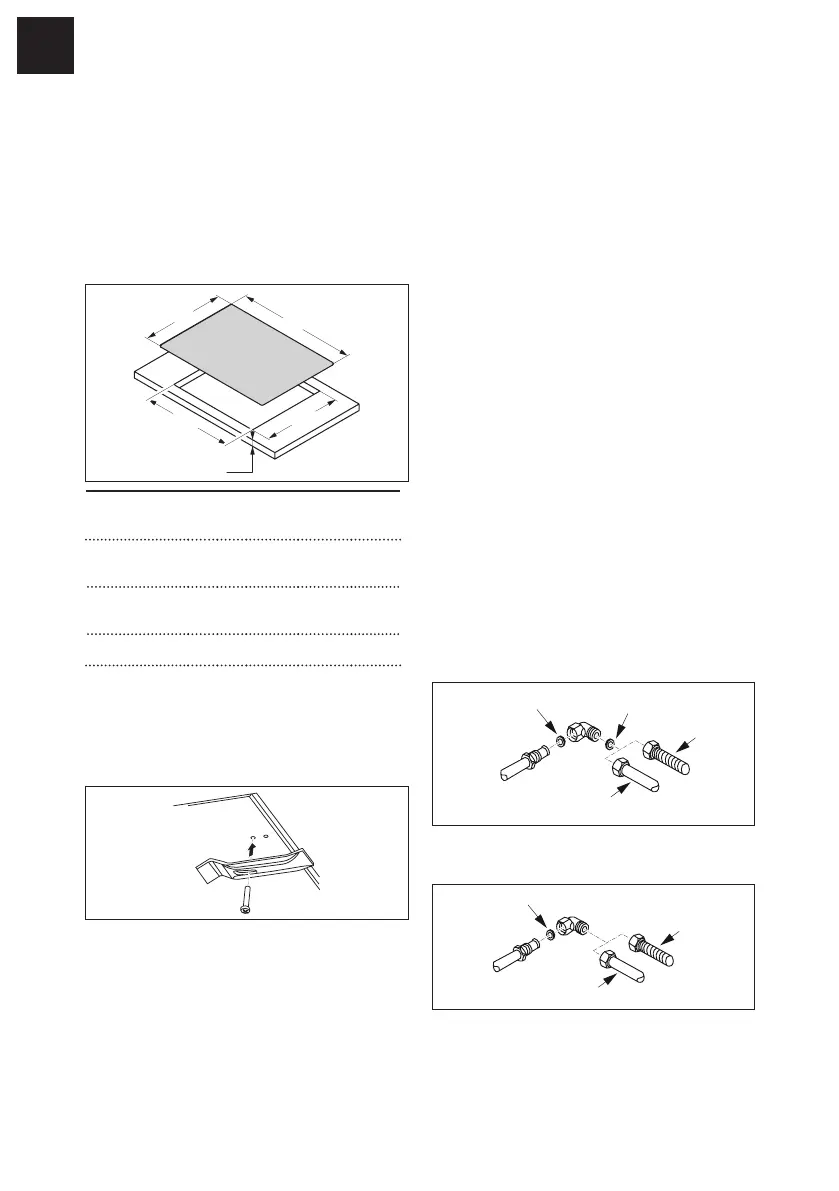

Procedura de instalare
Aparatul este fixat de blat cu ajutorul colţarelor
și accesoriilor furnizate.
Z
Asiguraţi-vă că există acces liber la
elementele de fixare din faţă şi din spate
după instalarea aparatului.
Z
Daţi orificiile în blat, în conformitate cu
dimensiunile indicate. Asiguraţi-vă că
respectaţi dimensiunile indicate.
Yp
Xp
Ytop
Htop
Xtop
Model Xp Yp X
partea
de sus
Y
partea
de sus
H
partea
de sus
FHSM 604 3G DC
FHSM 604 4G
FHMA 604 3G DC
590
mm
510
mm
560 mm 480 mm 40 mm
FHSM 755 4G DC
FHMA 755 4G
DC/DCL
730
mm
510
mm
560 mm 480 mm 40 mm
FHSM 905 4G DCL
FHMA 905 4G DCL
880
mm
510
mm
840 mm 480 mm 40 mm
X
Aplicaţi benzile de etanșare în jurul
orificiului și poziţionaţi plita.
X
Fixaţi aparatul cu ajutorul șuruburilor și
colţarelor.
X
Îndepărtaţi orice bandă de etanșare în exces.
Racordarea la sursa de alimentare cu gaz
X
Conectaţi aparatul la sursa de alimentare
cu gaz în conformitate cu reglementările în
vigoare, dar numai după ce v-aţi asigurat
că este proiectat pentru tipul de gaz ce
urmează a fi utilizat. În caz contrar, efectuaţi
operaţiile descrise la paragraful „Înlocuirea
injectoarelor”.
Z
Pentru gazul lichefiat utilizaţi regulatoare
de presiune care respectă reglementările
în vigoare.
Racordarea la sursa de alimentare cu gaz
poate fi făcută în două moduri:
A. Conectaţi plita cu gaz utilizând o ţeavă rigidă
din cupru cu diametrul de 12 mm (3). Pentru a
asigura o etanșare bună, utilizaţi o garnitură din
elastomer furnizată ca accesoriu(1).
B. Conectaţi plita utilizând un tub flexibil din oţel
cu suprafaţa continuă (2). Și în acest caz, pentru
a asigura o etanșare bună, utilizaţi o garnitură
din elastomer furnizată ca accesoriu(1).
Lungimea maximă a furtunului este de 2 metri
liniari.
IMPORTANT: dacă se utilizează un furtun din
oţel inoxidabil, trebuie instalat astfel încât să
nu atingă nicio parte mobilă a mobilierului.
Trebuie să treacă printr-o zonă în care nu
există obstacole şi care să permită inspectarea
furtunului pe toată lungimea sa.
X
După conectarea la alimentarea cu gaz
aprindeţi arzătoarele şi rotiţi butoanele de
la poziţia maximă la poziţia minimă pentru a
verifica stabilitatea flăcării.
X
După efectuarea racordării utilizaţi apă cu
săpun pentru a verifica orice scurgere.
Pentru Regatul Unit, Irlanda de Nord şi
Republica Irlanda.
Racordarea electrică
Plita FRANKE este livrată împreună cu cablul
de alimentare cu energie cu 3 fire și terminale
libere.
