Franke MARIS Series User Manual

– 103 –
FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
PL

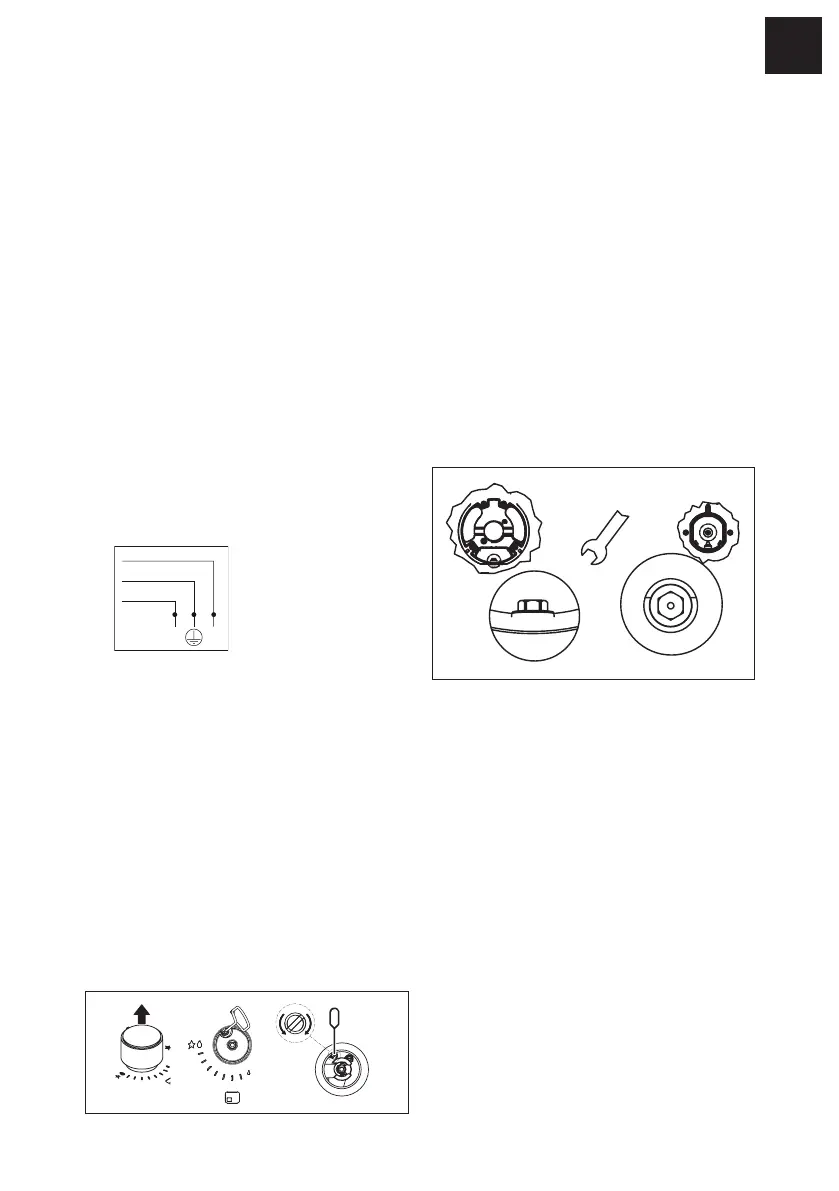

Podłączenie do sieci elektrycznej
Płyty grzewcze FRANKE są dostarczane z
przewodem zasilającym 3-żyłowym z wolnymi
zaciskami.
X
Dopilnuj, aby:
– Specyfikacja zasilania (napięcie,
maksymalna moc inatężenie) jest zgodna
ze specyfikacją płyty FRANKE.
– Wtyczka i gniazdo były łatwo dostępne
oraz umieszczone w taki sposób, aby
żadna z części czynnych nie była dostępna
podczas wkładania lub wyjmowania
wtyczki z gniazda.
– Wprzypadku wymiany kabla zasilającego
użyć kabla 3 x 0,75mm typu H05RR-F.
– Do jednej wtyczki nie są podłączone dwa
urządzenia.
– Zwracać uwagę na biegunowość zacisków
(niebieski = neutralny = (1) / żółto-zielony
= uziemienie = (2) / brązowy = pod
napięciem = (3)).
1
2
3
LN
Dostosowanie do różnych rodzajów gazu
Ostrzeżenie: Te czynności musi wykonać
wykwalifikowany technik.
Regulacja minimalnej wielkości
płomienia
X
Zdejmij pokrętło.
X
Wprowadź wkrętak pomiędzy uszczelkę
a osłonę, aż do momentu, gdy dosięgnie
śruby regulacyjnej.
X
Wyregulować minimalną wielkość płomienia,
obracając śrubę regulującą wprawo, aby
zmniejszyć płomień lub wlewo, aby go
zwiększyć. Śrubokręt potrzebny do regulacji
dołączany jest do dostarczanego zestawu
akcesoriów.
+
-
Wymiana dysz
Dysze nie są dostarczane, należy je zamówić
w punkcie obsługi klienta.
Ważne: wszystkie urządzenia są fabrycznie
dostosowane do gazu ziemnego (G20). Jeśli ma
zostać zastosowany inny rodzaj gazu, należy
wymienić dysze wnastępujący sposób:
– Zdemontować ruszt, nakładki palników
inasadki motylkowe.
– Zdemontować dysze iwymienić je
na te dostarczone idostosowane do
wybranego rodzaju gazu, upewniając się,
że oznaczenie zgadza się ztym podanym
wtabeli.
– Ponownie zamontować nasadki
motylkowe, nakładki palników iruszt.
Palniki nie wymagają regulacji przepływu
powietrza.
7
ø
Dostęp do płyty
Aby dostać się do wnętrza płyty, należy
wykonać następujące czynności:
– Zdemontować ruszt, nakładki palników
inasadki motylkowe.
– Zdemontować pokrętła zdejmując je
zbolców.
– Odkręcić śruby mocujące palniki do płyty.
– Unieść płytę.
Ważne: podczas zmiany używanego rodzaju
gazu należy umieścić odpowiednią naklejkę
(dostarczaną jako akcesorium) na tabliczce
znamionowej. Wprzypadku stosowania LPG
(G30 lub G31) należy maksymalnie zmniejszyć
wielkość płomienia za pomocą śruby. Niniejsze
urządzenia posiadają kat. II 2H3+.
