PUMPTEC-PLUS Système de protection de pompe
3. Monter l'unité

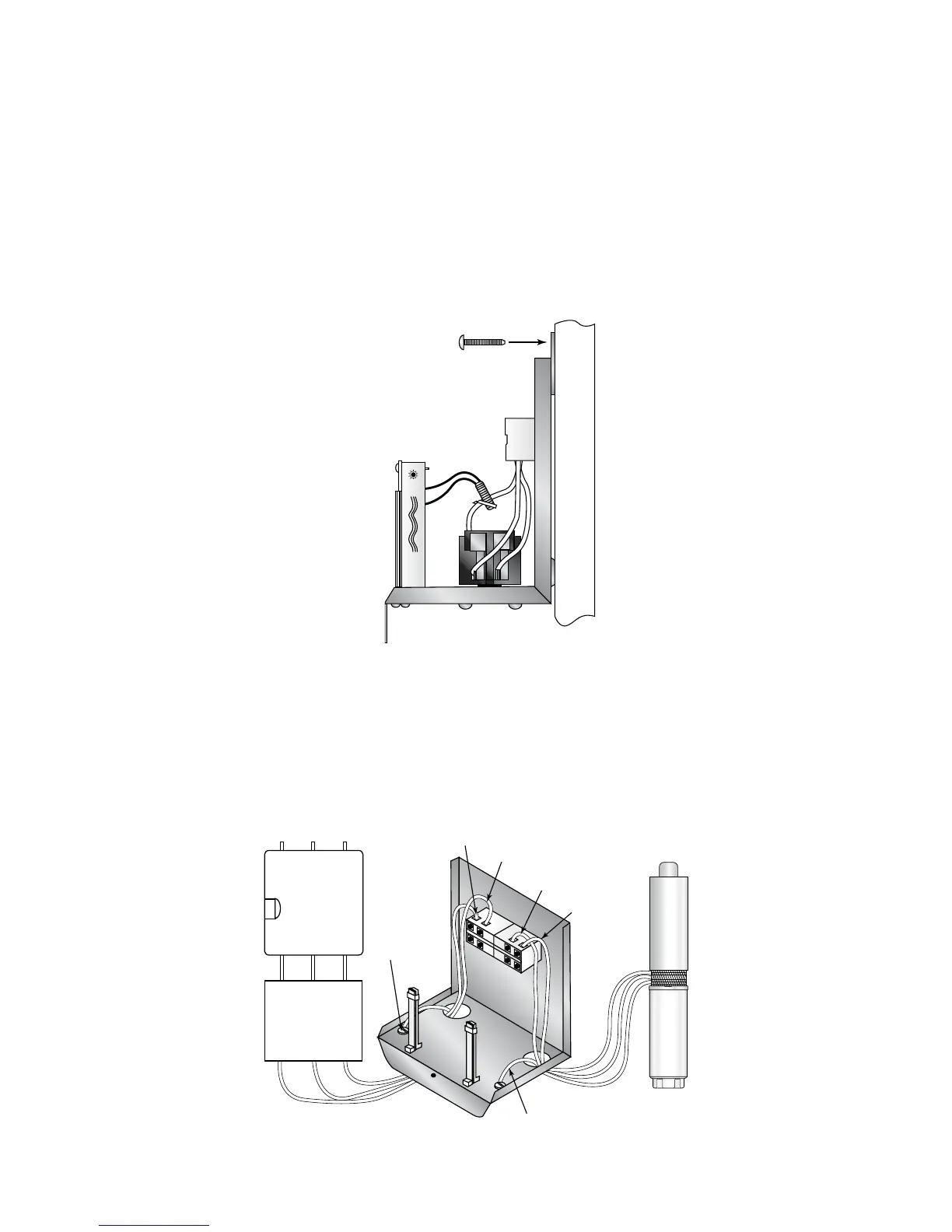

Assemblez l'unité Pumptec-Plus dans un emplacement pratique pour le câblage. Évitez la lumière directe
du soleil, la pluie ou la neige.
4. Connecter l'Alimenation etlemoteur
Vériez que l'alimentation de 230 volts a bien été coupée. Branchez l'unité Pumptec-Plus au moteur de
la pompe et la ligne CA de 230 volts conformément aux schémas d'installation à 2 ou 3 ls ci-dessous.
Pumptec-Plus peut être câblé dans le circuit avant et après le pressostat ou l'interrupteur à otteur.
MOUNTING SURFACE
VIS
s WARNING
!
AVERTISSEMENT
DÉBRANCHEZ L’ALIMENTATION DU PANNEAU PRINCIPAL
avant l’installation, le câblage ou l’entretien de l'unité
Pumptec-Plus. Un choc grave ou mortel peut survenir si
l’alimentation n’est pas coupée.
TR L1
L1
L2
L2
M1
M2
TR
TR
L1L2
TR
TR
L1L2
POMPE
& MOTEUR
SECTIONNEUR
À FUSIBLE
OU
DISJONCTEUR
PRESSOSTAT
OU AUTRE
COMMANDE
INSTALLATION À 2 FILS
SURFACE DE MONTAGE
