PUMPTEC-PLUS Système de protection de pompe
5. Retirer le couvercle
Remplacez le couvercle et serrez avec la vis fournie.
6. Branccher l'alimentation
Branchez l'alimentation CA de 230 volts. Une fois la puissance appliquée, l'unité Pumptec-Plus
doit se déclencher, indiquant une condition de surcharge (voyant jaune clignotant) lorsque la
pompe tente de fonctionner. Ceci est normal et rappelle que Pumptec-Plus requiert un étalonnage.
REMARQUE: Certains moteurs 1/2 HP ne se déclenchent pas dans une condition de surcharge
lors de l'application initiale de la puissance. Le voyant vert clignote. Il s'agit également d'une
condition normale. Passez à l'étape 7.
TR
TR
TR
TR
NR
JN
L1
L1
M1
M2
M2 L2
RG
L2SW2
L2
L2
L1
L2
TR L1L2
POMPE &
MOTEUR
SECTIONNEUR
À FUSIBLE
OU
DISJONCTEUR
PRESSOSTAT
OU AUTRE
COMMANDE
BOÎTIER DE
COMMANDE
DE LUXE
SECTIONNEUR
À FUSIBLE
OU
DISJONCTEUR
BOÎTIER DE
COMMANDE
POMPE &
MOTEUR
TR
L1
L2
L1
L2
L1
L2
M1
M2
M1
JN
NR
RG
M2
TR
L1
L2
TR
TR
TR
TR
M1
M2
PRESSOSTAT
OU AUTRE
COMMANDE

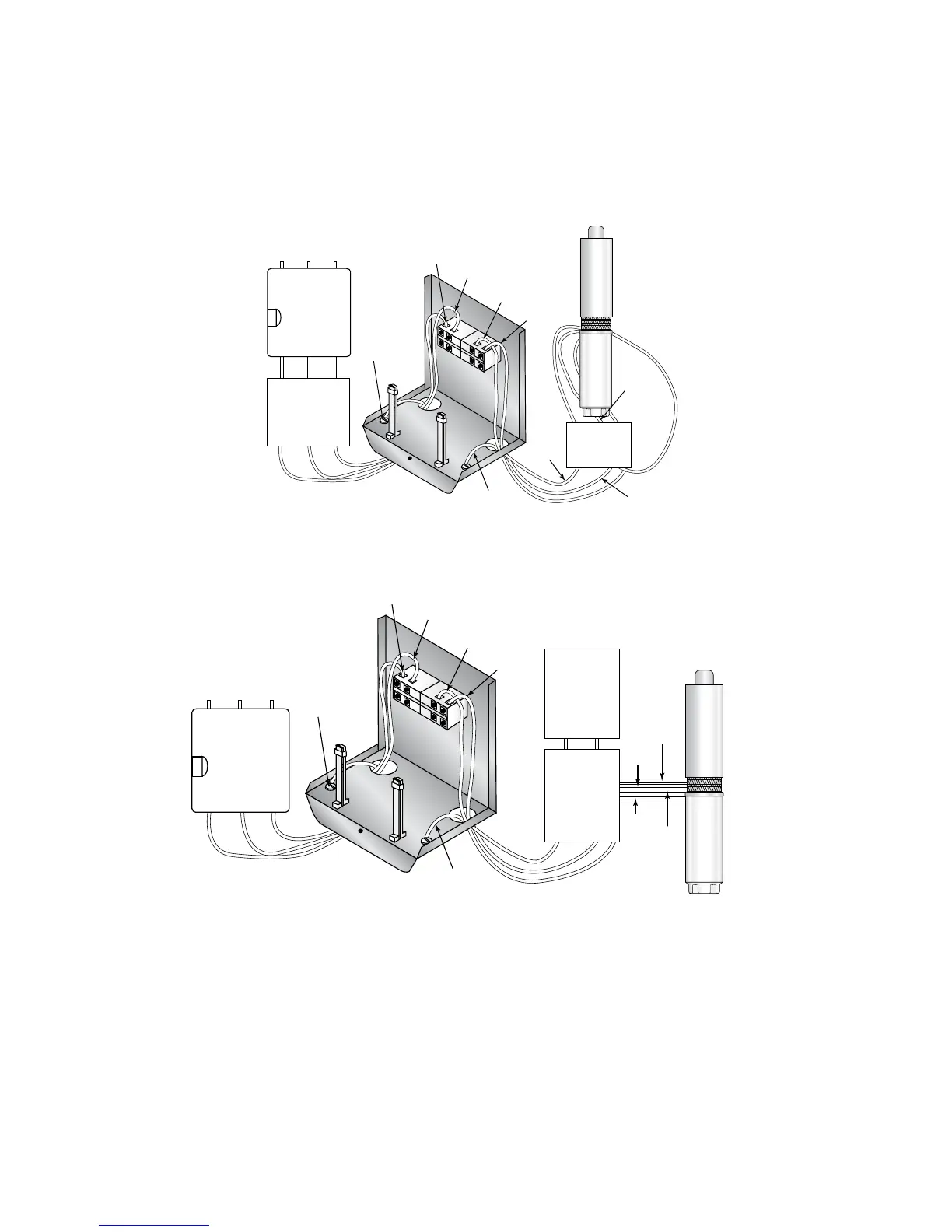

INSTALLATION À 3 FILS
