27-Fr
CARACTÉRISTIQUES
SPÉCIFICATIONS
CARACTÉRISTIQUES
CONCEPTION RÉVOLUTIONNAIRE 3 EN 1
POIGNÉE DE CONCEPTION
ERGONOMIQUE
MAGASIN D’ALUMINIUM ANODISÉ
CONSTRUCTION DURABLE
MAILLET COMPRIS
Pour utilisation avec les agrafes, les pointes
têtes T et les pointes têtes L.
Pour une utilisation facile et une fatigue réduite.
Pour une longévité accrue.
De construction légère et durable en aluminium
de haute résistance et de pièces en acier traité
à la chaleur.
●
●
●
●
●
Compatible avec les agrafes de 12,7 mm (1/2 po),
les pointes t tes T et les pointes t tes L de
marques et g n riques.
êê
éé
Pression de fonctionnement:
Capacité de clouage:
Poids de l’outil:
Admission d'air:
Attaches :
0,5-0,75MPa
L: 100 pointes
T: 100 pointes
U: 120 pointes
5,0 kgs
0,63 cm (¼ po) NPT

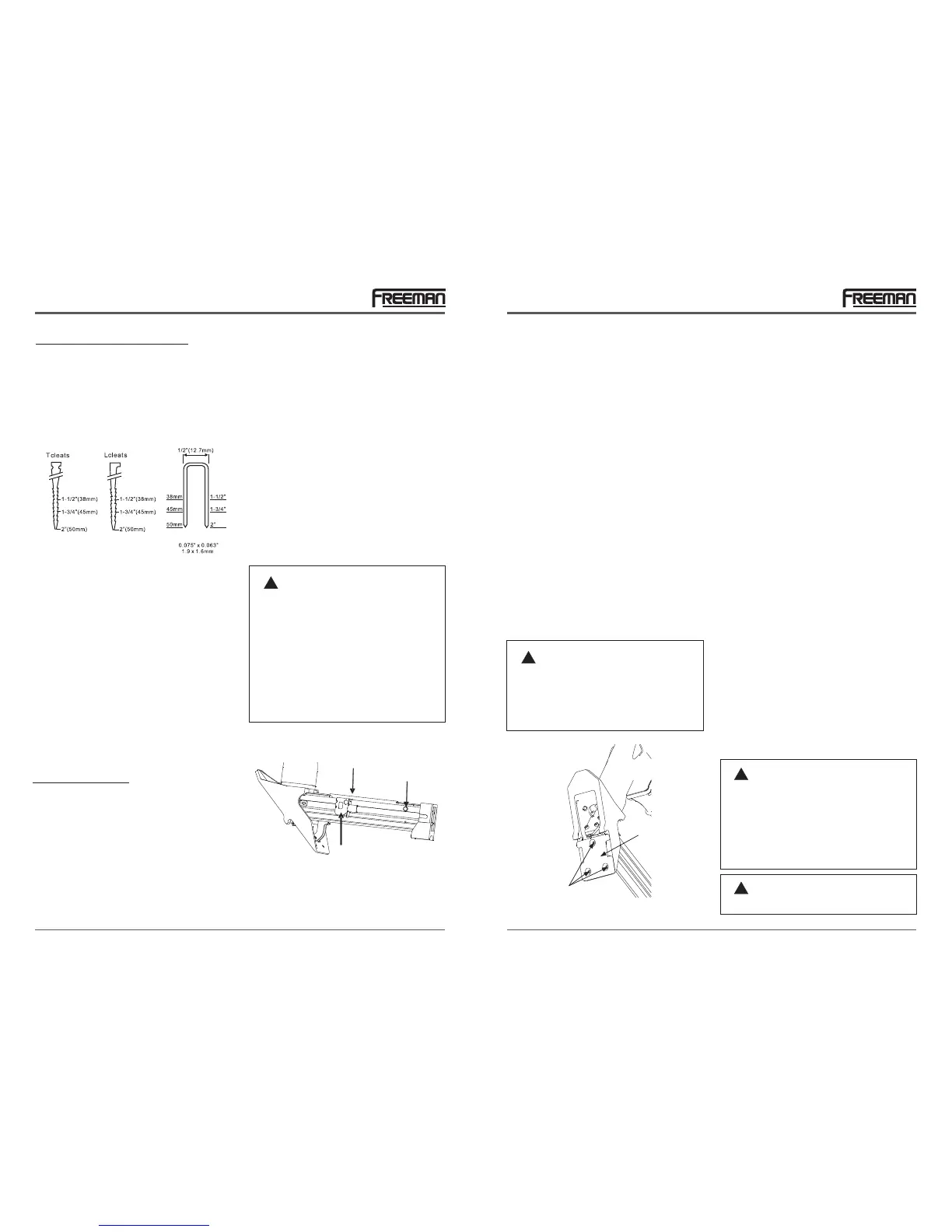

UTILISATION
CHARGEMENT DES CLOUS/POINTES
Tirez sur le poussoir (A) vers l'arrière jusqu’au
bout du magasin. Verrouillez le poussoir en
utilisant le loquet (C). Puis, tirez la chambre sur
le côté du magasin (B) vers l'arrière.
Placez un collier entier d’attaches dans le
magasin depuis le côté Jusqu’à 100
clous/pointes peuvent être chargés dans le
magasin. Veuillez noter que lorsque vous
chargez les pointes têtes L, le côté où se trouve
la tête «L» doit être placé à la gauche de la
1
2
.
.
chambre sur le côté du magasin (B). Pressez le
bouton du loquet (C), puis le poussoir (A) vers
l'arrière pour rabaisser la chambre du magasin
(B) vers l’arrière.
CHARGEMENT DES AGRAFES
Tirez sur le poussoir (A) vers l’arrière du
magasin jusqu'au bout du magasin.
Placez un collier entier d’agrafes en
couronne de 12,7 mm (1/2 po) dans le
magasin à partir du dessus.
Pressez le bouton du loquet (C) puis le
poussoir (A) vers l'arrière pour rabaisser la
chambre sur le côté du magasin vers
l’arrière (B).
Verrouillez le poussoir en utilisant le loquet (C).
Puis, tirez sur la chambre sur le côté du
magasin (B) vers l’arrière.
Entre 120
attaches peuvent être chargées dans l’outil.
1
2
3
.
.
.
L'outil peut se d clencher lorsqu'il est
connect à la source d'alimentation en
air. Connectez toujours l'outilà la source
d'alimentation en air avant de charger les
attaches afin d’ viter toute blessure
pouvant tre causee par un
d clenchement involontaire. Assurez-
vous toujours que le magasin de l'outil
est vide au d but de chaque s ance de
travail et avant de le connecter à la
source d'alimentation en air.
é
é
é
ê
é
éé
:AVERTISSEMENT
!
Chambre sur le côté
du magasin (B)
Bouton du loquet (C)
Poussoir (A)
CHANGEZ LA PLAQUE D'ASSISE
L’outil est équipé d’une plaque préinstallée en
usine de 1,98 cm (D) (25/32 po) et d’une plaque
supplémentaire non installée de 1,27 cm (1/2 po).
Pour changer la plaque :
Déconnectez l’outil de la source d’alimentation
en air.
Videz entièrement le magasin.
Déchargez l’outil dans un morceau de bois au
rebut pour vous assurer qu’il n’y a pas d’air
comprimé et qu’il ne reste pas d’attaches dans
l’outil.
Placez l’outil sur le côté pour exposer les trois
vis (E).
Retirez les trois vis (E), puis retirez la plaque
d'assise.
Alignez les trois trous de vis sur la plaque
d'assise de remplacement avec les trois trous
de montage filetés.
Utilisez les trois vis que vous venez de retirer
et fixez la plaque d'assise de remplacement
sur l’outil.
Assurez vous que la plaque d'assise correcte
est installée en tirant dans un bout de plancher
au rebut et en vérifiant le bon emplacement
des attaches.
D connectez l'outil de la source
d'alimentation en air chaque fois que
vous changez la plaque d'assise.
Assurez-vous que le magasin est vide
avant de changer la plaque d'assise.
ê
:AVERTISSEMENT
!
4
5
6
7
8
.
.
.
.
.
Plaque d'assise
Vis (E)
La quantité de pression d’air nécessaire dépend de
la taille des attaches et du matériau constitutif de la
pièce à travailler.
Testez la profondeur d'enfoncement en tirant un
clou d'essai dans le même type de matériau que
celui de la pièce à travailler.
Enfoncez une attache avec la pression réglée entre
40,86 kg et 43,13 kg par po² (90-95psi). Par la
suite, il suffit d'augmenter ou de réduire la pression
d'air pour trouver le réglage le plus faible qui
permettra d’obtenir des résultats constants.
Il est possible d’obtenir la profondeur voulue en
effectuant uniquement des ajustements de la
pression d’air.
RÉGLER LA PRESSION D’AIR
UTILISER L’OUTIL
Reconnectez l’outil à la source d’alimentation
en air. Mettez votre compresseur en marche et
vérifiez la pression pour vous assurer qu’elle
est réglée entre 31,78 kg et 49,94 kg par po²
70-110 psi). Ne dépassez pas le maximum
54,48 kg par po² (120 psi).
Tenez la poignée (F) fermement et pressez la
plaque d'assise (D) sur la surface de travail
Assurez vous que la plaque est bien alignée
pour le bon positionnement des attaches.
Pressez fort pour que la plaque d'assise soit
fermement en contact avec la surface de
travail. Ensuite, en utilisant le maillet compris
avec l’outil, frappez fermement avec la tête du
marteau (G) pour enfoncer l’attache dans la
surface de travail. Retirez l’outil de la surface de
travail. Répétez ces étapes jusqu’à ce que le
travail soit terminé.
Lorsque vous avez fini, assurez-vous de ranger
l’outil dans un emplacement propre, sec et sûr,
hors de portée des enfants et autres personnes
non autorisées.
Il faut exercer une prudence extr me
lorsque cet outil est connect à une
source d'alimentation en air. Si vous
faites tomber l'outil ou si la t te du
marteau (F) est frapp e accidentellement,
l'outil d chargera une attache, pouvant
ainsi entraîner UNE BLESSURE GRAVE.
ê
ê
ê
ê
ê
:AVERTISSEMENT
!
Ne marchez pas sur l'outil.
:AVERTISSEMENT
!
26-Fr
HTTP://WWW FREEMANTOOLS COM 1-888-669-5672.. HTTP://WWW FREEMANTOOLS COM 1-888-669-5672..
1
2
.
.
3.
4.
MODÈLE:PFL618BR MODÈLE:PFL618BR
()16Ga. ()16Ga. ()15-1/2Ga.
