©2008
TT 9.0 / 722.30822
P. 10

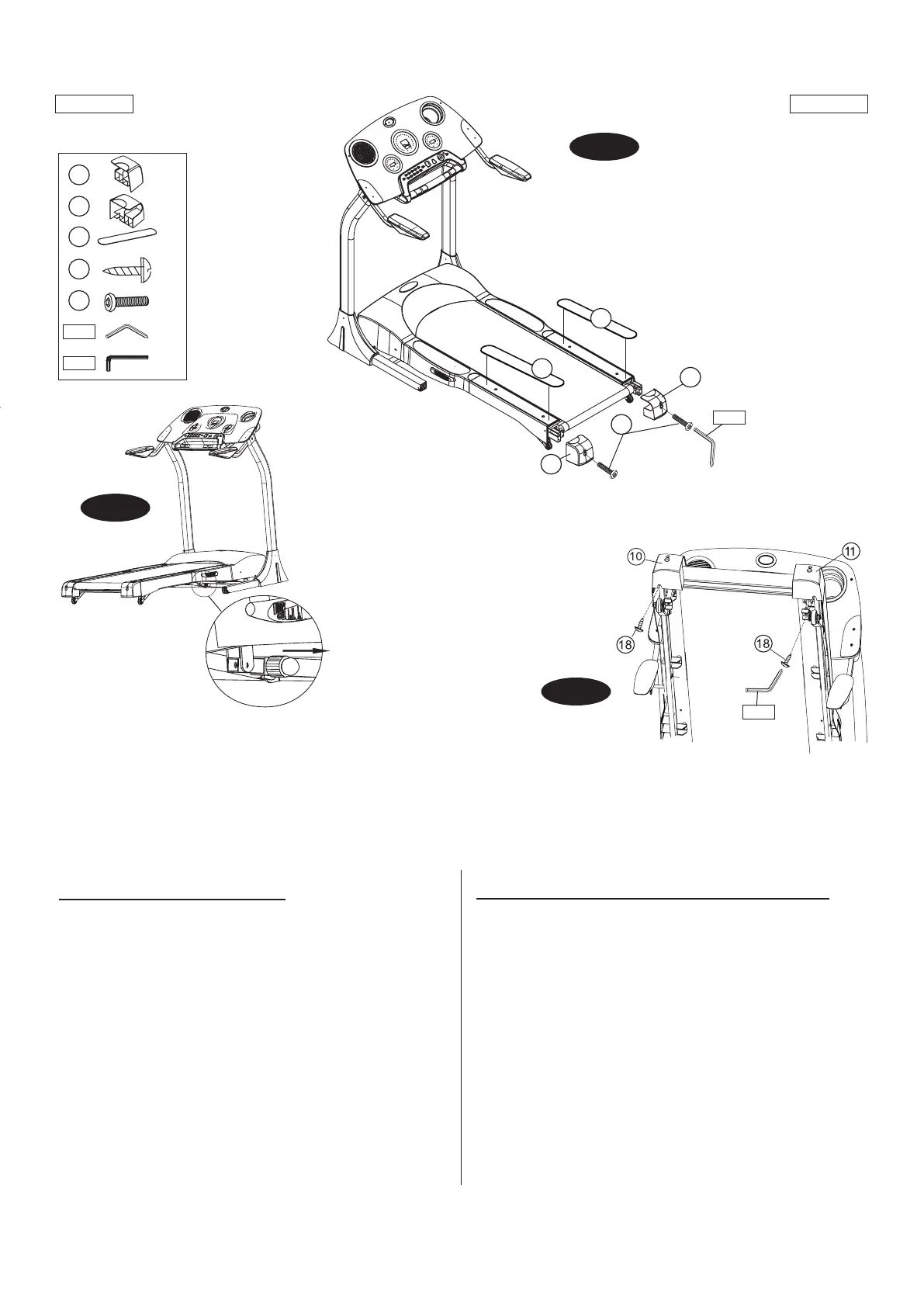

FIGURE 4
FIGURE 4A
FIGURE 4B
11
10
= (1)
= (1)
20
12
= (2)
= (2)
= (1)
18
= (2)
= (1)
A5
A6
A5
12
12
10
12
20
A5
Français
FIGURE 4: ASSEMBLAGE DES COUSSINETS ANTIDÉRAPANTS
• Poser le protecteur de roulette arrière gauche (n° 10) et celui de la
roulette arrière droite (n° 11) sur les bouts des rails de roulement. Fixer
chaque protecteur à l’aide d’une vis (n° 20).
• Retirerlapelliculeprotectricedel’arrièredescoussinetsantidérapants
(n° 12) et poser les coussinets sur les rails de roulement gauche et
droit.
• Fairesortirl’épingledeverrouillageselonlagure4A.Leverl’arrière
du bâti principal du tapis roulant en agrippant la barre métallique située
sous les roulettes arrière du tapis roulant. Pousser le tablier vers le
tableau de commande jusqu’à ce que l’épingle s’engage.
• Fixerle protecteur dela roulette arrière gauche(n° 10) et celuide la
roulette droite (n°11) en utilisant une vis (n° 18) par protecteur de roulette
arrière.Voirlagure4B.
MISE EN GARDE: À cette étape-ci de l’assemblage,
l’installateur doit être en mesure de lever et de supporter une charge
d’au moins 75 lb (34 kg).
(Page suivante)
English
FIGURE 4: NON-SLIP PAD ASSEMBLY
• Place theRearRollerCovers-Left(#10) and Right (#11)onthe
ends of the foot rails. Secure in place using one Bolt (#20) per
Roller Cover.
• PeeltheprotectivelmoffthebackoftheNon-Slippads(#12)and
apply the pieces to the left and right foot rails.
• Pull out the locking pin as shown in Fig. 4A. Lift the back of the
treadmill Main Frame Deck by gripping the metal crossbar under the
back roller of the treadmill. Push the deck toward the control panel
until the locking pin engages.
• Secure the Rear Roller Covers - Left (#10) and Right (#11) by
inserting one Screw (#18) into each Rear Roller Cover. See Fig.
4B.
CAUTION: You must be able to lift and support at least 75lbs
(34kg) durring this step.
(Continued on the next page.)
