Item No.:FJ310
F-104S Starfighter

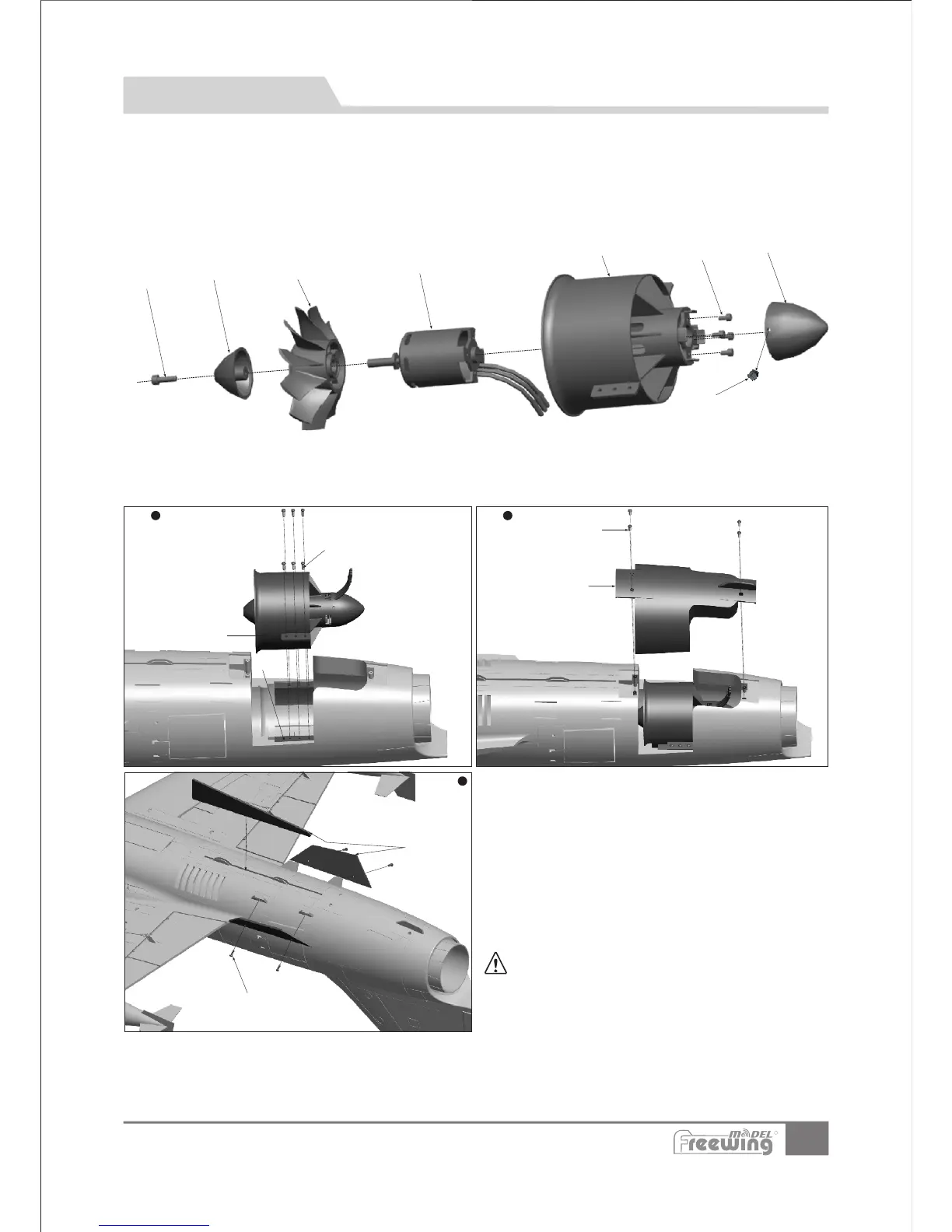

1.将电机“D”装入涵道框“C”内;
2.用4颗杯头螺丝“B”固定马达;
3.把涵道风扇“E”套入到电机轴上;
(在此过程中,请注意风扇叶内嵌五金件的扁
口与马达轴的扁口部位对齐装入)
4.用整流罩“F”盖住风扇叶,最后用杯头螺
丝“G”固定整流罩“F”。
5.最后把尾部导流罩“A”安装到涵道框“C”
底部,并用2颗机米螺丝“H”固定。
A
B
C
D
E
F
G
H
HM 4x14
M3x3
Hm3x8
M
L
N
注意:当电调与电池连接后,禁止用手触摸电调和
涵道,防止意外伤害!测试涵道时,请使用安全的测试
架进行测试,禁止用手抓住涵道的进行行为!
配件名称及规格参数
I -
J -
K -
L -
M-
N-
O-
涵道动力组
螺丝
机体
螺丝
涵道底盖
腹鳍
螺丝
(PWA3x12mm 6pcs)
(PWA3x8mm 4pcs)
(PA3x8mm 4pcs)
1
Step
2
Step
3
Step
动 力 系 统 的 安 装
