Friedrich Ductless split system - Installation de Lunité Extérieure

Si la longueur du tube installé est inférieure à 7,6 m, il n'est pas nécessaire d'effectuer de
chargement supplémentaire.
Fluide frigorigène supplémentaire = ((A) –7,6) x fluide frigorigène supplémentaire (g)
6 Climatiseur Type Cassette
Installation de l'unité extérieure
Installation de l'unité extérieure

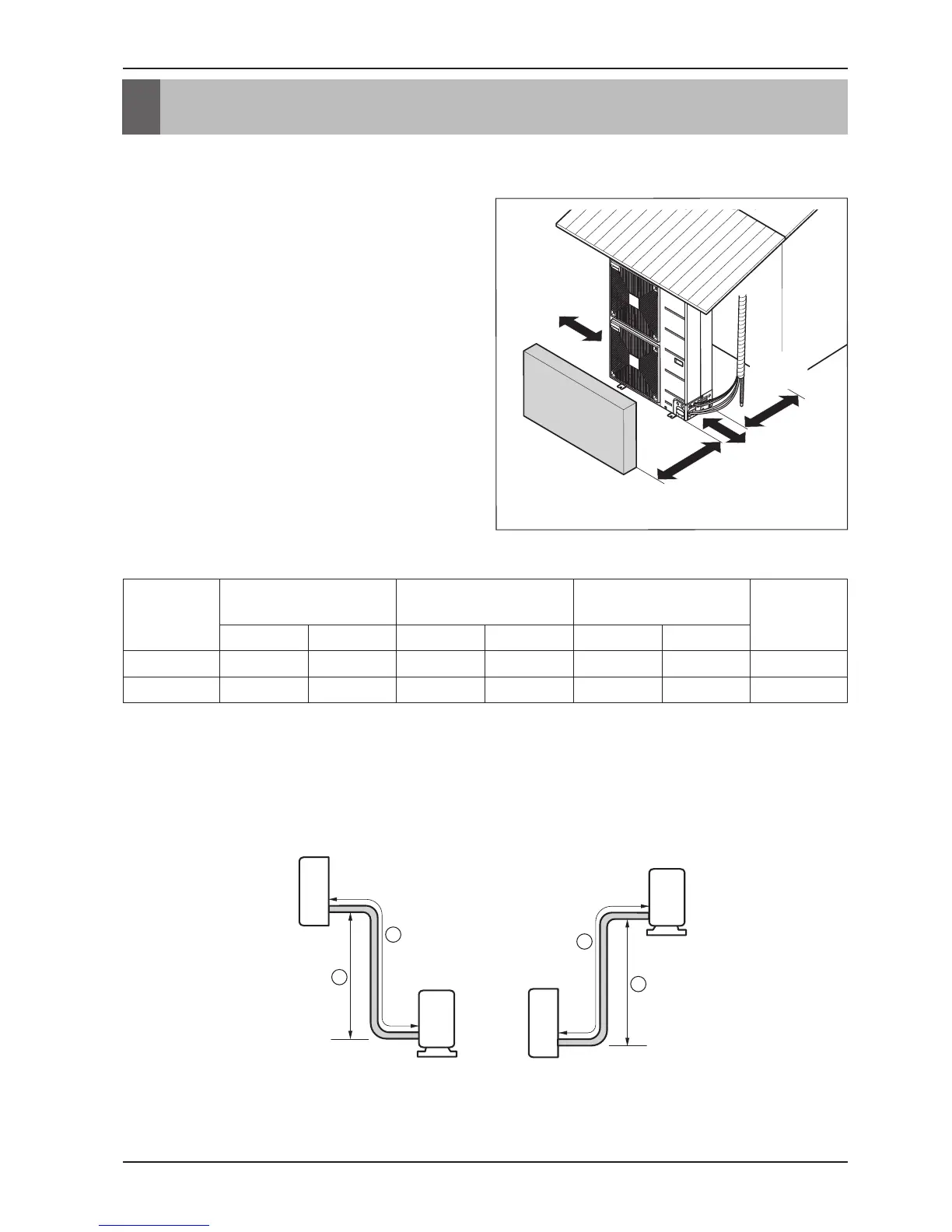

1. Emplacements d'installation
• Si un auvent est construit au-dessus de l'unité
pour la protéger de la lumière directe du soleil ou
de la pluie, assurez-vous de ne pas restreindre la
radiation de chaleur du condenseur.
• Respectez la distance minimale (indiquée par les
flèches) à l'avant, à l'arrière et sur les côtés de
l'unité.
• Ne placez pas d'animaux ou de plantes dans la
trajectoire de l'air tiède.
• Tenez compte du poids du climatiseur et
choisissez un endroit où le bruit et la vibration
soient minimum.
• Pensez au voisinage lorsque vous choisissez
l'emplacement d'installation de l'appareil.
Plus de
300(11 13/16)
Clôture ou
obstacles
Plus de
700(27 9/16)
Plus de
600(23 21/32)
Toit de Soleil
Plus de
300(11 13/16)
2. Longueur et élévation de la tuyauterie
Unité Extérieure
Unité intérieure
A
B
Unité Extérieure
Unité intérieure
A
B
Unité : mm(inch)
Modèle
Dimensions du tuyau
mm (pouce)
Longueur A
Unité: m(ft)
Elevazione B
Unité: m(ft)
Réfrigéra
supplémentair
e Unité :
g/m(oz/ft)
Gaz Liquide Standard Maximum Standard Maximum
MR24UY3J Ø15.88(5/8) Ø9.52(3/8) 7.6(25) 50(164) 5(16) 30(98) 40(0.43)
MR36UY3J Ø15.88(5/8) Ø9.52(3/8) 7.6(25) 75(246) 5(16) 30(98) 40(0.43)
