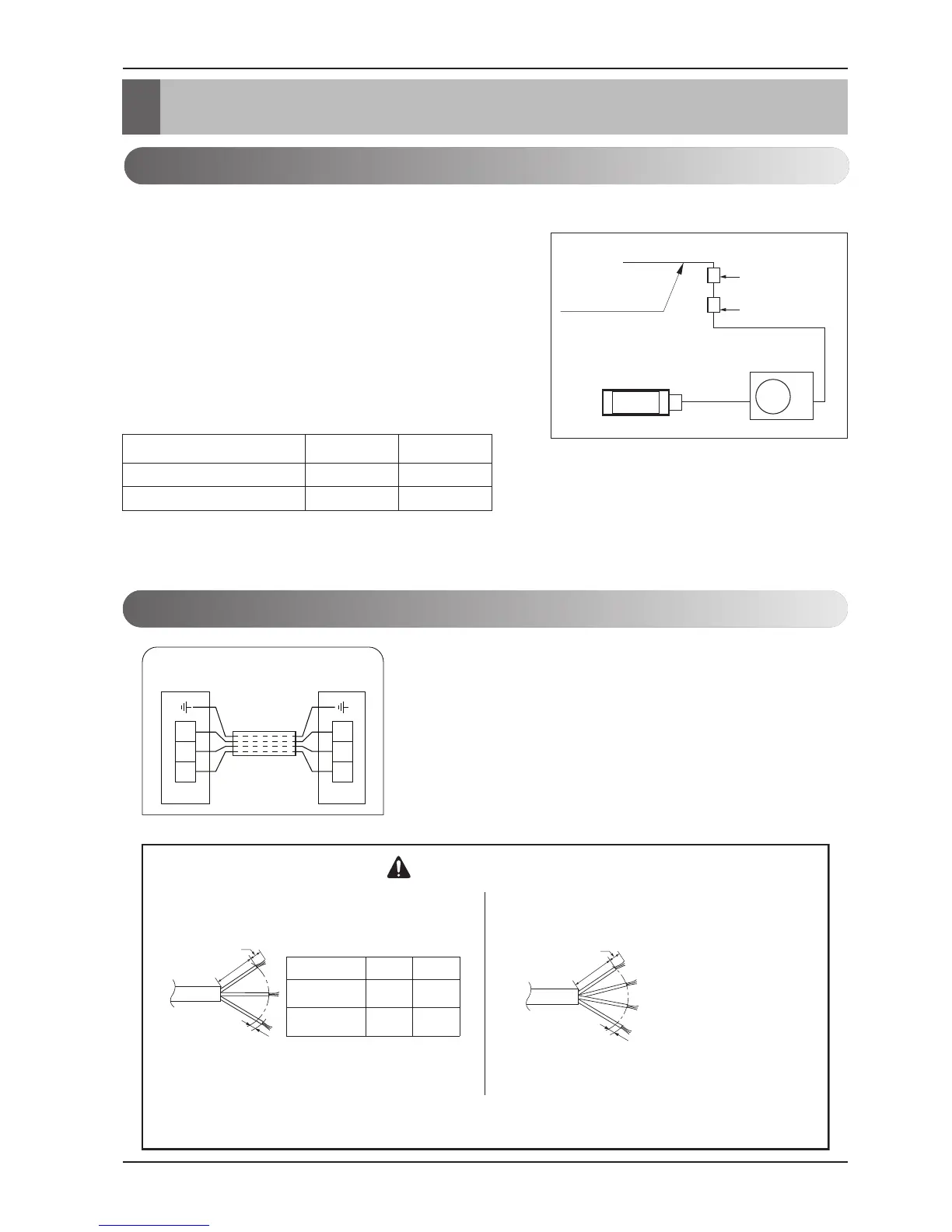

Friedrich Ductless split system - Conexión de Cableado

ÁREA NORMAL DE LA
SECCIÓN TRANSVERSAL
0.75mm
2
Cuando la línea de conexión entre la unidad interior y
la exterior tiene más de 40 m, conecte la línea de
telecomunicación y la de alimentación por separado.
• Si el cable de alimentación está dañado, debe ser sustituido por un cable especial o por un conjunto que
se puede conseguir en el fabricante o en su servicio oficial.
PRECAUCIÓN
El cable de alimentación conectado a la unidad exterior cumplirá
con IEC 60245 o HD 22.4 S4 (Este equipo debe suministrarse
con un set de cables que cumplan la normative nacional.)
El cable de conexión conectado a la unidad exterior debería
cumplir las normas IEC 60245 o HD 22.4 S4 (Este equipo debe
suministrarse con un set de cables que cumplan la normative
nacional.)
GN/
Y
L
20mm
20mm
GN/Y
L
35±5mm
10±3mm
35±5mm
10±3mm
Cableado Eléctrico
Conexión de cableado
Conexión de cableado
Fije el cableado según se detalla en la conexión del cableado eléctrico.
• Todos los cables deben cumplir la NORMATIVA LOCAL.
• Elija una fuente de alimentación que sea capaz de suminis-
trar la corriente que necesita el acondicionador de aire.
• Utilice un disyuntor de fugas eléctricas entre la fuente de
alimentación y la unidad. Es preciso utilizar un dispositi-
vo de desconexión para desconectar de forma adecua-
da todas las líneas de suministro.
• Modelo de disyuntor recomendado sólo por personal
autorizado.
Fuente de alimentación
principal
Exterior
Unidad interior
Caja de distribución
ELCB
8 Aire acondicionado de Tipo Cassete
Conexión de cables entre la unidad interior y la unidad exterior
Outdoor
unit
Indoor
unit
1
2
3
1
2
3
Modelo Phase(Ø) ELCB
MR24UY3J 1 30A
MR36UY3J 1 40A
Modelo Phase(Ø) Area(mm
2
)
MR24UY3J
(AUUW24GD2)
1 2.5
MR36UY3J
(AUUW36GD2)
15
